计时仪设计学士学位论文

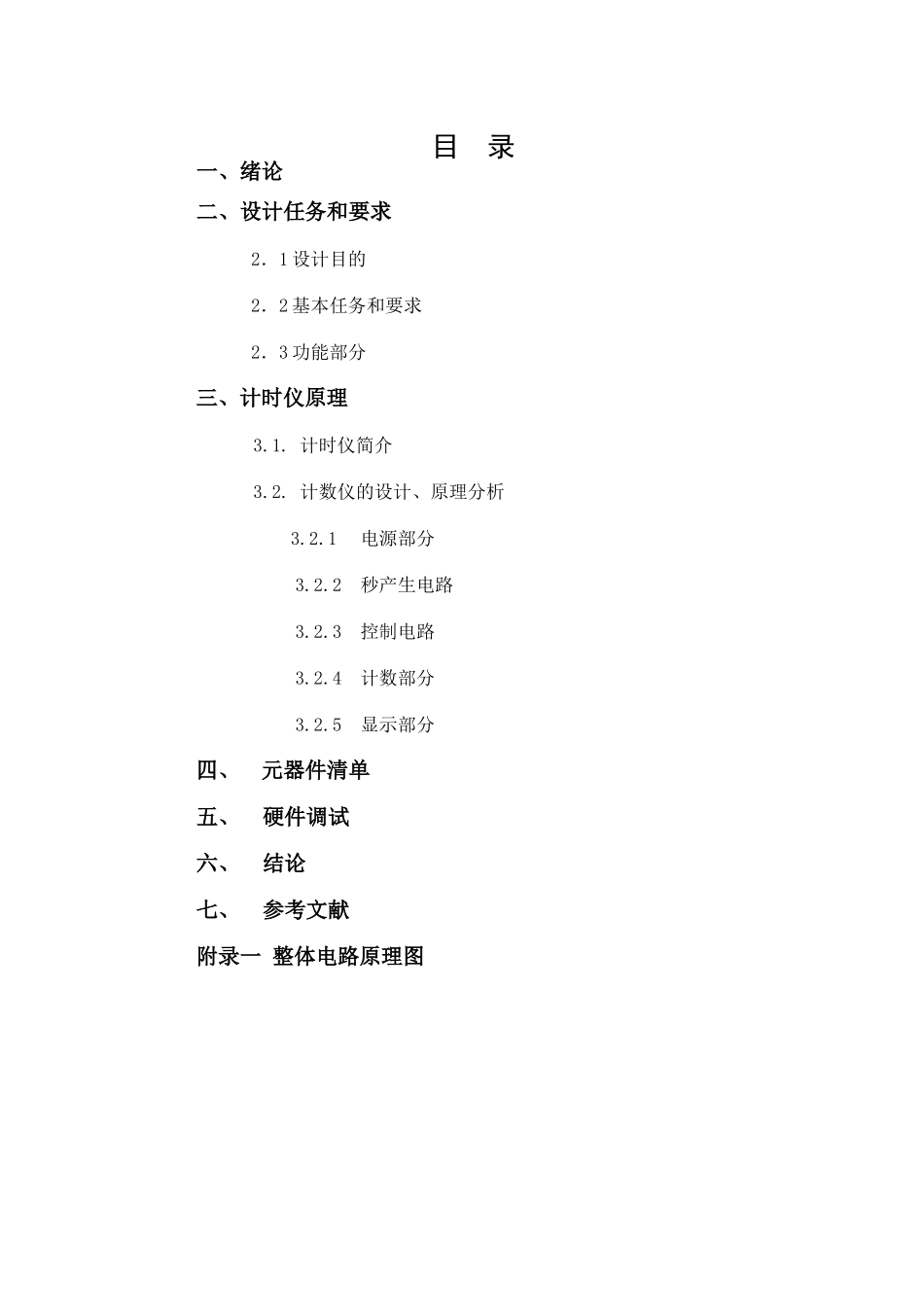

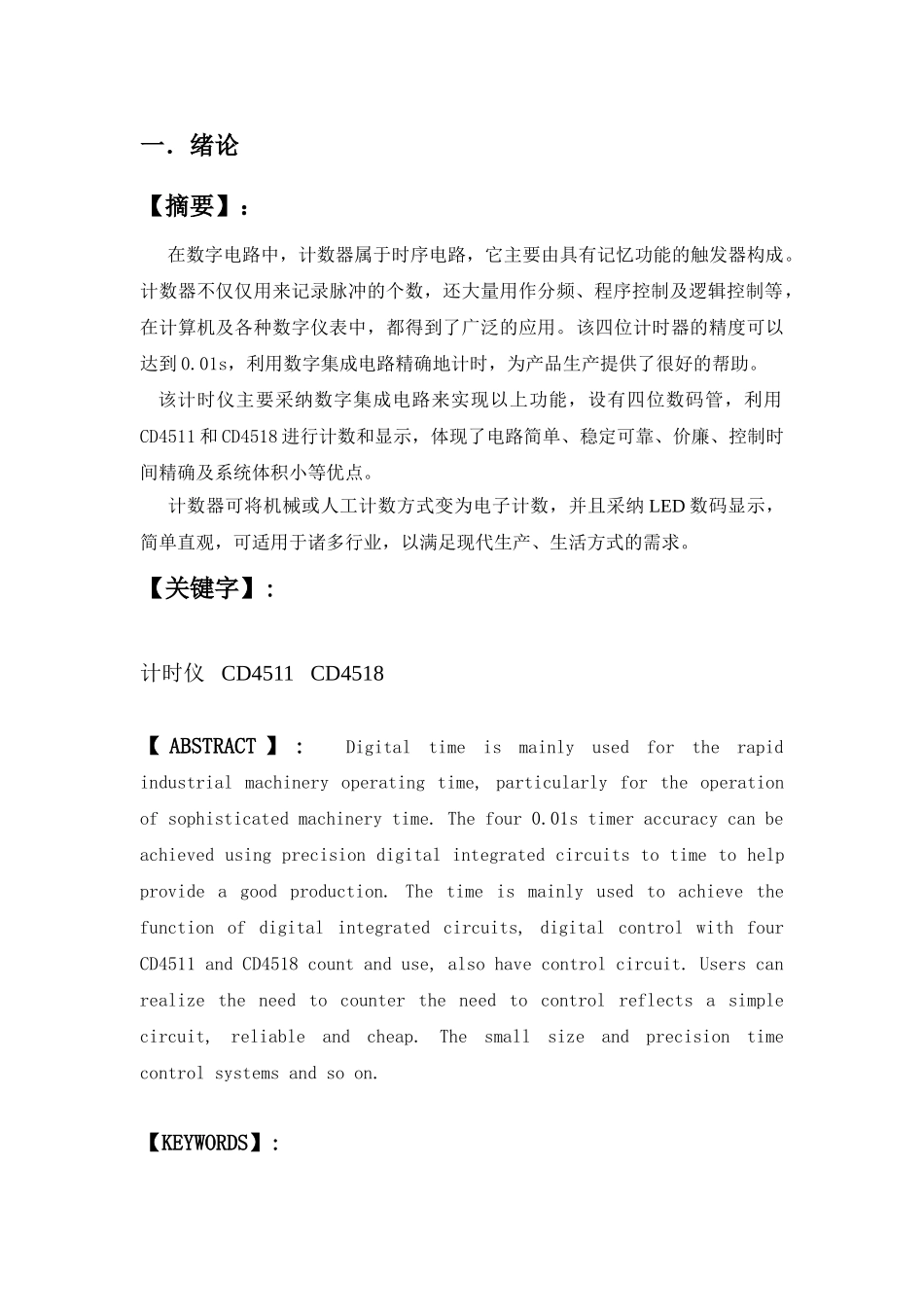

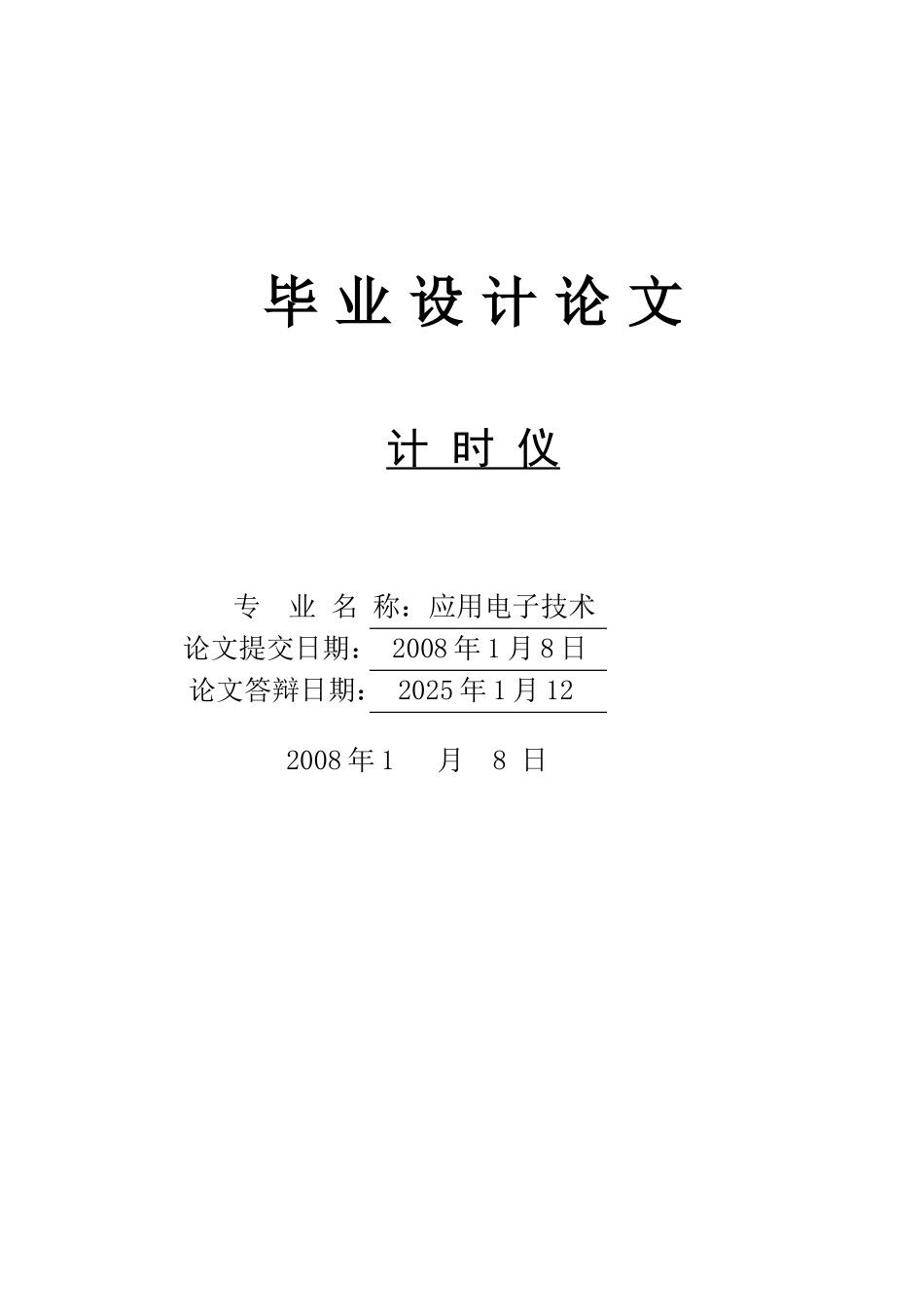

毕 业 设 计 论 文计 时 仪专 业 名 称：应用电子技术论文提交日期： 2008 年 1 月 8 日论文答辩日期： 2025 年 1 月 122008 年 1 月 8 日目 录一、绪论二、设计任务和要求2．1 设计目的2．2 基本任务和要求2．3 功能部分三、计时仪原理3.1. 计时仪简介3.2. 计数仪的设计、原理分析3.2.1 电源部分3.2.2秒产生电路3.2.3 控制电路3.2.4计数部分3.2.5显示部分四、 元器件清单五、硬件调试六、结论七、参考文献附录一 整体电路原理图一．绪论【摘要】：在数字电路中，计数器属于时序电路，它主要由具有记忆功能的触发器构成。计数器不仅仅用来记录脉冲的个数，还大量用作分频、程序控制及逻辑控制等，在计算机及各种数字仪表中，都得到了广泛的应用。该四位计时器的精度可以达到 0.01s，利用数字集成电路精确地计时，为产品生产提供了很好的帮助。 该计时仪主要采纳数字集成电路来实现以上功能，设有四位数码管，利用CD4511 和 CD4518 进行计数和显示，体现了电路简单、稳定可靠、价廉、控制时间精确及系统体积小等优点。计数器可将机械或人工计数方式变为电子计数，并且采纳 LED 数码显示，简单直观，可适用于诸多行业，以满足现代生产、生活方式的需求。【关键字】:计时仪 CD4511 CD4518 【 ABSTRACT 】 : Digital time is mainly used for the rapid industrial machinery operating time, particularly for the operation of sophisticated machinery time. The four 0.01s timer accuracy can be achieved using precision digital integrated circuits to time to help provide a good production. The time is mainly used to achieve the function of digital integrated circuits, digital control with four CD4511 and CD4518 count and use, also have control circuit. Users can realize the need to counter the need to control reflects a simple circuit, reliable and cheap. The small size and precision time control systems and so on. 【KEYWORDS】:Counter CD4511 CD4518 二. 设计任务和要求 2．1 设计目的1. 熟悉集成电路的引脚安排。2. 掌握各芯片的逻辑功能及使用方法。3. 了解面包板结构及其接线方法。4. 了解计数仪的组成及工作原理。5. 熟悉计数仪...
