计算机辅助设计课程设计-齿轮减速器

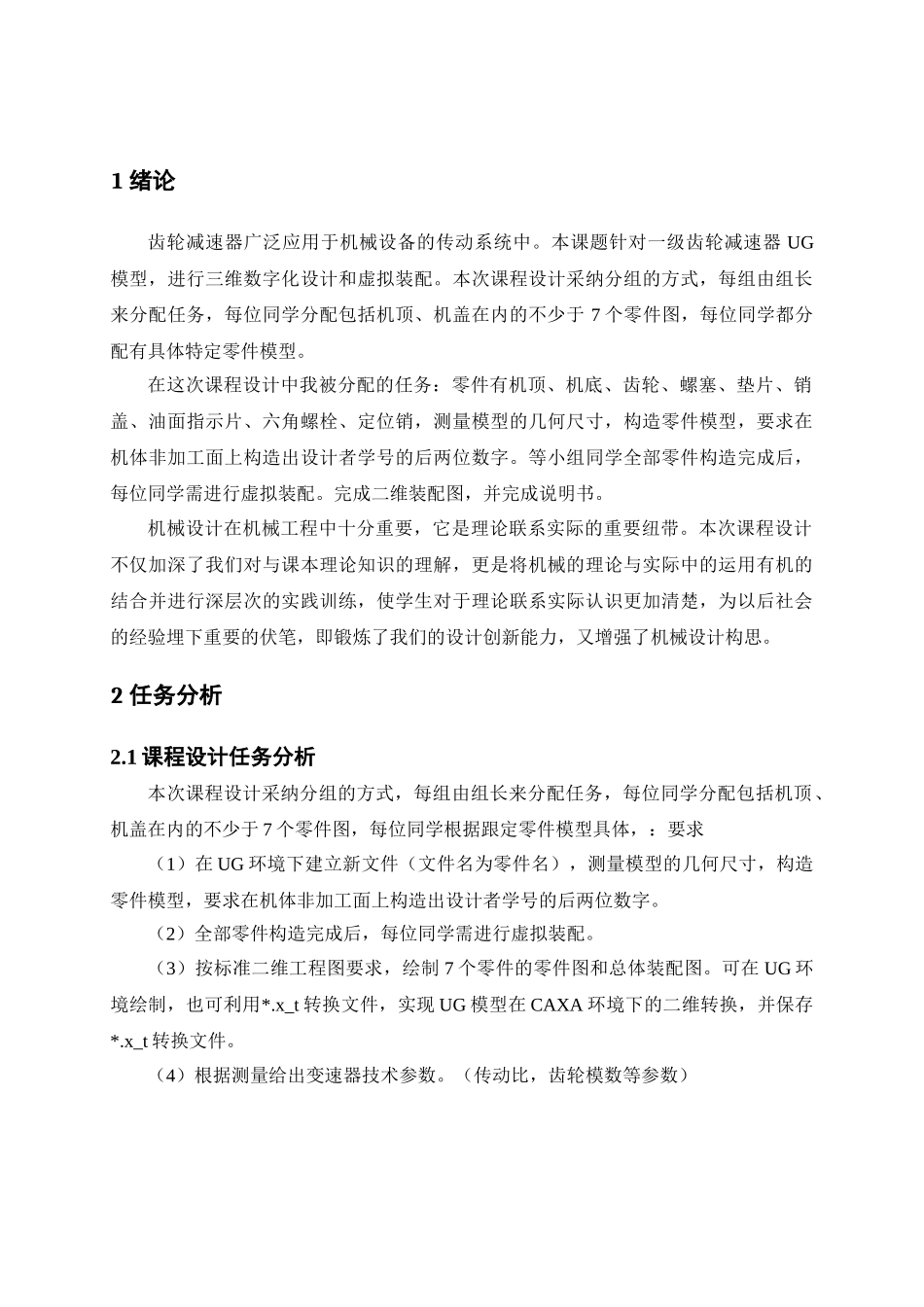

1 绪论齿轮减速器广泛应用于机械设备的传动系统中。本课题针对一级齿轮减速器 UG模型，进行三维数字化设计和虚拟装配。本次课程设计采纳分组的方式，每组由组长来分配任务，每位同学分配包括机顶、机盖在内的不少于 7 个零件图，每位同学都分配有具体特定零件模型。在这次课程设计中我被分配的任务：零件有机顶、机底、齿轮、螺塞、垫片、销盖、油面指示片、六角螺栓、定位销，测量模型的几何尺寸，构造零件模型，要求在机体非加工面上构造出设计者学号的后两位数字。等小组同学全部零件构造完成后，每位同学需进行虚拟装配。完成二维装配图，并完成说明书。 机械设计在机械工程中十分重要，它是理论联系实际的重要纽带。本次课程设计不仅加深了我们对与课本理论知识的理解，更是将机械的理论与实际中的运用有机的结合并进行深层次的实践训练，使学生对于理论联系实际认识更加清楚，为以后社会的经验埋下重要的伏笔，即锻炼了我们的设计创新能力，又增强了机械设计构思。2 任务分析2.1 课程设计任务分析本次课程设计采纳分组的方式，每组由组长来分配任务，每位同学分配包括机顶、机盖在内的不少于 7 个零件图，每位同学根据跟定零件模型具体，：要求（1）在 UG 环境下建立新文件（文件名为零件名），测量模型的几何尺寸，构造零件模型，要求在机体非加工面上构造出设计者学号的后两位数字。（2）全部零件构造完成后，每位同学需进行虚拟装配。（3）按标准二维工程图要求，绘制 7 个零件的零件图和总体装配图。可在 UG 环境绘制，也可利用*.x_t 转换文件，实现 UG 模型在 CAXA 环境下的二维转换，并保存*.x_t 转换文件。（4）根据测量给出变速器技术参数。（传动比，齿轮模数等参数）2.2 测量零件模型特点分析根据已有的零件，不用或只用简单的绘图工具，用较快的速度，徒手目测画出零件的视图，测量并注上尺寸及技术要求，得到零件草图。然后参考有关资料整理绘制出供生产使用的零件工作图。这个过程称为零件测绘。首先分析零件，为了把被测零件准确完整地表达出来，应先对被测零件进行仔细地分析，了解零件的类型，在机器中的作用，所使用的材料及大致的加工方法。Ug 软件中有专门的测量工具可以测量距离，也可以测量角度，测量距离的类型中也包含许多有距离、投影距离、屏幕距离、长度、半径等功能。（1）油面指示片图 2.2.1 油面指示片油面指示片模型特点比较简单，就是先画一个大圆然后再大圆上打几个小圆孔就行了。...
