调节阀流量特性测试

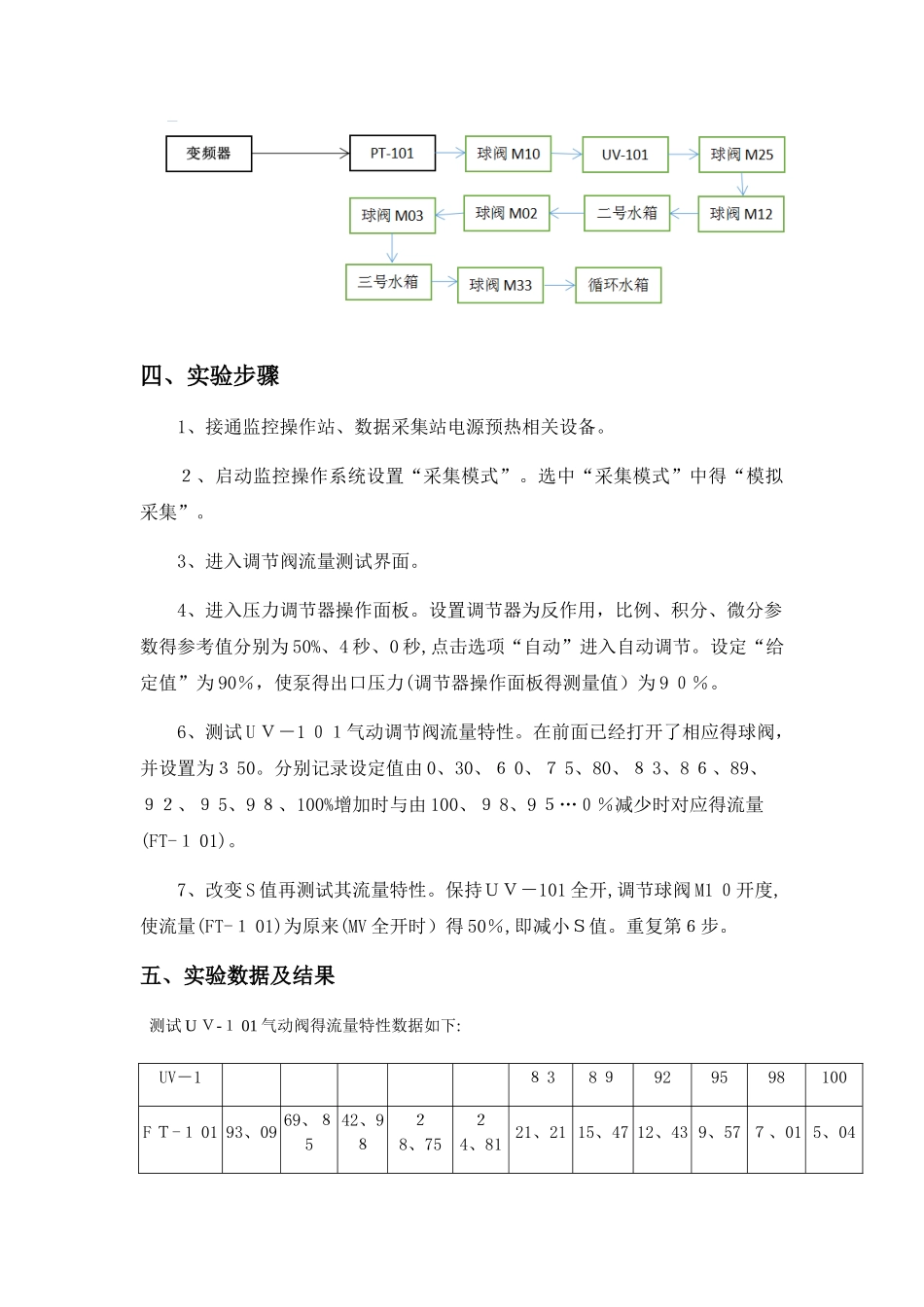

过程控制系统实验报告实验项目: 调节阀流量特性测试 学号: 140 ４ 2101 １ 4 姓名: 邱 雄 专业: 自动化 班级: 3 2 ０１ 7 年 1 １月 ２ 8 日一、实验目得1、掌握阀门及对象特性测试得方法。2、了解 S 值变化对阀门特性得影响。3、根据对象特点合理选择特性测试方法。二、实验内容1. 测定不同Ｓ值下得调节阀流量特性。2. 测定二阶液位对象得阶跃响应特性。三、实验系统得 P&I Ｄ图（管道仪表流程图)、方块图P&Ｉ D 图:图（1)方块图:四、实验步骤1、接通监控操作站、数据采集站电源预热相关设备。２、启动监控操作系统设置“采集模式”。选中“采集模式”中得“模拟采集”。3、进入调节阀流量测试界面。4、进入压力调节器操作面板。设置调节器为反作用，比例、积分、微分参数得参考值分别为 50%、4 秒、0 秒,点击选项“自动”进入自动调节。设定“给定值”为 90％，使泵得出口压力(调节器操作面板得测量值）为 9 ０％。6、测试 U Ｖ－1 ０１气动调节阀流量特性。在前面已经打开了相应得球阀，并设置为３ 50。分别记录设定值由 0、30、６ 0、７ 5、80、８ 3、8 ６、89、９２、９ 5、9 ８、100%增加时与由 100、９ 8、9 ５…０％减少时对应得流量(FT-１ 01)。7、改变 S 值再测试其流量特性。保持ＵＶ－101 全开,调节球阀 M1 ０开度,使流量(FT-１ 01)为原来(MV 全开时）得 50％,即减小Ｓ值。重复第６步。五、实验数据及结果 测试 U Ｖ-１ 01 气动阀得流量特性数据如下:UV－1８ 38 ９929598100F Ｔ-１ 01 93、09 69、８542、9８２8、75２4、81 21、21 15、47 12、43 9、57 ７、01 5、04表(１)U Ｖ-1８ 98380756 ０3 ０0FT-101５、0４5、1 ２ 5、３０5、365、４1０、5112、9７１ 7、8７31、６759、659３、06表(2) 图(1)调节球阀 M10 开度，使流量（FT－１ 01)为原来(MV 全开时)得５ 0％,调节阀开度此时为 43。所得数据如下:Ｕ V-18389９２95９８1 ０ 0F Ｔ-１０１49、7１45、12 3 ４、５ 6２5、712 ２、０ 12 ０、0２14、66 1 ２、５ 0９、８17、12 ５、04表(3) 图(２)六、结果分析与讨论:由数据结果及其图像可知,随着ＵＶ-１ 01 得增大,FT－１０ 1 得流量逐渐减少。并且,由调节球阀 M10 开度,使流量（FT－101)为原来得 5 ０%可知,尽管在 UV-1 ０ 1 为 0 时,FT-１ 01 得流量为原来得一半,但就是随着 UV-10 １得增加,Ｆ T-１ 01 与之前得数据相差无几。
