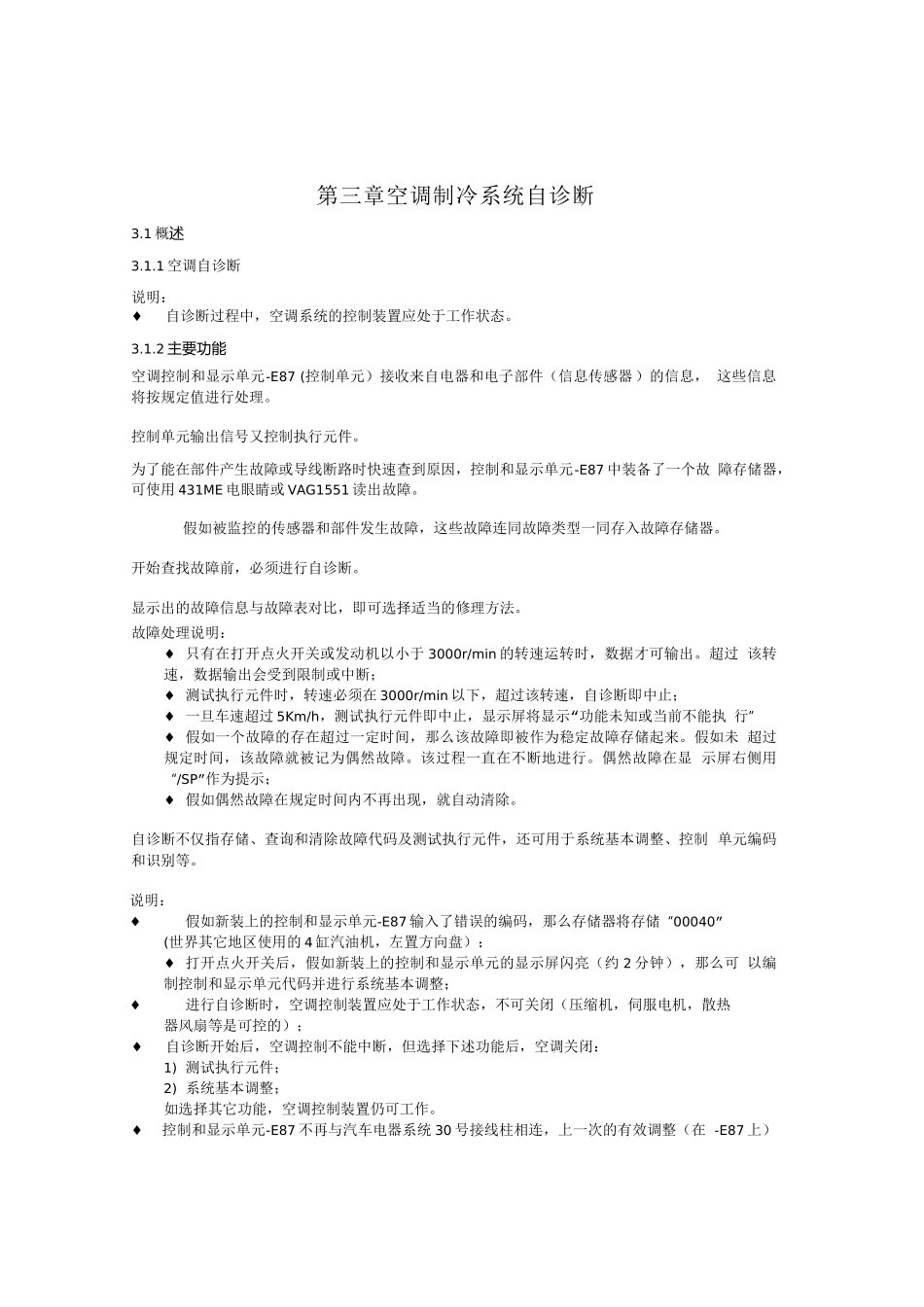

第三章空调制冷系统自诊断3.1 概述3.1.1 空调自诊断说明：♦自诊断过程中，空调系统的控制装置应处于工作状态。3.1.2 主要功能空调控制和显示单元-E87 (控制单元）接收来自电器和电子部件（信息传感器）的信息， 这些信息将按规定值进行处理。控制单元输出信号又控制执行元件。为了能在部件产生故障或导线断路时快速查到原因，控制和显示单元-E87 中装备了一个故 障存储器，可使用 431ME 电眼睛或 VAG1551 读出故障。假如被监控的传感器和部件发生故障，这些故障连同故障类型一同存入故障存储器。开始查找故障前，必须进行自诊断。显示出的故障信息与故障表对比，即可选择适当的修理方法。故障处理说明：♦ 只有在打开点火开关或发动机以小于 3000r/min 的转速运转时，数据才可输出。超过 该转速，数据输出会受到限制或中断；♦ 测试执行元件时，转速必须在 3000r/min 以下，超过该转速，自诊断即中止；♦ 一旦车速超过 5Km/h，“测试执行元件即中止，显示屏将显示 功能未知或当前不能执 行”♦ 假如一个故障的存在超过一定时间，那么该故障即被作为稳定故障存储起来。假如未 超过规定时间，该故障就被记为偶然故障。该过程一直在不断地进行。偶然故障在显 示屏右侧用“/SP”作为提示；♦ 假如偶然故障在规定时间内不再出现，就自动清除。自诊断不仅指存储、查询和清除故障代码及测试执行元件，还可用于系统基本调整、控制 单元编码和识别等。说明：♦假如新装上的控制和显示单元-E87 输入了错误的编码，那么存储器将存储“00040”(世界其它地区使用的 4 缸汽油机，左置方向盘）；♦ 打开点火开关后，假如新装上的控制和显示单元的显示屏闪亮（约 2 分钟），那么可 以编制控制和显示单元代码并进行系统基本调整；♦进行自诊断时，空调控制装置应处于工作状态，不可关闭（压缩机，伺服电机，散热器风扇等是可控的）；♦自诊断开始后，空调控制不能中断，但选择下述功能后，空调关闭：1) 测试执行元件；2) 系统基本调整；如选择其它功能，空调控制装置仍可工作。♦控制和显示单元-E87 不再与汽车电器系统 30 号接线柱相连，上一次的有效调整（在 -E87 上）关闭点火开关后存入-E87，在打开点火开关后又被启动。♦对于带太阳能电池的滑动车顶的车，关闭点火开关后，控制和显示单元-E87 仍通电一 段时间，供电是通过一个辅助控制单元来完成的。继续供电（插头 A，触点-10-)是 为了在关闭点火开关且系统处...
