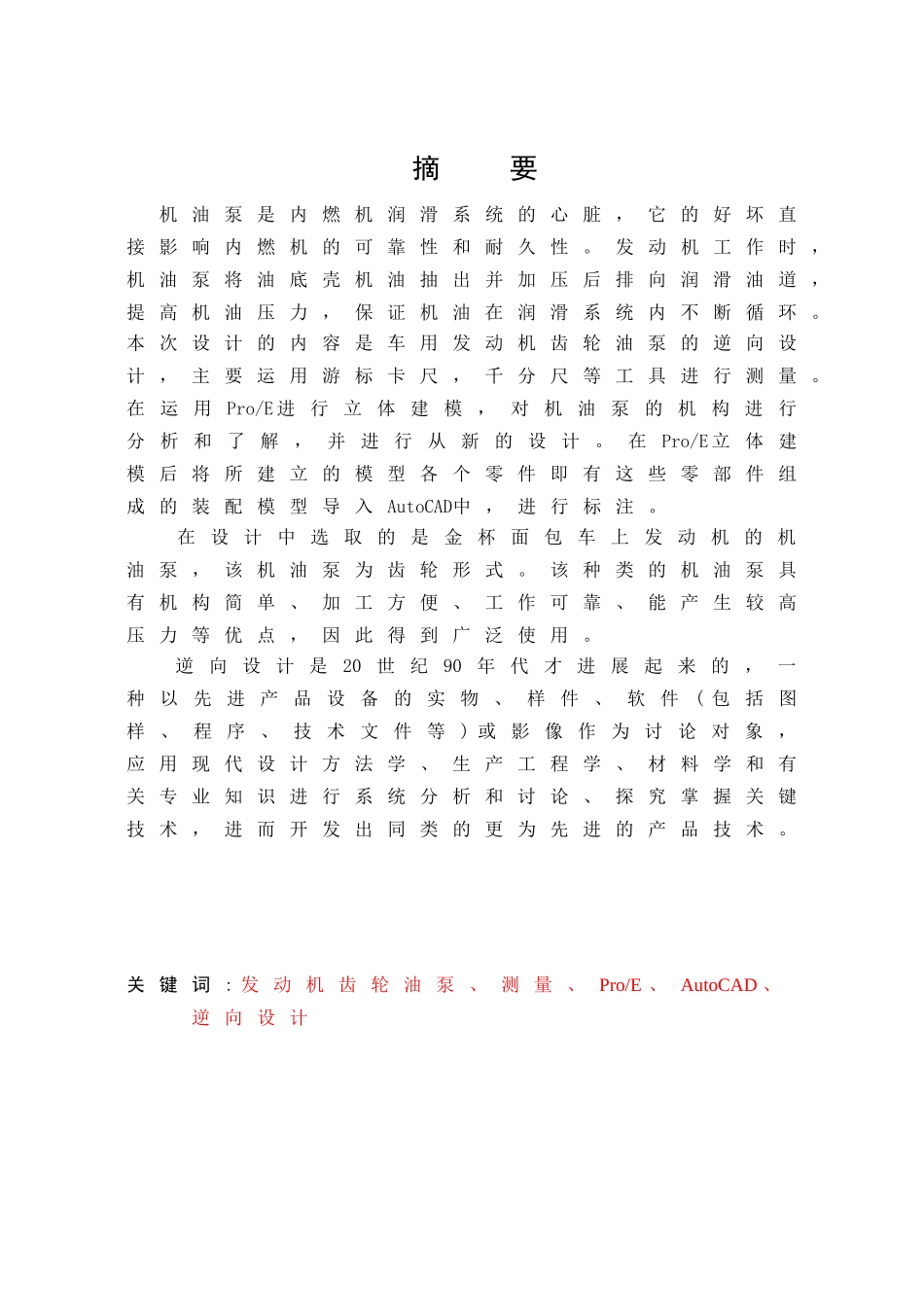

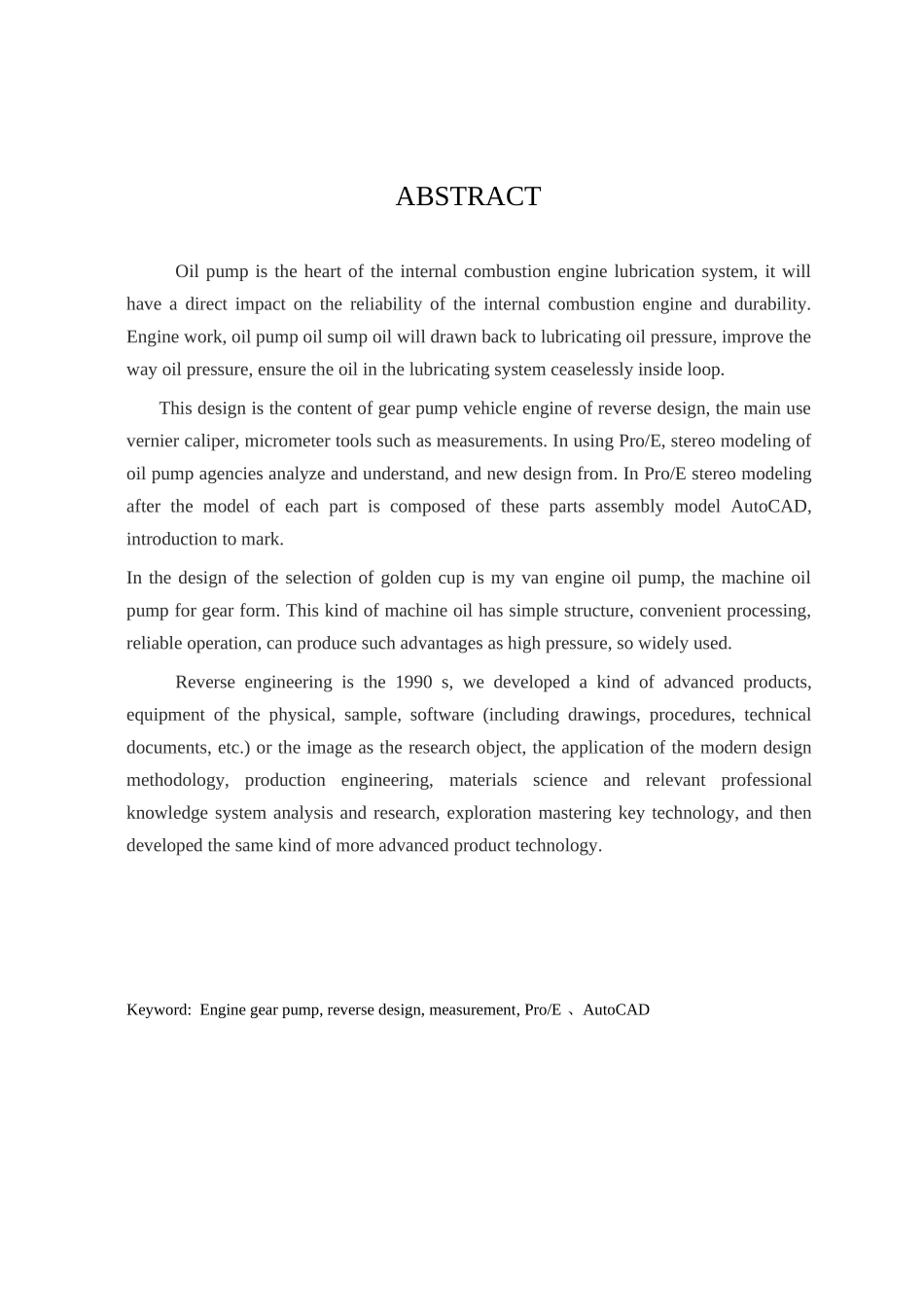

摘 要机 油 泵 是 内 燃 机 润 滑 系 统 的 心 脏 ， 它 的 好 坏 直接 影 响 内 燃 机 的 可 靠 性 和 耐 久 性 。 发 动 机 工 作 时 ，机 油 泵 将 油 底 壳 机 油 抽 出 并 加 压 后 排 向 润 滑 油 道 ，提 高 机 油 压 力 ， 保 证 机 油 在 润 滑 系 统 内 不 断 循 环 。本 次 设 计 的 内 容 是 车 用 发 动 机 齿 轮 油 泵 的 逆 向 设计 ， 主 要 运 用 游 标 卡 尺 ， 千 分 尺 等 工 具 进 行 测 量 。在 运 用 Pro/E 进 行 立 体 建 模 ， 对 机 油 泵 的 机 构 进 行分 析 和 了 解 ， 并 进 行 从 新 的 设 计 。 在Pro/E 立 体 建模 后 将 所 建 立 的 模 型 各 个 零 件 即 有 这 些 零 部 件 组成 的 装 配 模 型 导 入 AutoCAD中 ， 进 行 标 注 。 在 设 计 中 选 取 的 是 金 杯 面 包 车 上 发 动 机 的 机油 泵 ， 该 机 油 泵 为 齿 轮 形 式 。 该 种 类 的 机 油 泵 具有 机 构 简 单 、 加 工 方 便 、 工 作 可 靠 、 能 产 生 较 高压 力 等 优 点 ， 因 此 得 到 广 泛 使 用 。逆 向 设 计 是20 世 纪90 年 代 才 进 展 起 来 的 ， 一种 以 先 进 产 品 设 备 的 实 物 、 样 件 、 软 件( 包 括 图样 、 程 序 、 技 术 文 件 等) 或 影 像 作 为 讨 论 对 象 ，应 用 现 代 设 计 方 法 学 、 生 产 工 程 学 、 材 料 学 和 有关 专 业 知 识 进 行 系 统 分 析 和 讨 论 、 探 究 掌 握 关 键技 术 ， 进 而 开 发 出 同 类 的 更 为 先 进 的 产 品 技 术 。关 键 词 : 发 动 机 齿 轮 油 泵 、 测 量 、 Pro/E 、 AutoCAD 、逆 向 设 计ABSTRACTOil pump is the heart of the internal combustion engine lubrication system, it will have a direct impact on the reliability of the internal combustion engine and durability. Engine work, oil pump oil sump oil will drawn back to lubricating oil pressure, improve ...
