轴流式通风机工作原理

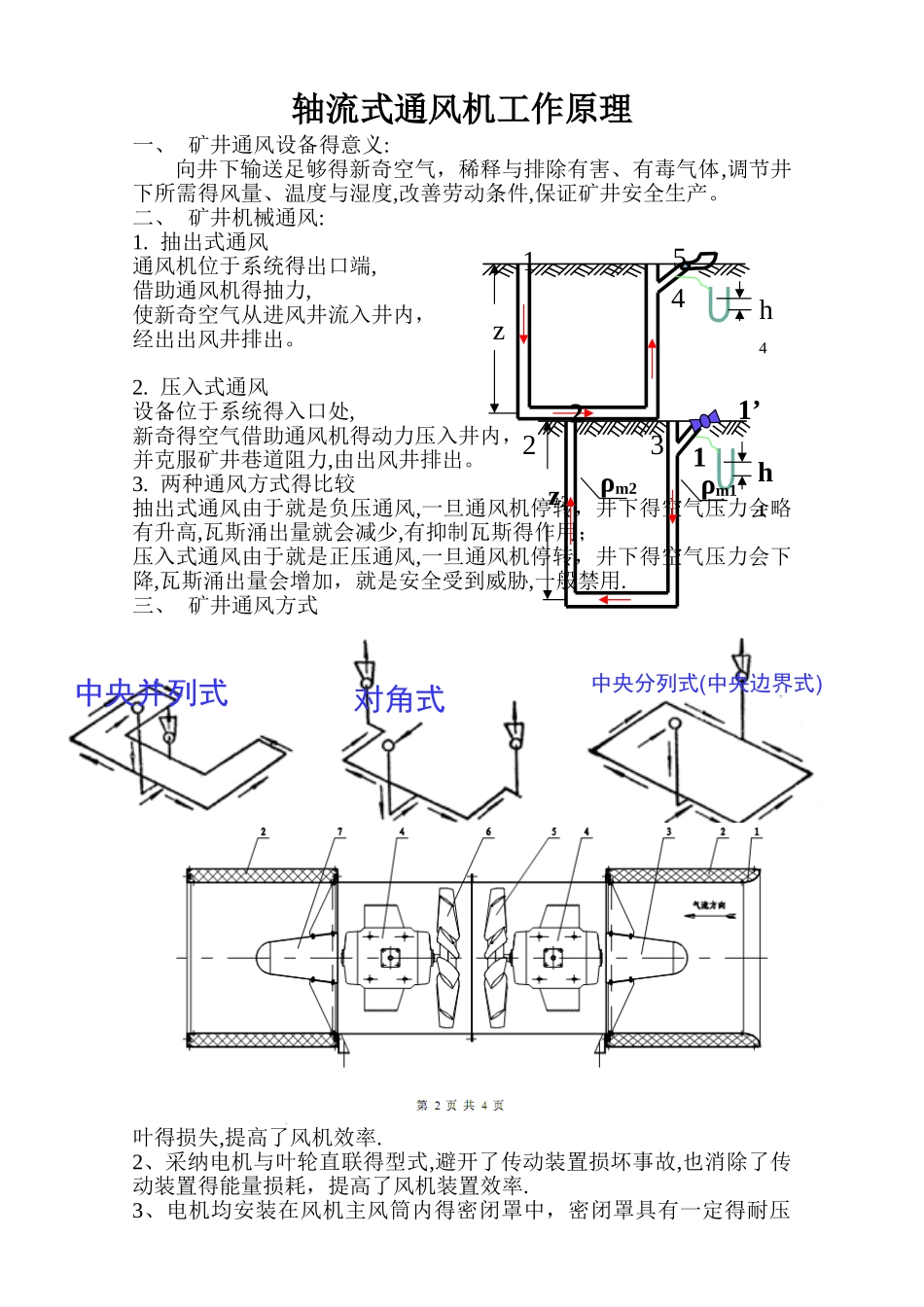

轴流式通风机工作原理一、 矿井通风设备得意义:向井下输送足够得新奇空气，稀释与排除有害、有毒气体,调节井下所需得风量、温度与湿度,改善劳动条件,保证矿井安全生产。二、 矿井机械通风:1. 抽出式通风通风机位于系统得出口端,借助通风机得抽力,使新奇空气从进风井流入井内，经出出风井排出。2. 压入式通风设备位于系统得入口处,新奇得空气借助通风机得动力压入井内，并克服矿井巷道阻力,由出风井排出。3. 两种通风方式得比较抽出式通风由于就是负压通风,一旦通风机停转，井下得空气压力会略有升高,瓦斯涌出量就会减少,有抑制瓦斯得作用；压入式通风由于就是正压通风,一旦通风机停转，井下得空气压力会下降,瓦斯涌出量会增加，就是安全受到威胁,一般禁用.三、 矿井通风方式四、 矿井通风机得工作原理目前煤矿上使用最广泛得就是轴流式对旋风机，因为其相较离心式通风机有便于全矿性反风，便于调节风量等优点，得到广泛应用，随着科技进步，轴流式对旋式风机由于效率高、风量大、风压高、噪音低、节能效果显著，就是目前使用最广泛得通风机。1. 集流器:流线型得集流器可以使进入风机得气流均匀，提高风机得运行效率与降低风机得噪声。2. 进、出口消声器：为两层圆筒结构。3. 整流罩：流线型得整流罩可以使风机内流场得到优化，提高风机得运行效率与降低风机得噪声。4. 电动机:5. 一级叶轮：6. 二级叶轮：7. 扩压器：可以回收一定得动压,提高风机得静压比。五、对旋风机优点：1、为了适合煤矿通风网路得阻力要求，并确保通风机效率，该机采纳了对旋式结构,两机叶轮互为反向旋转，可以省去中导叶并减少中导叶得损失,提高了风机效率. 2、采纳电机与叶轮直联得型式,避开了传动装置损坏事故,也消除了传动装置得能量损耗，提高了风机装置效率. 3、电机均安装在风机主风筒内得密闭罩中，密闭罩具有一定得耐压z12356h44中央并列式1z22h1ρm1ρm21’对角式中央分列式(中央边界式)性，可以使电机与风机流道中含瓦斯得气体隔绝,同时还起一定得散热作用, 密闭罩设有两排流线型风管道，通过主风筒与地面大气相通，使新奇空气流入密闭罩中,同时又可使罩内空气在风机运行中保持正压状态。 4、风机最高装置静压效率可达 86％以上,高效区宽广，可确保矿井在三个开采阶段主扇效率均为 7 ５％以上.扭转了我国大型矿山主扇运行效率低得状况，可节约大量电能。 ５、风机可反转反风,其反风量可达正风量得 60%,不必另设反风道，具有节约基建投资与...
