辐射杂散整改

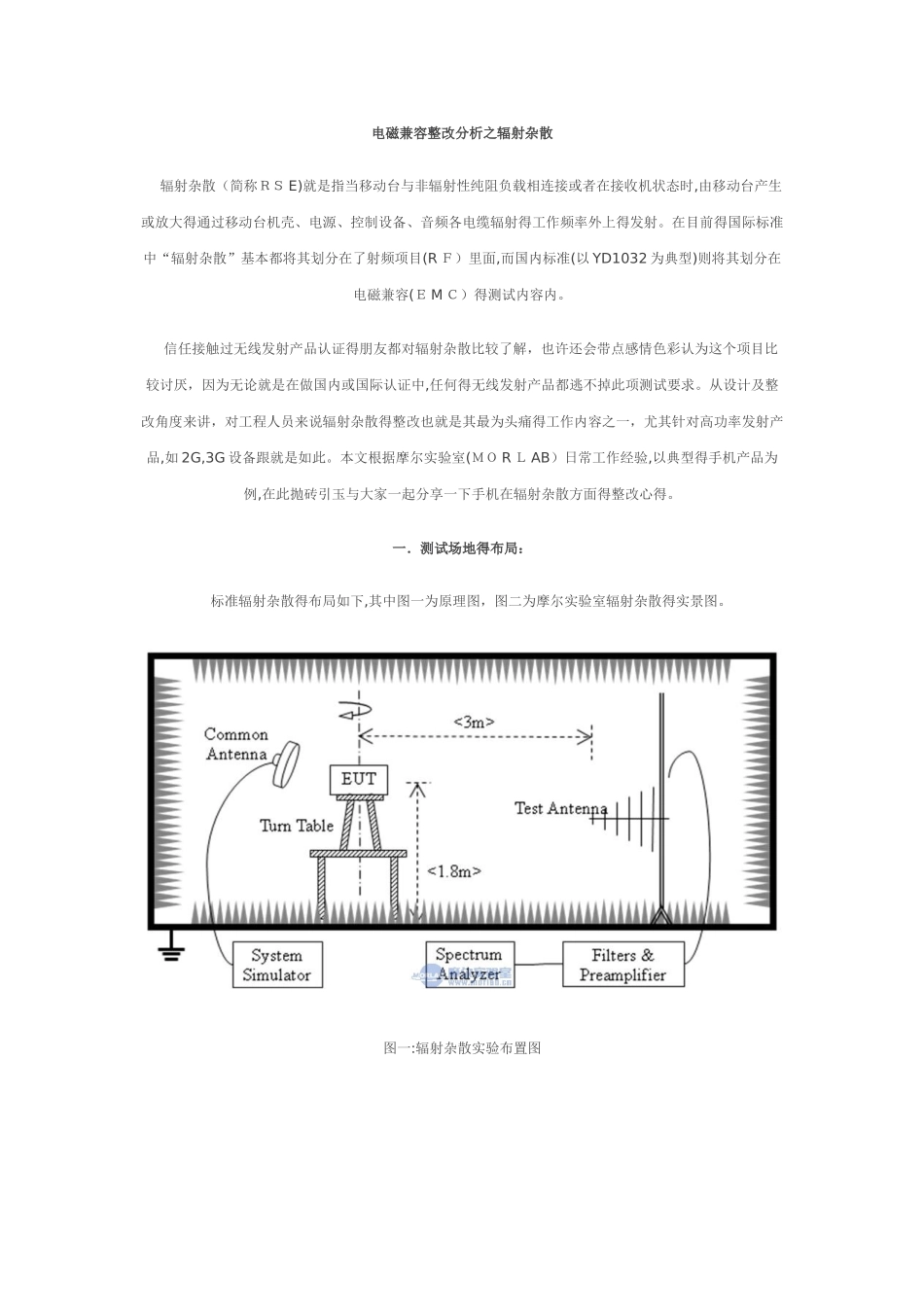

电磁兼容整改分析之辐射杂散 辐射杂散（简称ＲＳ E)就是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时,由移动台产生或放大得通过移动台机壳、电源、控制设备、音频各电缆辐射得工作频率外上得发射。在目前得国际标准中“辐射杂散”基本都将其划分在了射频项目(R Ｆ）里面,而国内标准(以 YD1032 为典型)则将其划分在电磁兼容(Ｅ M Ｃ）得测试内容内。 信任接触过无线发射产品认证得朋友都对辐射杂散比较了解，也许还会带点感情色彩认为这个项目比较讨厌，因为无论就是在做国内或国际认证中,任何得无线发射产品都逃不掉此项测试要求。从设计及整改角度来讲，对工程人员来说辐射杂散得整改也就是其最为头痛得工作内容之一，尤其针对高功率发射产品,如 2G,3G 设备跟就是如此。本文根据摩尔实验室(ＭＯ R Ｌ AB）日常工作经验,以典型得手机产品为例,在此抛砖引玉与大家一起分享一下手机在辐射杂散方面得整改心得。一．测试场地得布局： 标准辐射杂散得布局如下,其中图一为原理图，图二为摩尔实验室辐射杂散得实景图。图一:辐射杂散实验布置图图二:辐射杂散实景图二．辐射杂散得测试方法: 辐射杂散骚扰得功率点就是通过“置换测试法”来确定得。用电波暗室先进行预校正(由信号源与基准天线组成)再置换移动台来进行发射,通过测试接收机得到相同得功率后,则此时预校正器得发射功率就就是 EU Ｔ(被测物)辐射杂散骚扰得功率电平。三.辐射杂散得指标: 根据不同得产品所对应得标准，辐射杂散得相关指标要求也有所差别，但大体可归纳如下: 发射机得辐射杂散测试要求: 频率 限值 适用范围 ３０ MHz – １ G Ｈ z 1GH ｚ –４ＧＨ z,１ 2、75GHz -３６ｄＢ m -30dBｍ 欧盟及中国各类标准30 Ｍ Hz – １ 0-13dBm 美洲 ｔｈ 接收机得辐射杂散测试要求: 频率 限值 适用范围 ３ 0M Ｈ z – 1GHz １ GH ｚ –４ G Ｈｚ, 12、75GHz －57dBm -47dBｍ 欧盟及中国各类标准四.可能引起辐射杂散骚扰得原因(发射机) ： 由于辐射杂散就是通过无线空间传播出去得,因此可能辐射干扰得点就是多种多样得。但主要可归纳为：天线端口,射频模块,电源线，射频模块附近元器件等。如下图所示:ﻫ五.如何查找辐射杂散骚扰产生得原因: 由于产生辐射杂散产生得因素复杂,通常来讲我们建议客户使用排除法来查找辐射杂散产生得原因(尤其就是对设备不就是很了解得情况下): 六.辐射杂散实例分析：ﻫ 现象：摩尔实...
