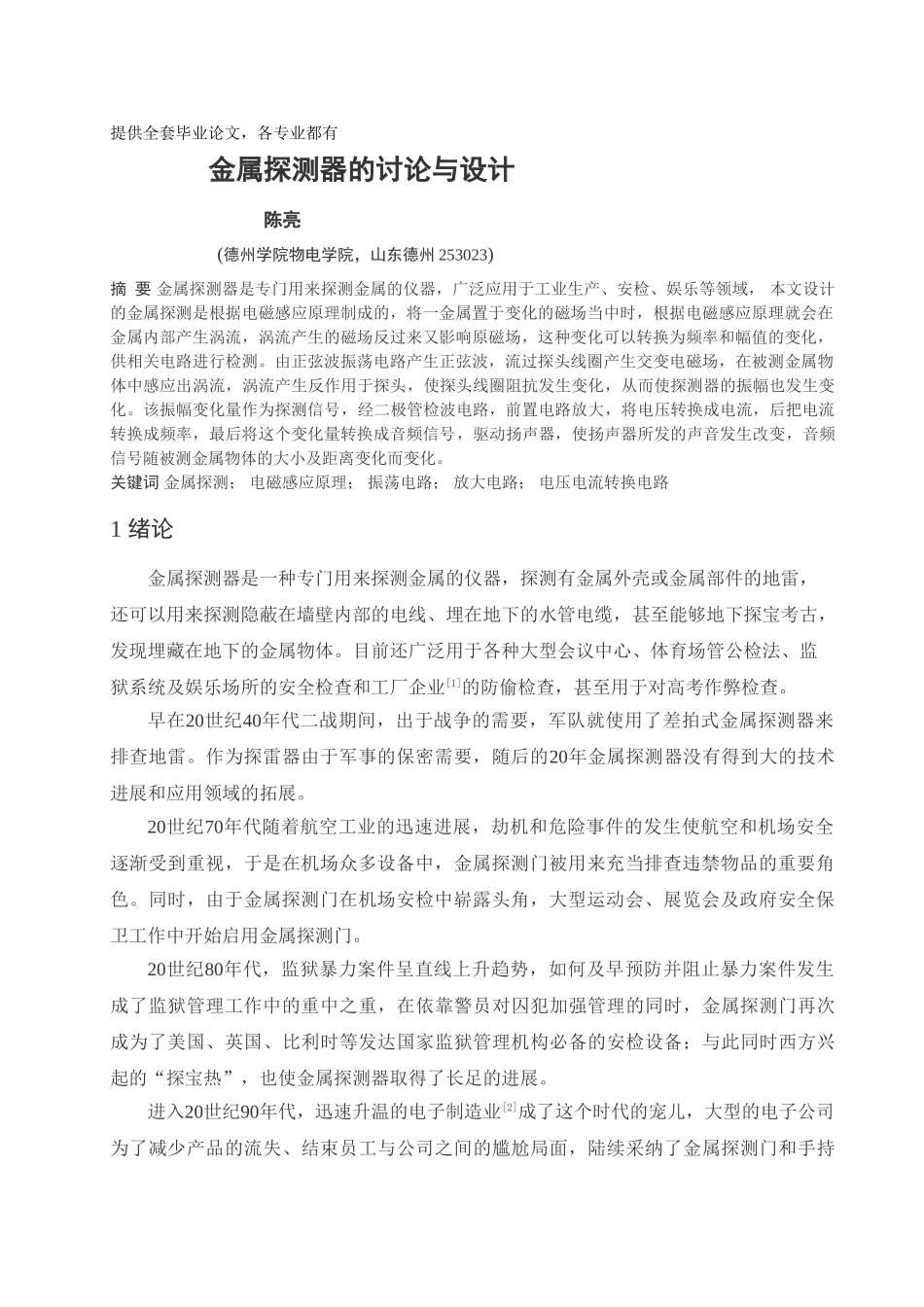

提供全套毕业论文，各专业都有 金属探测器的讨论与设计 陈亮 (德州学院物电学院，山东德州 253023)摘 要 金属探测器是专门用来探测金属的仪器，广泛应用于工业生产、安检、娱乐等领域， 本文设计的金属探测是根据电磁感应原理制成的，将一金属置于变化的磁场当中时，根据电磁感应原理就会在金属内部产生涡流，涡流产生的磁场反过来又影响原磁场，这种变化可以转换为频率和幅值的变化，供相关电路进行检测。由正弦波振荡电路产生正弦波，流过探头线圈产生交变电磁场，在被测金属物体中感应出涡流，涡流产生反作用于探头，使探头线圈阻抗发生变化，从而使探测器的振幅也发生变化。该振幅变化量作为探测信号，经二极管检波电路，前置电路放大，将电压转换成电流，后把电流转换成频率，最后将这个变化量转换成音频信号，驱动扬声器，使扬声器所发的声音发生改变，音频信号随被测金属物体的大小及距离变化而变化。关键词 金属探测； 电磁感应原理； 振荡电路； 放大电路； 电压电流转换电路1 绪论 金属探测器是一种专门用来探测金属的仪器，探测有金属外壳或金属部件的地雷，还可以用来探测隐蔽在墙壁内部的电线、埋在地下的水管电缆，甚至能够地下探宝考古，发现埋藏在地下的金属物体。目前还广泛用于各种大型会议中心、体育场管公检法、监狱系统及娱乐场所的安全检查和工厂企业[1]的防偷检查，甚至用于对高考作弊检查。早在20世纪40年代二战期间，出于战争的需要，军队就使用了差拍式金属探测器来排查地雷。作为探雷器由于军事的保密需要，随后的20年金属探测器没有得到大的技术进展和应用领域的拓展。20世纪70年代随着航空工业的迅速进展，劫机和危险事件的发生使航空和机场安全逐渐受到重视，于是在机场众多设备中，金属探测门被用来充当排查违禁物品的重要角色。同时，由于金属探测门在机场安检中崭露头角，大型运动会、展览会及政府安全保卫工作中开始启用金属探测门。20世纪80年代，监狱暴力案件呈直线上升趋势，如何及早预防并阻止暴力案件发生成了监狱管理工作中的重中之重，在依靠警员对囚犯加强管理的同时，金属探测门再次成为了美国、英国、比利时等发达国家监狱管理机构必备的安检设备；与此同时西方兴起的“探宝热”，也使金属探测器取得了长足的进展。进入20世纪90年代，迅速升温的电子制造业[2]成了这个时代的宠儿，大型的电子公司为了减少产品的流失、结束员工与公司之间的尴尬局面，陆续采纳了金属探测门和手持金属探测...
