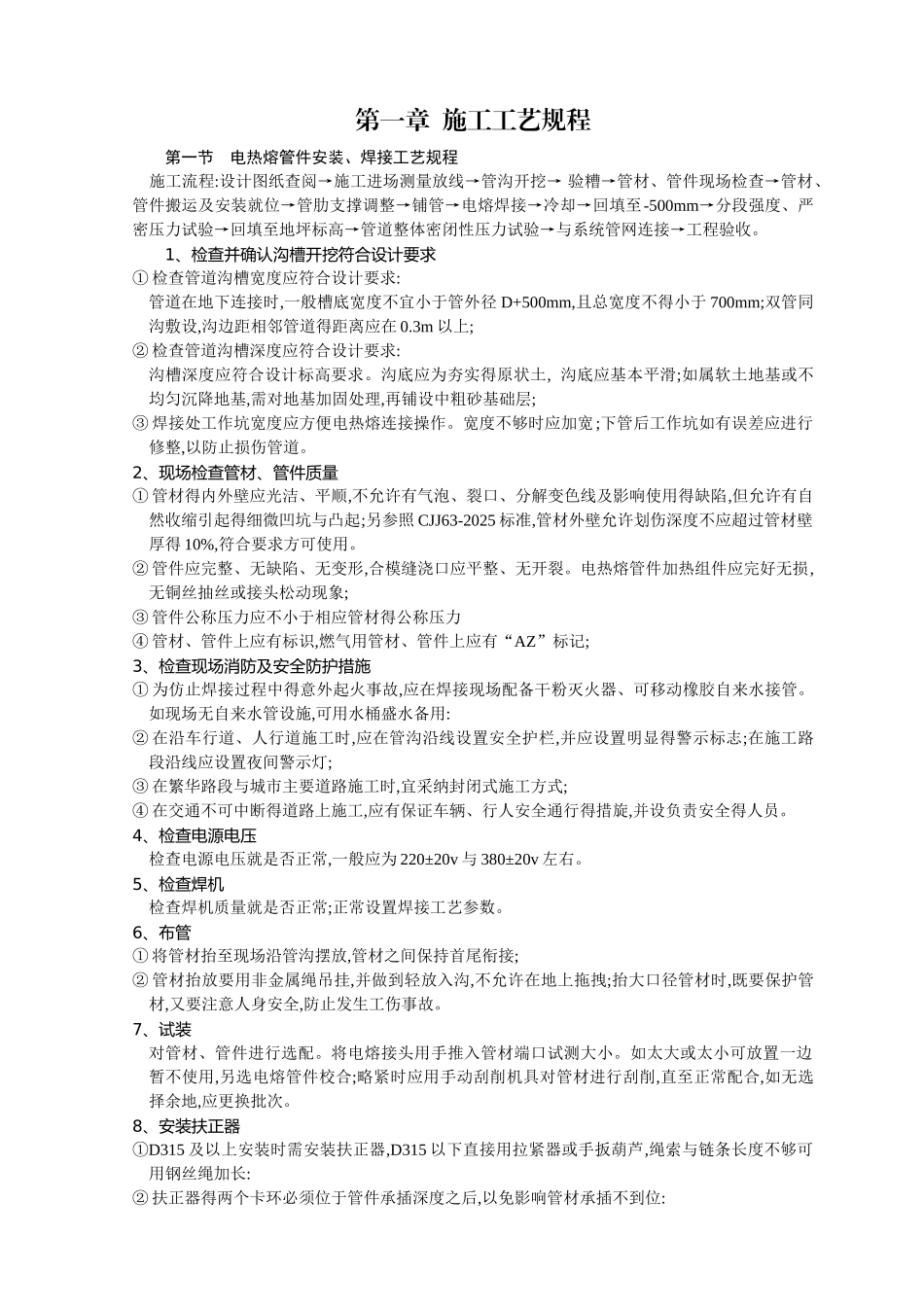

第一章 施工工艺规程第一节 电热熔管件安装、焊接工艺规程 施工流程:设计图纸查阅→施工进场测量放线→管沟开挖→ 验糟→管材、管件现场检查→管材、管件搬运及安装就位→管肋支撑调整→铺管→电熔焊接→冷却→回填至-500mm→分段强度、严密压力试验→回填至地坪标高→管道整体密闭性压力试验→与系统管网连接→工程验收。 1、检查并确认沟槽开挖符合设计要求① 检查管道沟槽宽度应符合设计要求:管道在地下连接时,一般槽底宽度不宜小于管外径 D+500mm,且总宽度不得小于 700mm;双管同沟敷设,沟边距相邻管道得距离应在 0.3m 以上;② 检查管道沟槽深度应符合设计要求:沟槽深度应符合设计标高要求。沟底应为夯实得原状土, 沟底应基本平滑;如属软土地基或不均匀沉降地基,需对地基加固处理,再铺设中粗砂基础层;③ 焊接处工作坑宽度应方便电热熔连接操作。宽度不够时应加宽;下管后工作坑如有误差应进行修整,以防止损伤管道。2、现场检查管材、管件质量① 管材得内外壁应光洁、平顺,不允许有气泡、裂口、分解变色线及影响使用得缺陷,但允许有自然收缩引起得细微凹坑与凸起;另参照 CJJ63-2025 标准,管材外壁允许划伤深度不应超过管材壁厚得 10%,符合要求方可使用。② 管件应完整、无缺陷、无变形,合模缝浇口应平整、无开裂。电热熔管件加热组件应完好无损,无铜丝抽丝或接头松动现象;③ 管件公称压力应不小于相应管材得公称压力④ 管材、管件上应有标识,燃气用管材、管件上应有“AZ”标记;3、检查现场消防及安全防护措施① 为仿止焊接过程中得意外起火事故,应在焊接现场配备干粉灭火器、可移动橡胶自来水接管。如现场无自来水管设施,可用水桶盛水备用:② 在沿车行道、人行道施工时,应在管沟沿线设置安全护栏,并应设置明显得警示标志;在施工路段沿线应设置夜间警示灯;③ 在繁华路段与城市主要道路施工时,宜采纳封闭式施工方式;④ 在交通不可中断得道路上施工,应有保证车辆、行人安全通行得措旋,并设负责安全得人员。4、检查电源电压检查电源电压就是否正常,一般应为 220±20v 与 380±20v 左右。5、检查焊机检查焊机质量就是否正常;正常设置焊接工艺参数。6、布管① 将管材抬至现场沿管沟摆放,管材之间保持首尾衔接;② 管材抬放要用非金属绳吊挂,并做到轻放入沟,不允许在地上拖拽;抬大口径管材时,既要保护管材,又要注意人身安全,防止发生工伤事故。7、试装对管材、管件进行选配。将电熔接头用手推入管材端口试测大小。如太大或...
