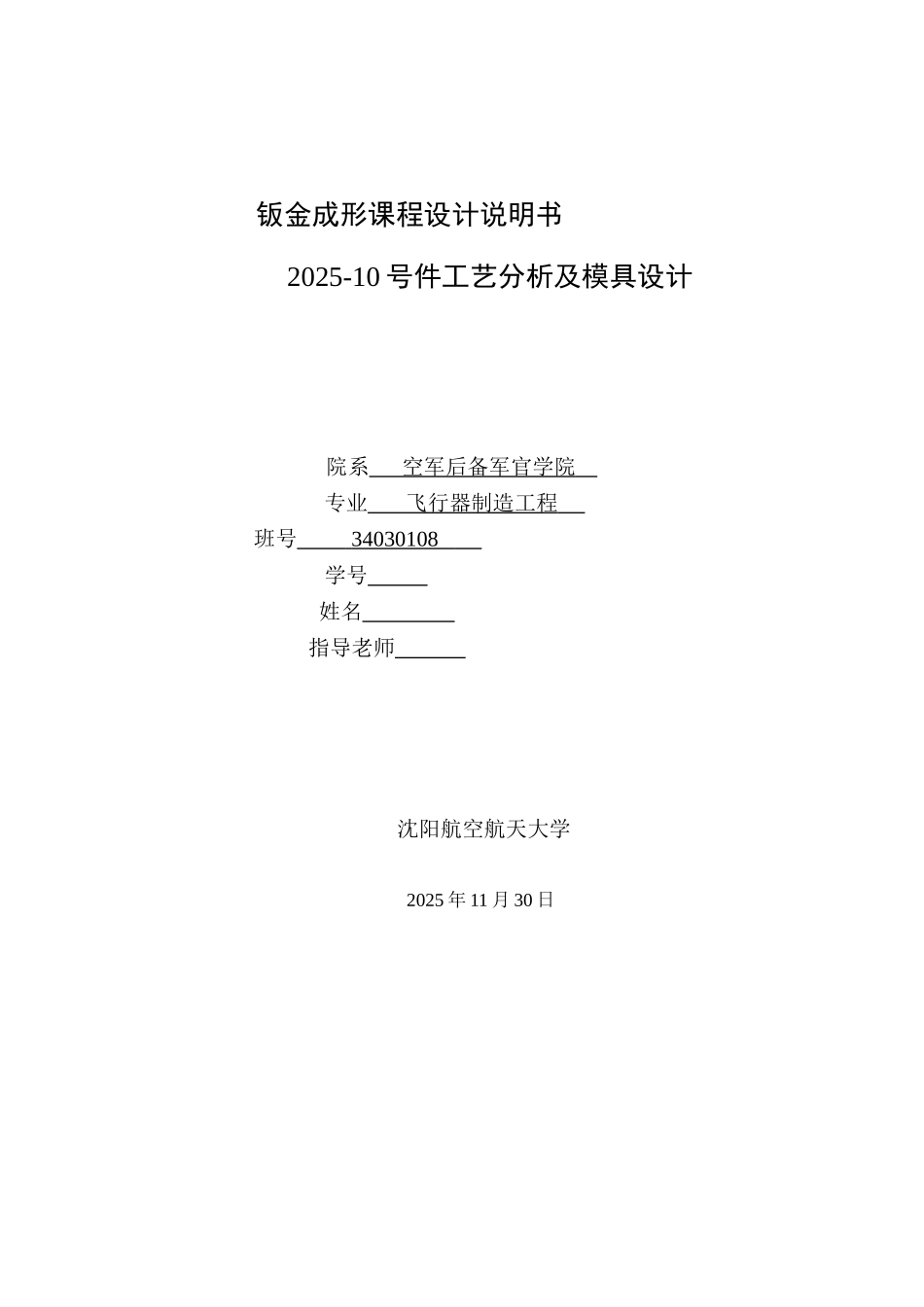

钣金成形课程设计说明书2025-10 号件工艺分析及模具设计 院系 空军后备军官学院 专业 飞行器制造工程 班号 34030108 学号 姓名 指导老师 沈阳航空航天大学2025 年 11 月 30 日摘 要本设计主要介绍了垫片冲孔、落料复合模设计的全过程。通过对垫片进行了详细的工艺分析、确定冲压工艺方案及模具结构形式，主要阐述了冲裁零件的模具设计，模具各零件的加工工艺性及模具的总装配。材料为硬铝，其材料的力学性能比较好，经计算，此制件适合用冲孔、落料冲裁工艺生产。设计这套模具首先分析材料是不是适合冲裁，选用冲裁工艺是否经济，是不是需要后续工序，如校平、整形等，然后计算冲压力选定压力机，最后确定模具的结构和工作零件的结构，并计算其工作零件的尺寸，其他的一些零件则在设计的时候尽量选用标准件，节约模具的制造成本，这些前提条件做好后,然后进行模具总体设计。在设计过程中除了设计说明书外，还完成模具的装配图，非标准零件的零件图，采纳 CAD 软件绘制冲压模具工作零件的零件图。 关键词：垫片；冲压模具；设计；冲孔；落料；冲裁；冲压力；压力机；模具结构；标准件；工艺规程；总装过程；目 录1 冲压件工艺分析.................................................................................................11.1 材料分析..................................................................................................11.2 零件结构..................................................................................................11.3 尺寸精度..................................................................................................12 冲裁方案的确定.................................................................................................22.1 冲裁工艺方案的确定..............................................................................22.2 冲裁工艺方法的选择..............................................................................23 模具总体结构的确定.........................................................................................43.1 模具类型的选择......................................................................................43.2 送料方式的选择.................................
