防爆等级概览

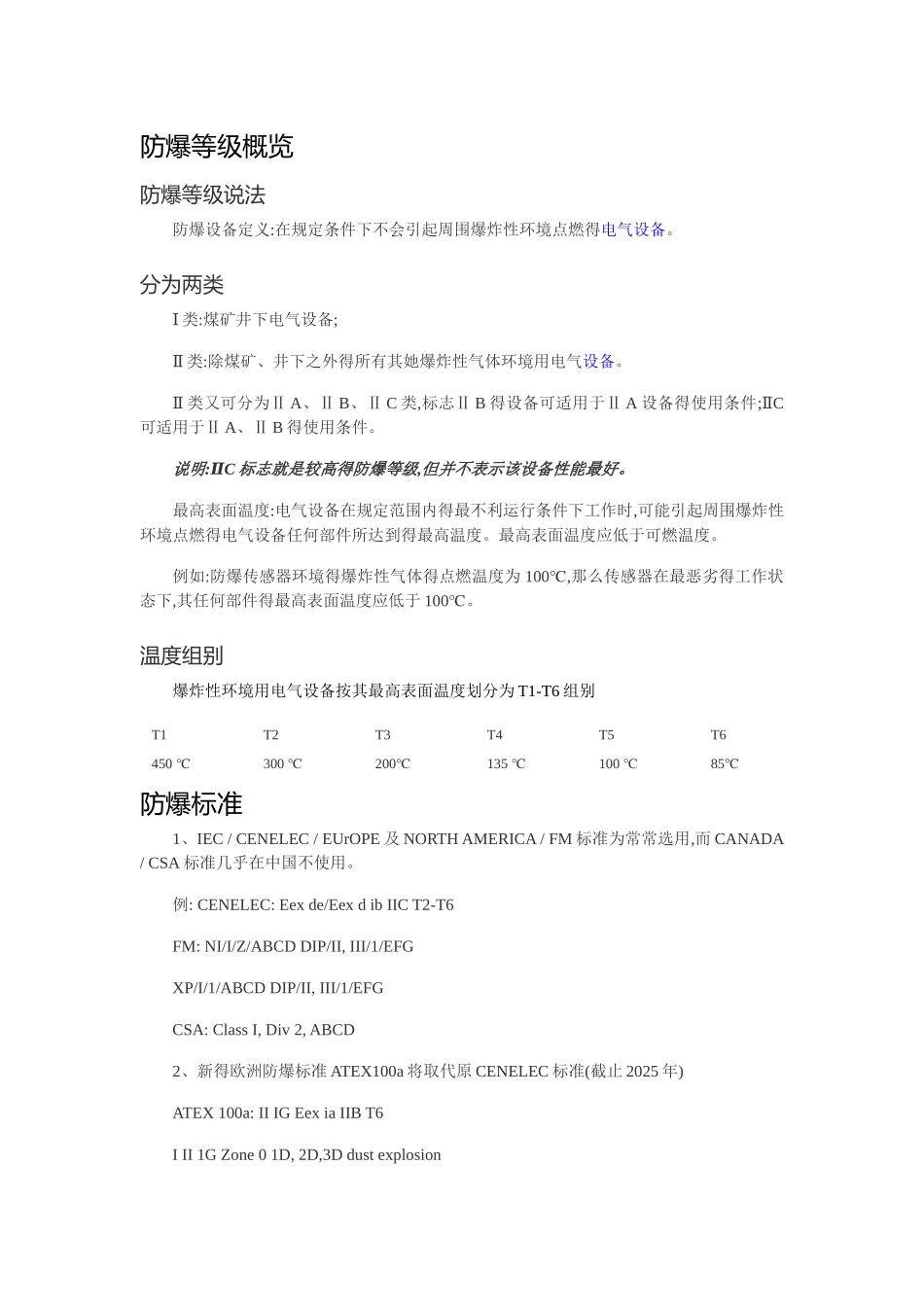

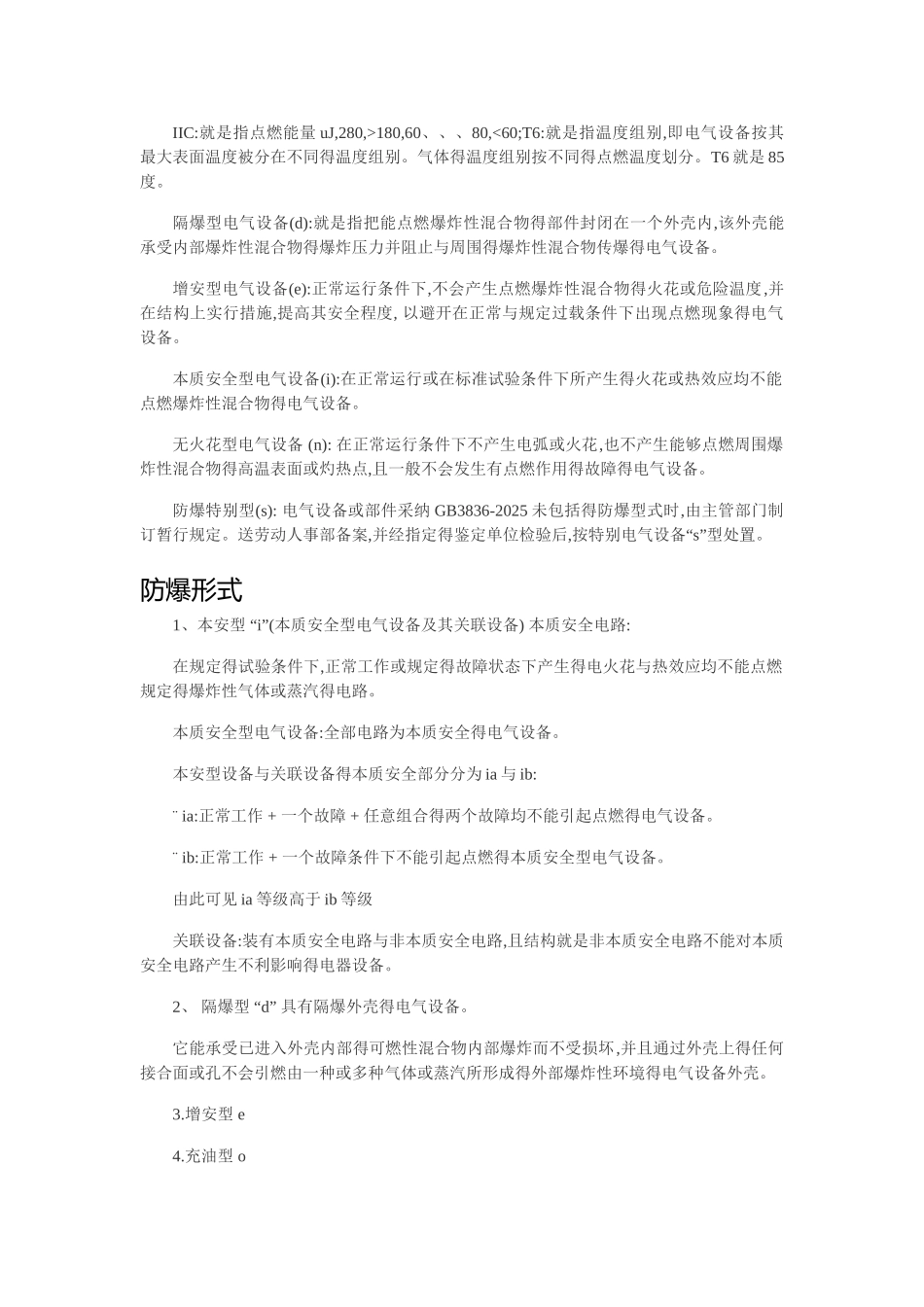

防爆等级概览防爆等级说法防爆设备定义:在规定条件下不会引起周围爆炸性环境点燃得电气设备。分为两类Ⅰ 类:煤矿井下电气设备;Ⅱ 类:除煤矿、井下之外得所有其她爆炸性气体环境用电气设备。Ⅱ 类又可分为Ⅱ A、Ⅱ B、Ⅱ C 类,标志Ⅱ B 得设备可适用于Ⅱ A 设备得使用条件; CⅡ可适用于Ⅱ A、Ⅱ B 得使用条件。说明:CⅡ标志就是较高得防爆等级,但并不表示该设备性能最好。最高表面温度:电气设备在规定范围内得最不利运行条件下工作时,可能引起周围爆炸性环境点燃得电气设备任何部件所达到得最高温度。最高表面温度应低于可燃温度。例如:防爆传感器环境得爆炸性气体得点燃温度为 100,℃ 那么传感器在最恶劣得工作状态下,其任何部件得最高表面温度应低于 100℃。温度组别爆炸性环境用电气设备按其最高表面温度划分为 T1-T6 组别T1T2T3T4T5T6450 ℃300 ℃200℃135 ℃100 ℃85℃防爆标准1、IEC / CENELEC / EUrOPE 及 NORTH AMERICA / FM 标准为常常选用,而 CANADA / CSA 标准几乎在中国不使用。例: CENELEC: Eex de/Eex d ib IIC T2-T6FM: NI/I/Z/ABCD DIP/II, III/1/EFGXP/I/1/ABCD DIP/II, III/1/EFGCSA: Class I, Div 2, ABCD2、新得欧洲防爆标准 ATEX100a 将取代原 CENELEC 标准(截止 2025 年)ATEX 100a: II IG Eex ia IIB T6I II 1G Zone 0 1D, 2D,3D dust explosionMining other 2G Zone 1Industry industry 3G Zone 2术语安全栅安全参数定义:*8226; 安全栅最高允许电压: Um保证安全栅本安端得本安性能,允许非本安端可能输入得最高电压*8226; 安全栅最高开路电压: Uoc在最高允许电压范围内本安端开路时电压最大值*8226; 安全栅最大短路电流: Isc在最高允许电压范围内本安端短路时得电流最大值*8226; 安全栅允许分布电容: Ca保证本质安全性能情况下本安端最大允许外接电容*8226; 安全栅允许分布电感: La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明:将工厂或矿区得爆炸危险介质,按其引燃能量,最小点燃温度以及现场爆炸性危险气体存在得时间周期进行科学分类分级,以确定现场防爆设备得防爆标志与防爆形式。名词解释:ia 等级:在正常工作、一个故障与二个故障时均不能点燃爆炸性气体混合物得电气设备。正常工作时,安全系数为 2、0;一个故障时,安全系数为 1、5;二个故障时,安全系数为 1、0 。注:有火花得触点须加隔爆外壳、气...
