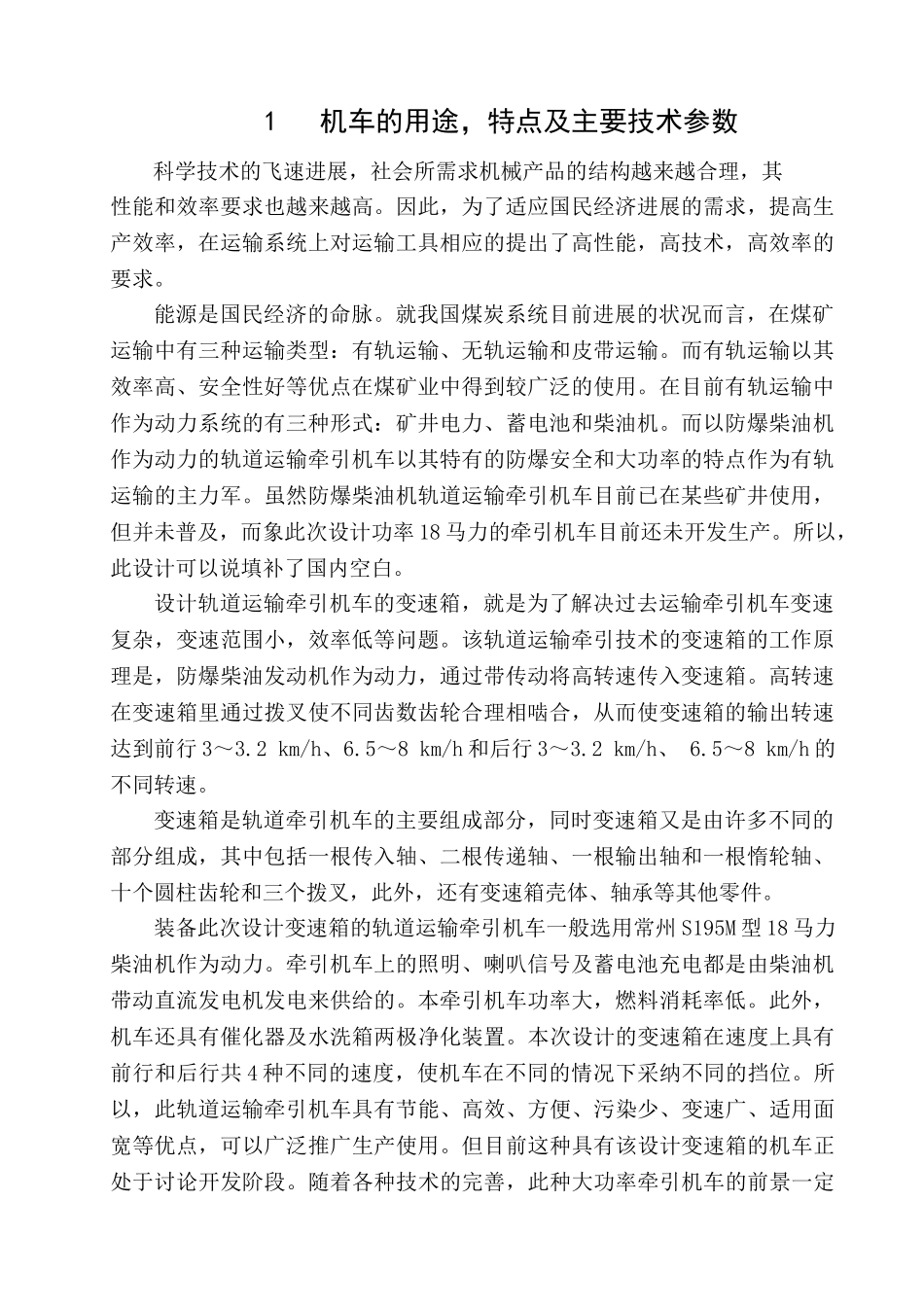

1机车的用途，特点及主要技术参数科学技术的飞速进展，社会所需求机械产品的结构越来越合理，其性能和效率要求也越来越高。因此，为了适应国民经济进展的需求，提高生产效率，在运输系统上对运输工具相应的提出了高性能，高技术，高效率的要求。能源是国民经济的命脉。就我国煤炭系统目前进展的状况而言，在煤矿运输中有三种运输类型：有轨运输、无轨运输和皮带运输。而有轨运输以其效率高、安全性好等优点在煤矿业中得到较广泛的使用。在目前有轨运输中作为动力系统的有三种形式：矿井电力、蓄电池和柴油机。而以防爆柴油机作为动力的轨道运输牵引机车以其特有的防爆安全和大功率的特点作为有轨运输的主力军。虽然防爆柴油机轨道运输牵引机车目前已在某些矿井使用，但并未普及，而象此次设计功率 18 马力的牵引机车目前还未开发生产。所以，此设计可以说填补了国内空白。设计轨道运输牵引机车的变速箱，就是为了解决过去运输牵引机车变速复杂，变速范围小，效率低等问题。该轨道运输牵引技术的变速箱的工作原理是，防爆柴油发动机作为动力，通过带传动将高转速传入变速箱。高转速在变速箱里通过拨叉使不同齿数齿轮合理相啮合，从而使变速箱的输出转速达到前行 3～3.2 km/h、6.5～8 km/h 和后行 3～3.2 km/h、 6.5～8 km/h 的不同转速。变速箱是轨道牵引机车的主要组成部分，同时变速箱又是由许多不同的部分组成，其中包括一根传入轴、二根传递轴、一根输出轴和一根惰轮轴、十个圆柱齿轮和三个拨叉，此外，还有变速箱壳体、轴承等其他零件。装备此次设计变速箱的轨道运输牵引机车一般选用常州 S195M 型 18 马力柴油机作为动力。牵引机车上的照明、喇叭信号及蓄电池充电都是由柴油机带动直流发电机发电来供给的。本牵引机车功率大，燃料消耗率低。此外，机车还具有催化器及水洗箱两极净化装置。本次设计的变速箱在速度上具有前行和后行共 4 种不同的速度，使机车在不同的情况下采纳不同的挡位。所以，此轨道运输牵引机车具有节能、高效、方便、污染少、变速广、适用面宽等优点，可以广泛推广生产使用。但目前这种具有该设计变速箱的机车正处于讨论开发阶段。随着各种技术的完善，此种大功率牵引机车的前景一定辉煌！1.1 机车的用途就我国目前而言,此种机车有其非常重要的作用,应说是填补了一项空白,我国目前还没有此类型号的牵引机车。它使用于广阔厂矿企业的货物、能源、资料、产品等的运输。1.2 机车的特点此机车的设计适应了...
