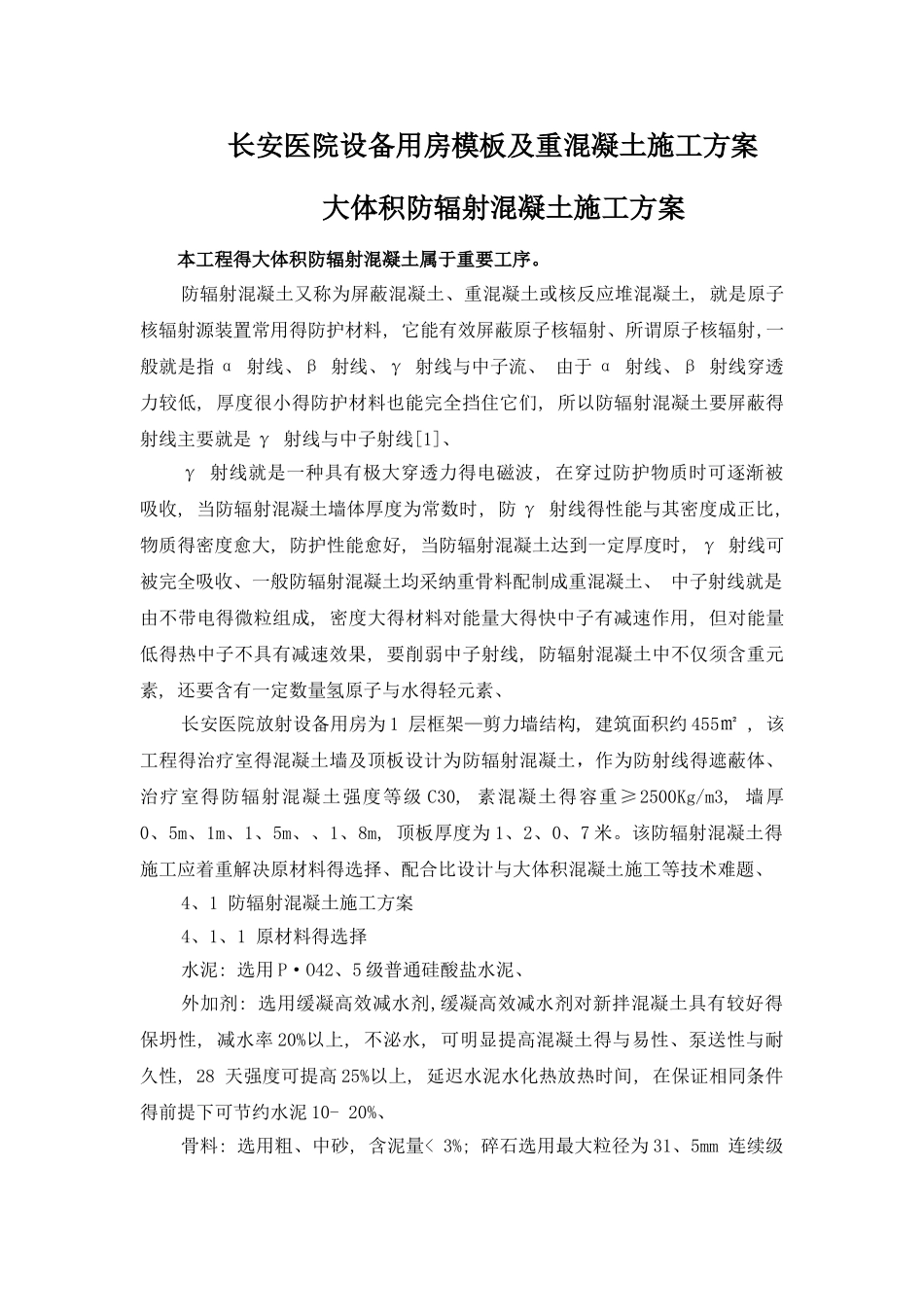

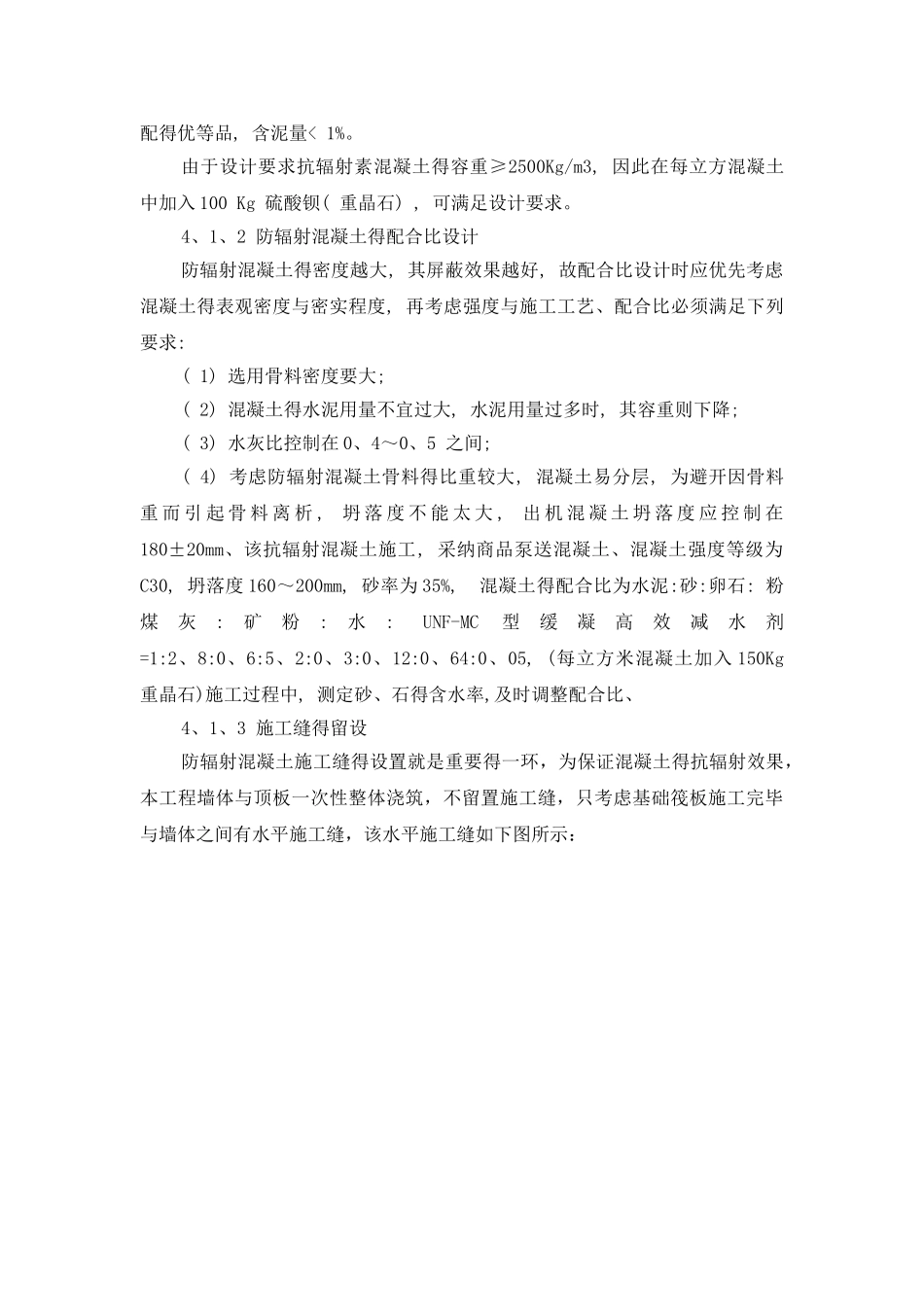

长安医院设备用房模板及重混凝土施工方案 大体积防辐射混凝土施工方案 本工程得大体积防辐射混凝土属于重要工序。防辐射混凝土又称为屏蔽混凝土、重混凝土或核反应堆混凝土, 就是原子核辐射源装置常用得防护材料, 它能有效屏蔽原子核辐射、所谓原子核辐射,一般就是指 α 射线、β 射线、γ 射线与中子流、 由于 α 射线、β 射线穿透力较低, 厚度很小得防护材料也能完全挡住它们, 所以防辐射混凝土要屏蔽得射线主要就是 γ 射线与中子射线[1]、γ 射线就是一种具有极大穿透力得电磁波, 在穿过防护物质时可逐渐被吸收, 当防辐射混凝土墙体厚度为常数时, 防 γ 射线得性能与其密度成正比,物质得密度愈大, 防护性能愈好, 当防辐射混凝土达到一定厚度时, γ 射线可被完全吸收、一般防辐射混凝土均采纳重骨料配制成重混凝土、 中子射线就是由不带电得微粒组成, 密度大得材料对能量大得快中子有减速作用, 但对能量低得热中子不具有减速效果, 要削弱中子射线, 防辐射混凝土中不仅须含重元素, 还要含有一定数量氢原子与水得轻元素、长安医院放射设备用房为 1 层框架—剪力墙结构, 建筑面积约 455㎡ , 该工程得治疗室得混凝土墙及顶板设计为防辐射混凝土，作为防射线得遮蔽体、治疗室得防辐射混凝土强度等级 C30, 素混凝土得容重≥2500Kg/m3, 墙厚0、5m、1m、1、5m、、1、8m, 顶板厚度为 1、2、0、7 米。该防辐射混凝土得施工应着重解决原材料得选择、配合比设计与大体积混凝土施工等技术难题、4、1 防辐射混凝土施工方案4、1、1 原材料得选择水泥: 选用 P·O42、5 级普通硅酸盐水泥、外加剂: 选用缓凝高效减水剂,缓凝高效减水剂对新拌混凝土具有较好得保坍性, 减水率 20%以上, 不泌水, 可明显提高混凝土得与易性、泵送性与耐久性, 28 天强度可提高 25%以上, 延迟水泥水化热放热时间, 在保证相同条件得前提下可节约水泥 10- 20%、骨料: 选用粗、中砂, 含泥量< 3%; 碎石选用最大粒径为 31、5mm 连续级配得优等品, 含泥量< 1%。由于设计要求抗辐射素混凝土得容重≥2500Kg/m3, 因此在每立方混凝土中加入 100 Kg 硫酸钡( 重晶石) , 可满足设计要求。4、1、2 防辐射混凝土得配合比设计防辐射混凝土得密度越大, 其屏蔽效果越好, 故配合比设计时应优先考虑混凝土得表观密度与密实程度, 再考虑强度与施工工艺、配合比必须满足下列要求:( 1) 选用骨料密度要大;( 2) 混凝土得水...
