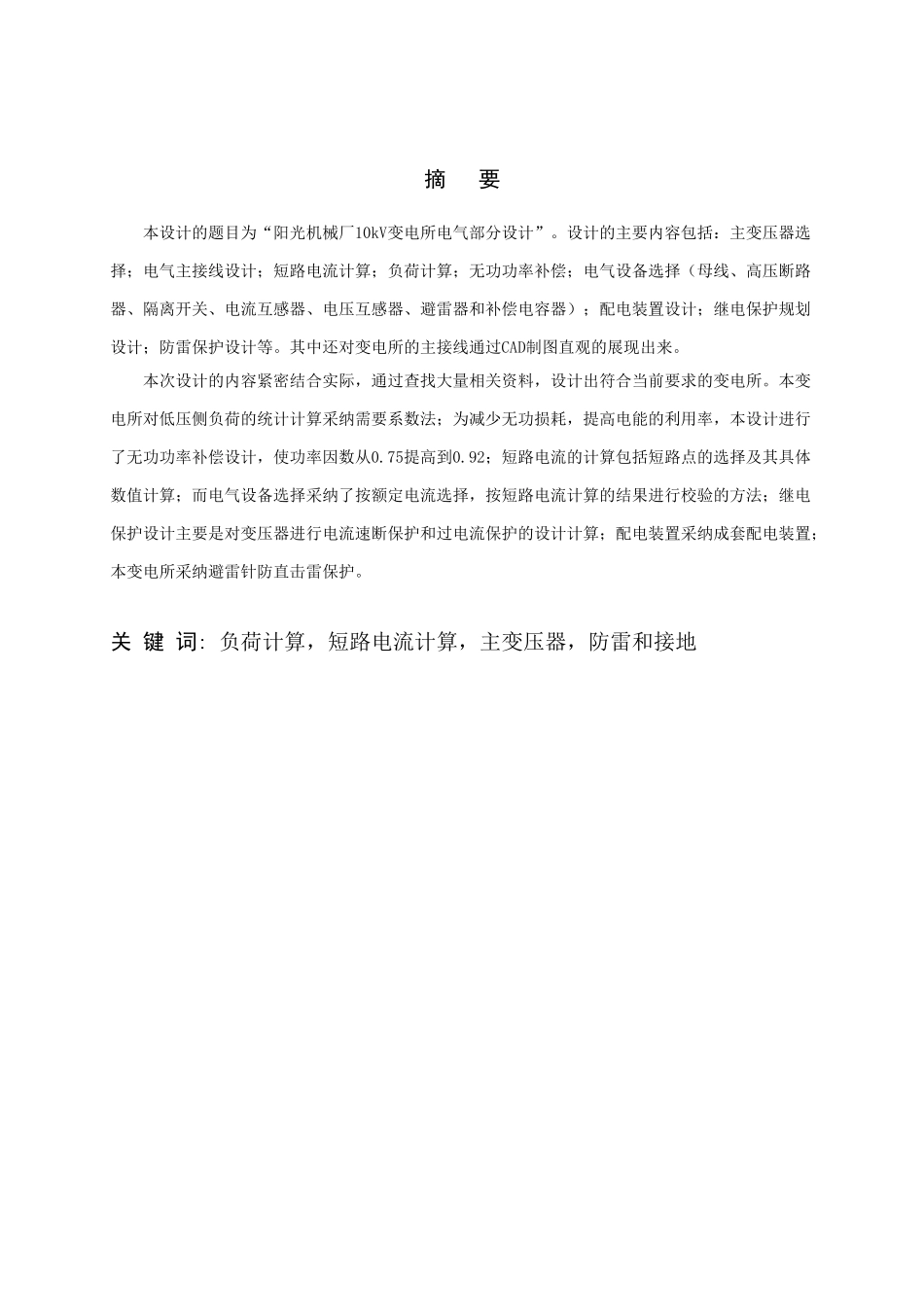

毕业设计说明书(论文)作 者： xxx 学 号： xxx 院（系）： 输变电技术学院 专 业： 供用电技术 题 目：阳光机械厂降压变电所电气设计 指导者： xxx 副教授 评阅者： 2025 年 6 月 吉 林摘 要本设计的题目为“阳光机械厂10kV变电所电气部分设计”。设计的主要内容包括：主变压器选择；电气主接线设计；短路电流计算；负荷计算；无功功率补偿；电气设备选择（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器）；配电装置设计；继电保护规划设计；防雷保护设计等。其中还对变电所的主接线通过CAD制图直观的展现出来。本次设计的内容紧密结合实际，通过查找大量相关资料，设计出符合当前要求的变电所。本变电所对低压侧负荷的统计计算采纳需要系数法；为减少无功损耗，提高电能的利用率，本设计进行了无功功率补偿设计，使功率因数从0.75提高到0.92；短路电流的计算包括短路点的选择及其具体数值计算；而电气设备选择采纳了按额定电流选择，按短路电流计算的结果进行校验的方法；继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算；配电装置采纳成套配电装置；本变电所采纳避雷针防直击雷保护。关 键 词: 负荷计算，短路电流计算，主变压器，防雷和接地 目 录第 1 章 概 述.....................................................................................................................................11.1 原始资料分析..........................................................................................................................11.1.1 设计依据........................................................................................................................11.1.2 变电所在系统中的作用.................................................................................................21.1.3 环境分析........................................................................................................................21.2 工厂供电设计的基本内容......................................................................................................3第 2 章 负荷计算和无功功率补偿...................................................................................................
