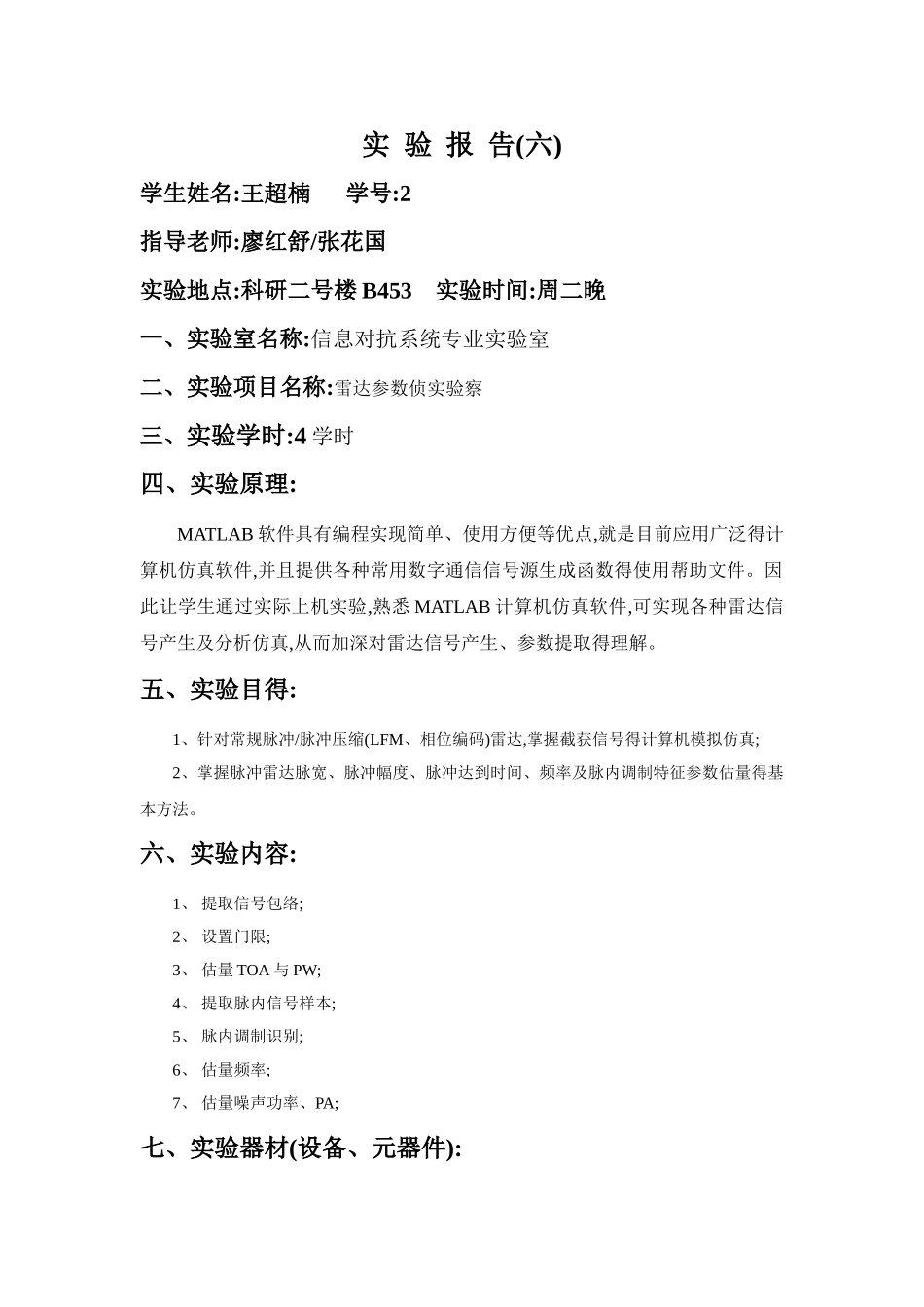

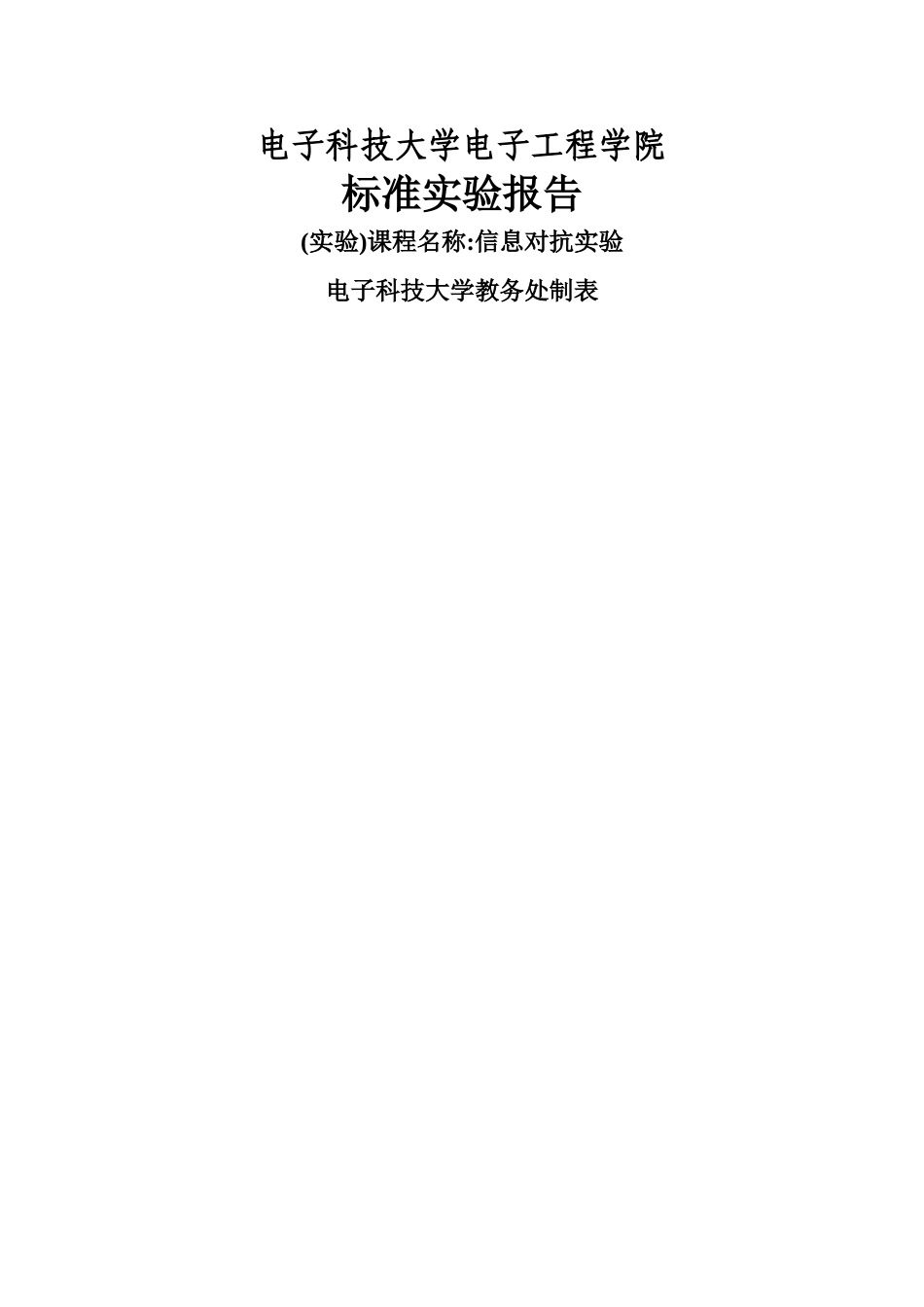

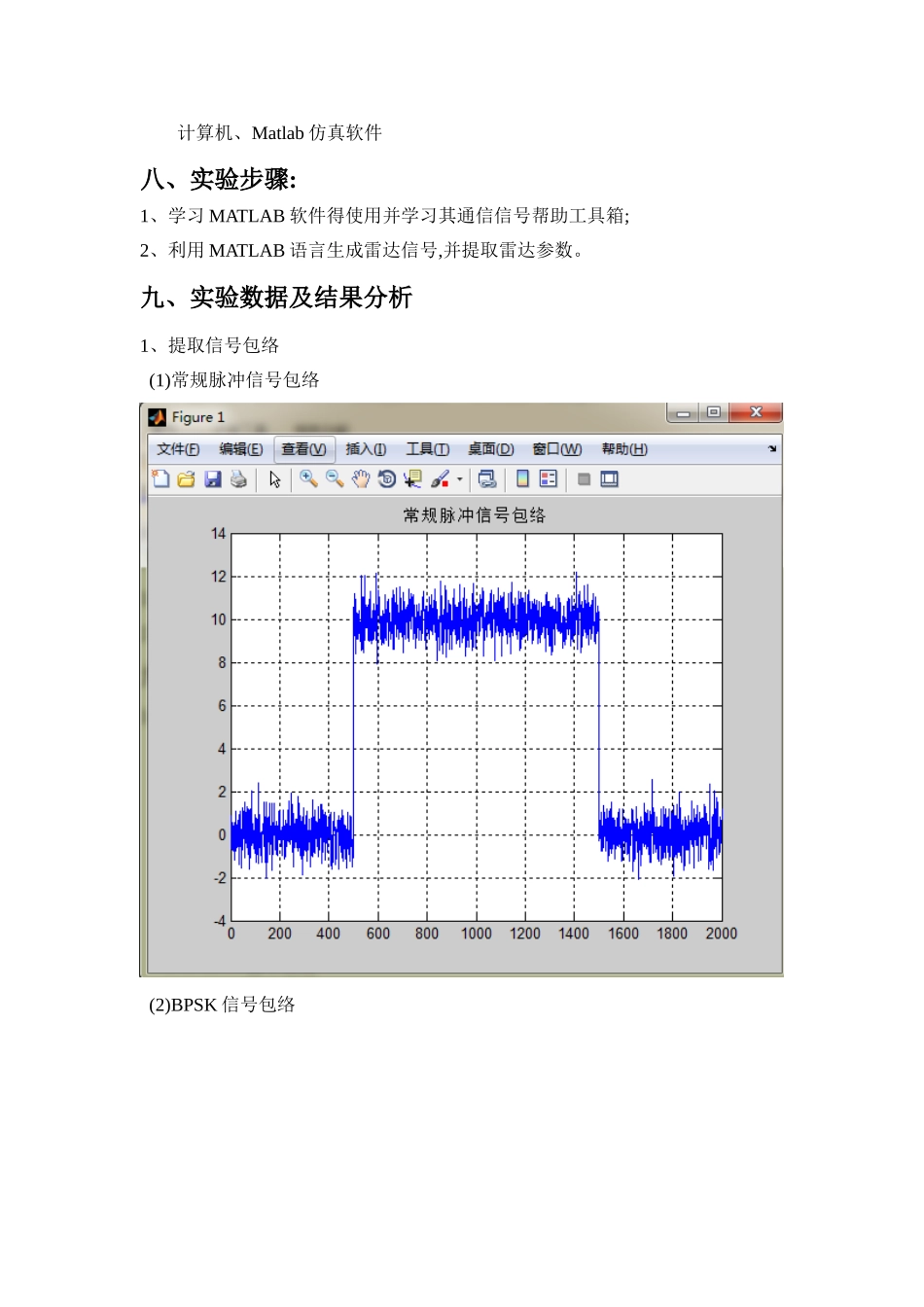

电子科技大学电子工程学院标准实验报告(实验)课程名称:信息对抗实验电子科技大学教务处制表实 验 报 告(六)学生姓名:王超楠 学号:2 指导老师:廖红舒/张花国实验地点:科研二号楼 B453 实验时间:周二晚一、实验室名称:信息对抗系统专业实验室二、实验项目名称:雷达参数侦实验察三、实验学时:4 学时四、实验原理:MATLAB 软件具有编程实现简单、使用方便等优点,就是目前应用广泛得计算机仿真软件,并且提供各种常用数字通信信号源生成函数得使用帮助文件。因此让学生通过实际上机实验,熟悉 MATLAB 计算机仿真软件,可实现各种雷达信号产生及分析仿真,从而加深对雷达信号产生、参数提取得理解。五、实验目得:1、针对常规脉冲/脉冲压缩(LFM、相位编码)雷达,掌握截获信号得计算机模拟仿真;2、掌握脉冲雷达脉宽、脉冲幅度、脉冲达到时间、频率及脉内调制特征参数估量得基本方法。六、实验内容:1、 提取信号包络;2、 设置门限;3、 估量 TOA 与 PW;4、 提取脉内信号样本;5、 脉内调制识别;6、 估量频率;7、 估量噪声功率、PA;七、实验器材(设备、元器件):计算机、Matlab 仿真软件八、实验步骤:1、学习 MATLAB 软件得使用并学习其通信信号帮助工具箱;2、利用 MATLAB 语言生成雷达信号,并提取雷达参数。九、实验数据及结果分析1、提取信号包络 (1)常规脉冲信号包络 (2)BPSK 信号包络 (3)QPSK 信号包络 (4)LFM 信号包络2. 设置门限 由上图分析可以设置门限,其中常规脉冲信号门限设置为 4,其余得设置为 3。3. 估量 TOA 与 PW 4. 提取脉内信号样本 四种信号得脉内样本提取方式类似,由于数据比较多因此以常规脉冲雷达得脉内数据提取为例。5. 脉内调制识别 识别思路:首先分别进行 FFT 变化,假如有离散谱线出现,那么该信号时常规脉冲信号;假如2 次方谱出现离散谱线,则该信号时 BPSK;假如四次方谱出现离散谱线,则该信号就是 QPSK信号。6. 估量频率7、 估量噪声功率、PA实验程序:N=2000;%%%time lengthB=0、3;SNR=20;%%% dBpulse_width=1000;delay=500; %%% time delayfc=100;%%% carry frequencyr=10;%g 过采样率% 常规脉冲v1=4;%设置门限t=0:pulse_width-1;noise=sqrt(0、5)*(randn(1,N)+j*randn(1,N));%噪声功率 1Wy=sqrt(10^(SNR/10))*exp(j*2*pi*fc*t);%信号功率 50wnormal=[zeros(1,delay),y,zeros(1,N-pulse_width-delay)]+noise;%输出常规脉冲信号TOA1=min(find(normal>=v1));%到达时间TOE1=max...
