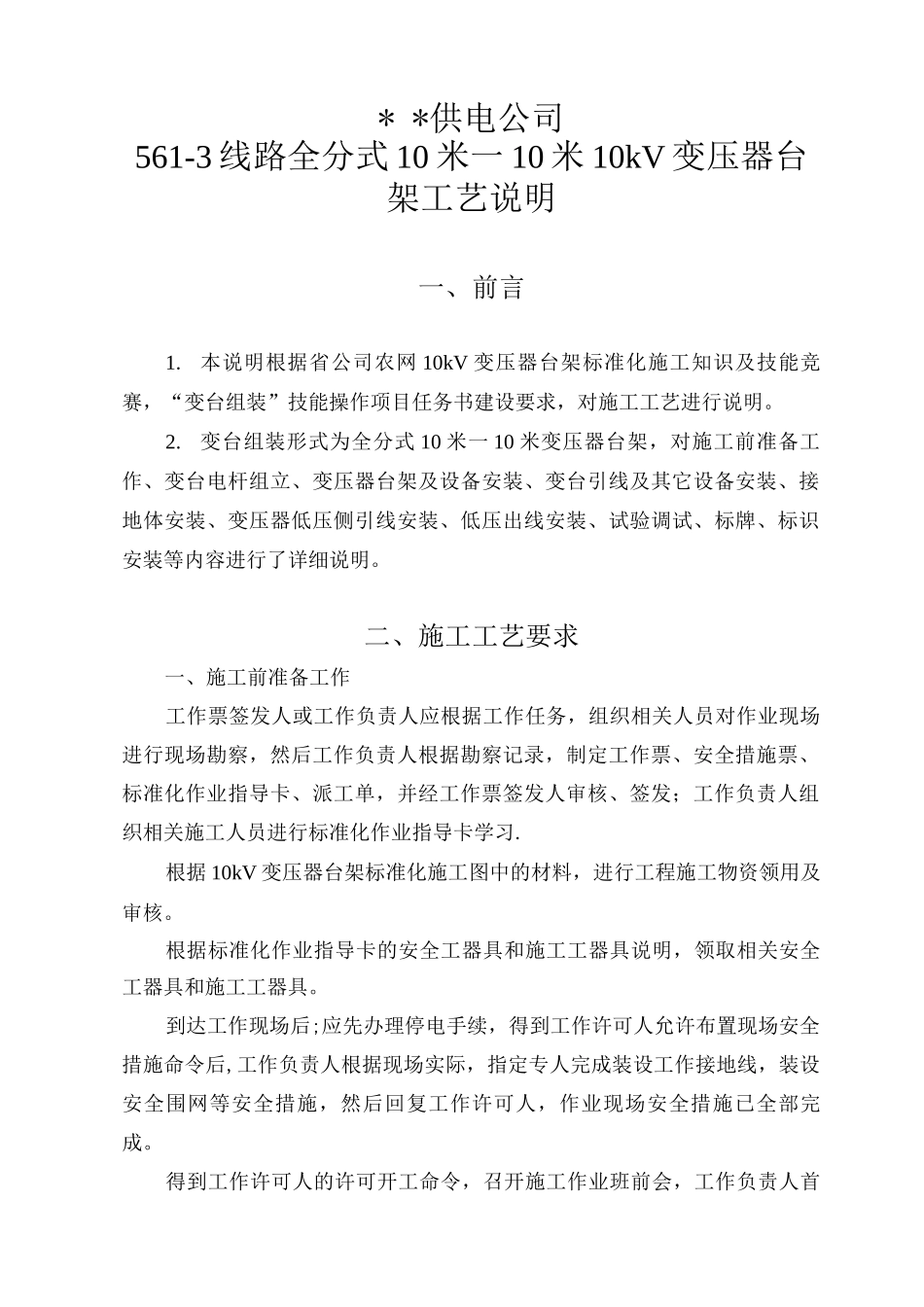

* *供电公司561-3 线路全分式 10 米一 10 米 10kV 变压器台架工艺说明一、前言1.本说明根据省公司农网 10kV 变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明。2.变台组装形式为全分式 10 米一 10 米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发；工作负责人组织相关施工人员进行标准化作业指导卡学习.根据 10kV 变压器台架标准化施工图中的材料，进行工程施工物资领用及审核。根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。到达工作现场后;应先办理停电手续，得到工作许可人允许布置现场安全措施命令后,工作负责人根据现场实际，指定专人完成装设工作接地线，装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。得到工作许可人的许可开工命令，召开施工作业班前会，工作负责人首先进行点名，然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场实行的相应安全措施，对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。对连接引线进行分类截取，10kV 主干线路至刀闸横担隔离刀闸进线端引线共 3 根 A 相 185cm，B 相 220cm，B 相 280cm，隔离刀闸出线端至熔断器上接线端引线共 3 根约为 8cm、熔断器下接线端至变压器高压侧引线共 3 根每根为 410cm，避雷器上引线共 3 根每根为 62cm,避雷器间相互连接接地引线共 2根每根为 50cm ,避雷器至接地极引出扁铁间接地引线 1 根 410cm，变压器接地线 1 根为 250cm，JP 柜接地线 1 根为 250cm,变压器中性点接地线 1 根为410cm,各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。2、绝缘子全部采纳 P-20T 型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节约施工时间，提高工作效率。二、变台电杆组立1. 基坑放线根据任务...
