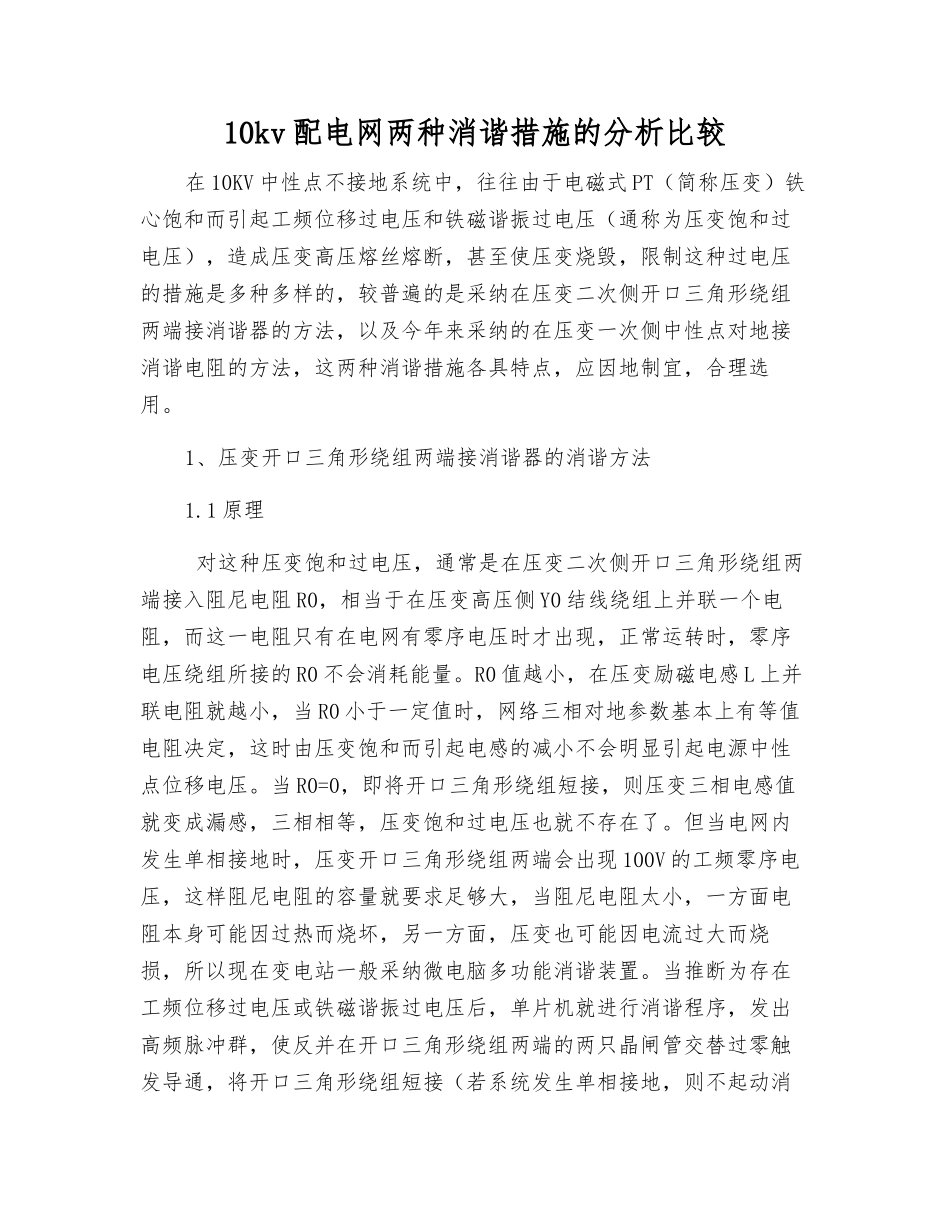

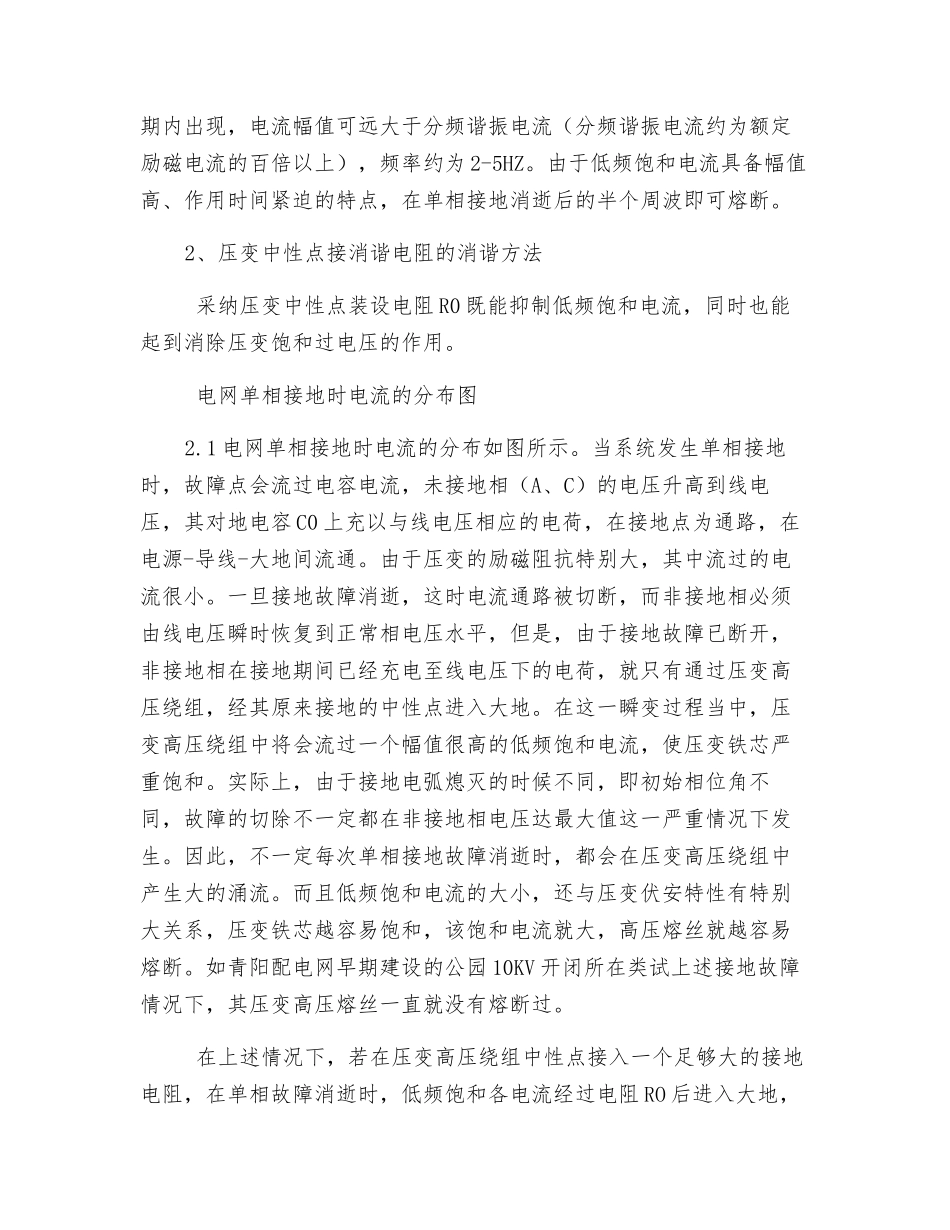

10kv 配电网两种消谐措施的分析比较在 10KV 中性点不接地系统中，往往由于电磁式 PT（简称压变）铁心饱和而引起工频位移过电压和铁磁谐振过电压（通称为压变饱和过电压），造成压变高压熔丝熔断，甚至使压变烧毁，限制这种过电压的措施是多种多样的，较普遍的是采纳在压变二次侧开口三角形绕组两端接消谐器的方法，以及今年来采纳的在压变一次侧中性点对地接消谐电阻的方法，这两种消谐措施各具特点，应因地制宜，合理选用。1、压变开口三角形绕组两端接消谐器的消谐方法1.1 原理 对这种压变饱和过电压，通常是在压变二次侧开口三角形绕组两端接入阻尼电阻 R0，相当于在压变高压侧 Y0 结线绕组上并联一个电阻，而这一电阻只有在电网有零序电压时才出现，正常运转时，零序电压绕组所接的 R0 不会消耗能量。R0 值越小，在压变励磁电感 L 上并联电阻就越小，当 R0 小于一定值时，网络三相对地参数基本上有等值电阻决定，这时由压变饱和而引起电感的减小不会明显引起电源中性点位移电压。当 R0=0，即将开口三角形绕组短接，则压变三相电感值就变成漏感，三相相等，压变饱和过电压也就不存在了。但当电网内发生单相接地时，压变开口三角形绕组两端会出现 100V 的工频零序电压，这样阻尼电阻的容量就要求足够大，当阻尼电阻太小，一方面电阻本身可能因过热而烧坏，另一方面，压变也可能因电流过大而烧损，所以现在变电站一般采纳微电脑多功能消谐装置。当推断为存在工频位移过电压或铁磁谐振过电压后，单片机就进行消谐程序，发出高频脉冲群，使反并在开口三角形绕组两端的两只晶闸管交替过零触发导通，将开口三角形绕组短接（若系统发生单相接地，则不起动消谐装置），使压变饱和过电压快速消除。由于短接时间及短，故不会给压变带来负担。1.2 优点 采纳微电脑多功能消谐装置，来消除压变饱和过电压效果良好，且一个系统通常只要接一台消谐器即可起到消谐作用。如晋江市 110KV青阳变电站和晋源电厂网控站每段 10KV 母线各装设了一套 WNX-III-10型微电脑多功能消谐装置，电网运转正常，基本上消除了由于压变饱和过电压引起压变高压熔丝熔断现象。1.3 局限性 随着青阳变电站 10KV 配电网的不断扩大，尤其是新建了 4 座110KV 开闭所，电力电缆比例显著增大，新建开闭所在投运初期，当线路发生接地故障时，有的开闭所压变的高压熔丝仍然常常发生熔断，如有一次线路单相接地，曾井和青华两座开闭所压变高压熔丝熔断 5根。 ...
