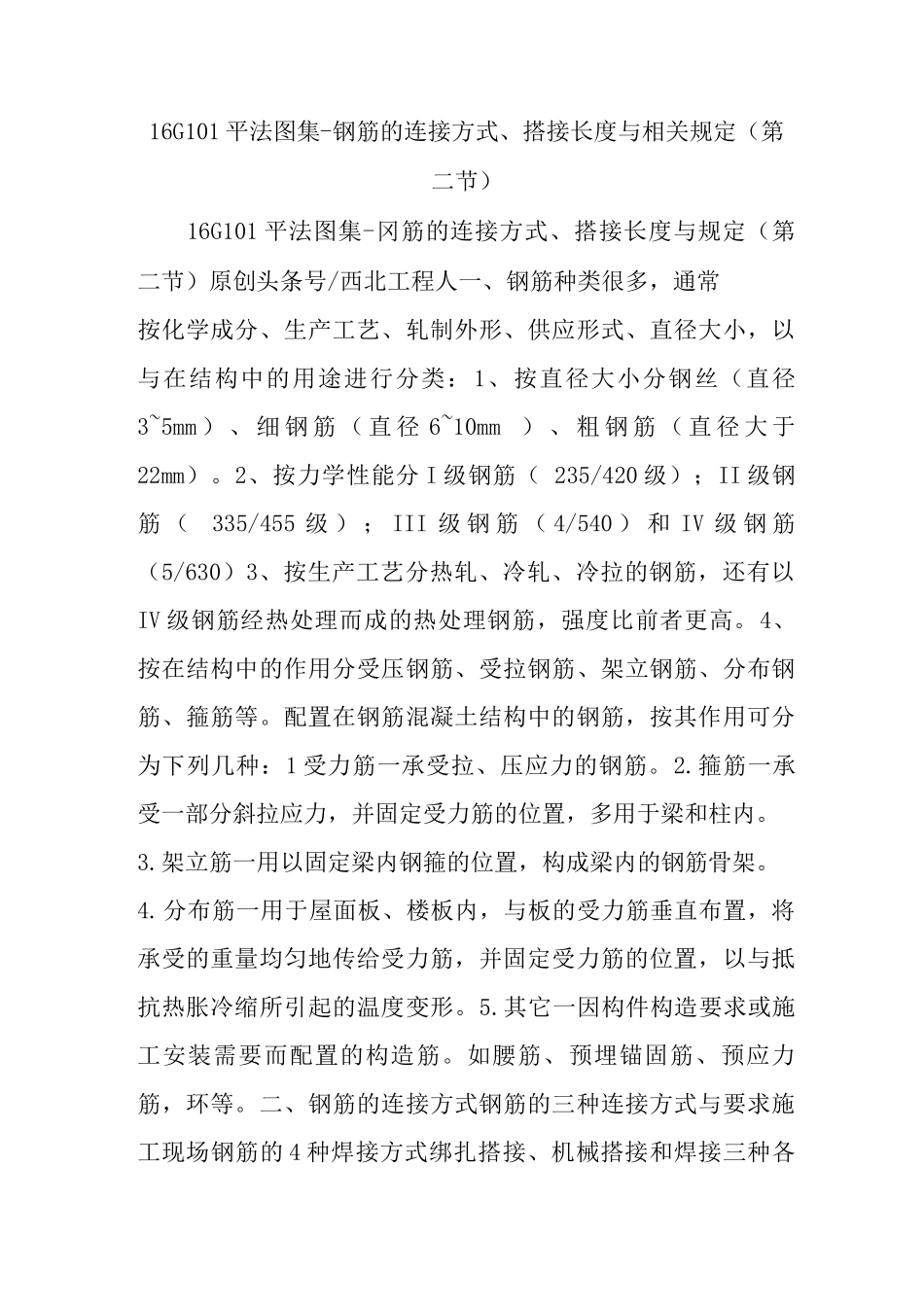

16G101 平法图集-钢筋的连接方式、搭接长度与相关规定（第二节）16G101 平法图集-冈筋的连接方式、搭接长度与规定（第二节）原创头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以与在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm ） 、 细 钢 筋 （ 直 径 6~10mm ） 、 粗 钢 筋 （ 直 径 大 于22mm）。2、按力学性能分 I 级钢筋（ 235/420 级）；II 级钢筋 （ 335/455 级 ） ； III 级 钢 筋 （ 4/540 ） 和 IV 级 钢 筋（5/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以IV 级钢筋经热处理而成的热处理钢筋，强度比前者更高。4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：1 受力筋一承受拉、压应力的钢筋。2.箍筋一承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。3.架立筋一用以固定梁内钢箍的位置，构成梁内的钢筋骨架。4.分布筋一用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以与抵抗热胀冷缩所引起的温度变形。5.其它一因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、预应力筋，环等。二、钢筋的连接方式钢筋的三种连接方式与要求施工现场钢筋的 4 种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。焊接骨架较小钢筋直径不大于 10mm 时，大小钢筋直径之比不宜大于 3 倍；较小直径为 12~16mm 时，大小钢筋直径之比不宜大于 2 倍。焊接网较小钢筋直径不得小于较大直径的 60%。2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接与验收规程》JGJ 18-2025 表规定的 X 围内，可采纳“连续闪光焊”；当钢筋直径超过该规程规定，端面较平整时，宜采纳“预热闪光焊”；当钢筋直径超过规程规定且端面不平整时，应采纳“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表的要求。闪光对焊时钢筋径差不得超过 4mm。3.电渣压力焊：仅应用于柱、墙等构件中竖向或斜向（倾斜度不大于10°）钢筋。不同直径钢筋焊接时径差不得超过 7mm。4.气压焊：可用于钢...
