焊接过程实际问题总结

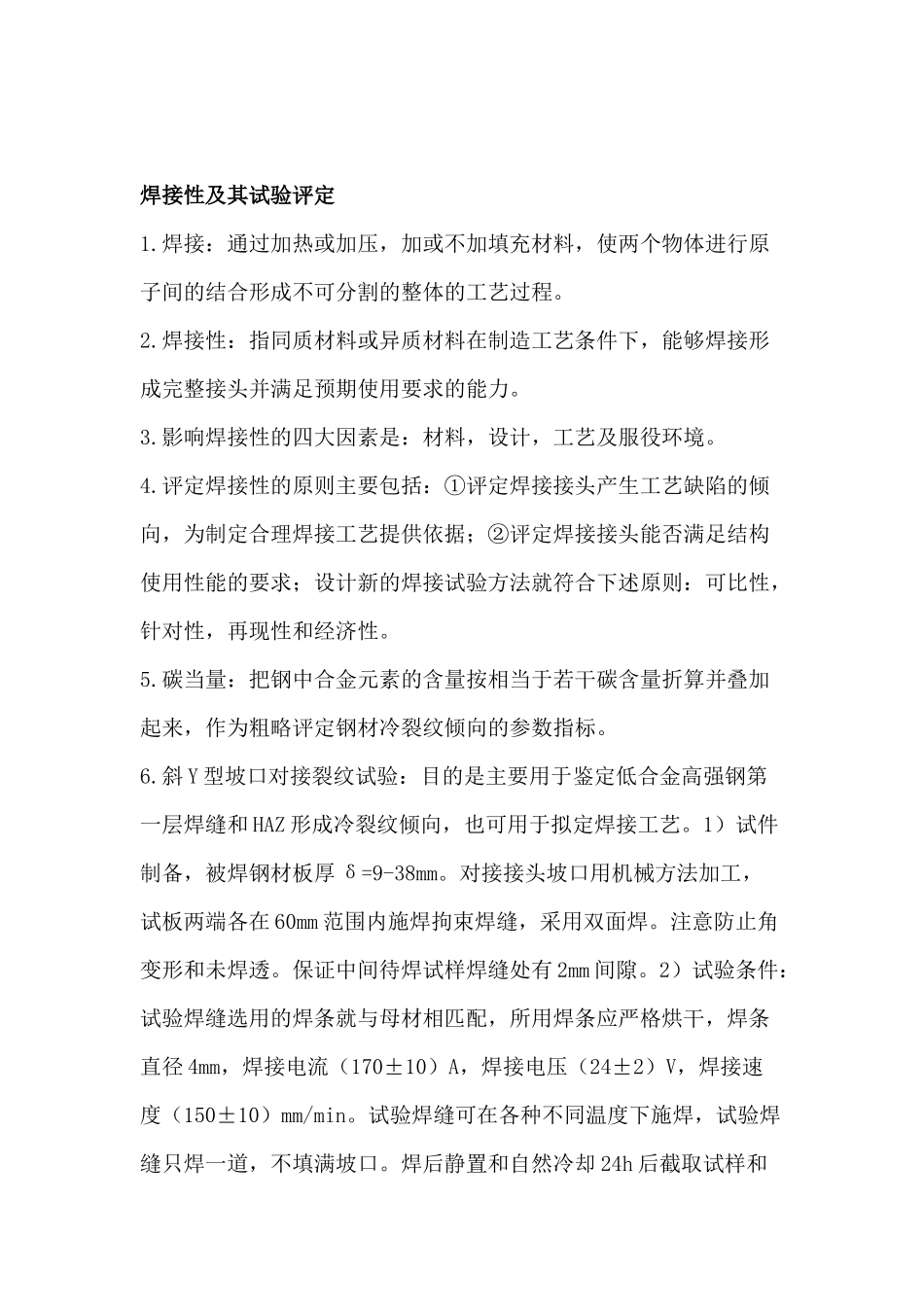

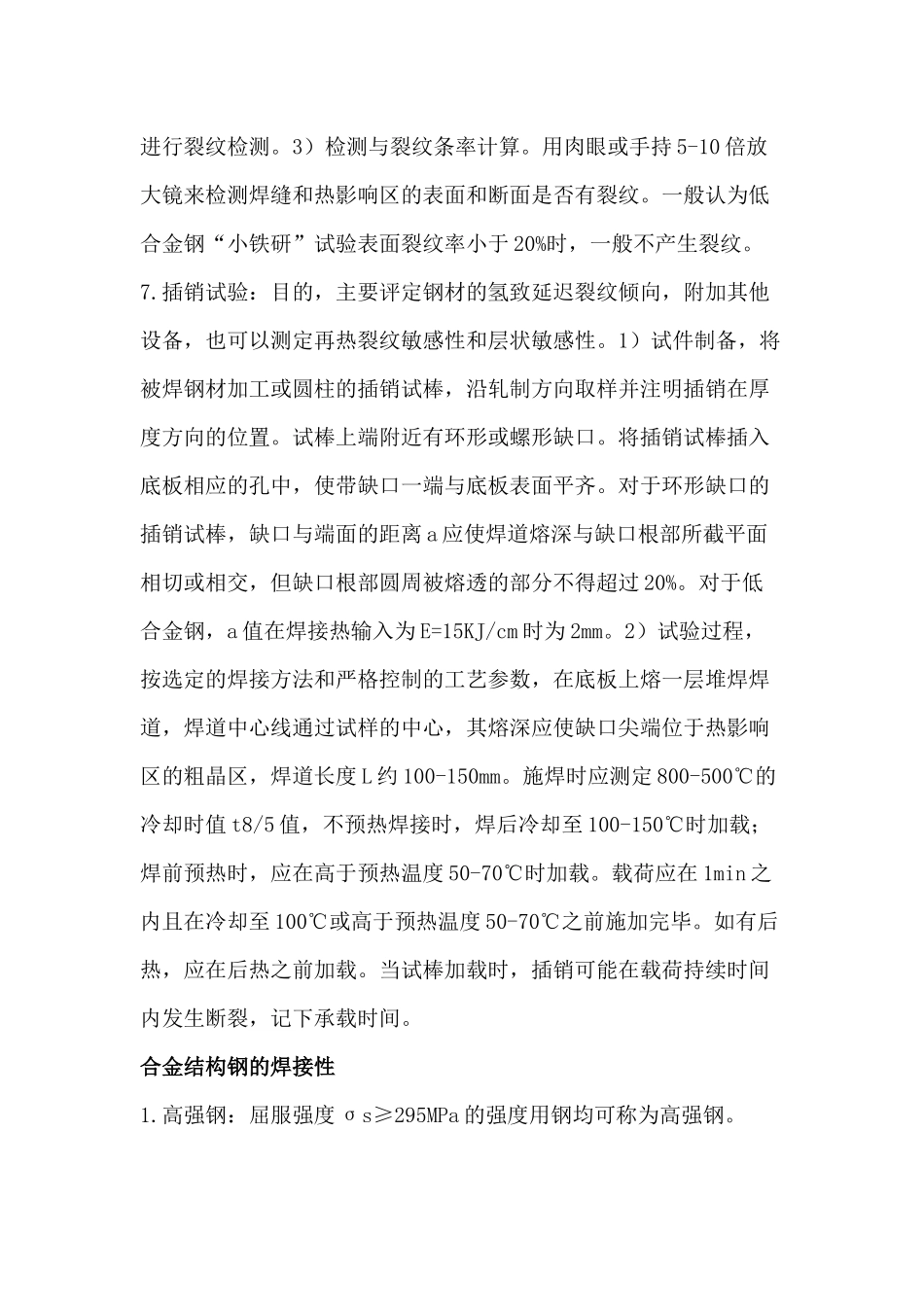

焊接性及其试验评定1.焊接：通过加热或加压，加或不加填充材料，使两个物体进行原子间的结合形成不可分割的整体的工艺过程。2.焊接性：指同质材料或异质材料在制造工艺条件下，能够焊接形成完整接头并满足预期使用要求的能力。3.影响焊接性的四大因素是：材料，设计，工艺及服役环境。4.评定焊接性的原则主要包括：①评定焊接接头产生工艺缺陷的倾向，为制定合理焊接工艺提供依据；②评定焊接接头能否满足结构使用性能的要求；设计新的焊接试验方法就符合下述原则：可比性，针对性，再现性和经济性。5.碳当量：把钢中合金元素的含量按相当于若干碳含量折算并叠加起来，作为粗略评定钢材冷裂纹倾向的参数指标。6.斜 Y 型坡口对接裂纹试验：目的是主要用于鉴定低合金高强钢第一层焊缝和 HAZ 形成冷裂纹倾向，也可用于拟定焊接工艺。1）试件制备，被焊钢材板厚 δ=9-38mm。对接接头坡口用机械方法加工，试板两端各在 60mm 范围内施焊拘束焊缝，采用双面焊。注意防止角变形和未焊透。保证中间待焊试样焊缝处有 2mm 间隙。2）试验条件：试验焊缝选用的焊条就与母材相匹配，所用焊条应严格烘干，焊条直径 4mm，焊接电流（170±10）A，焊接电压（24±2）V，焊接速度（150±10）mm/min。试验焊缝可在各种不同温度下施焊，试验焊缝只焊一道，不填满坡口。焊后静置和自然冷却 24h 后截取试样和进行裂纹检测。3）检测与裂纹条率计算。用肉眼或手持 5-10 倍放大镜来检测焊缝和热影响区的表面和断面是否有裂纹。一般认为低合金钢“小铁研”试验表面裂纹率小于 20%时，一般不产生裂纹。7.插销试验：目的，主要评定钢材的氢致延迟裂纹倾向，附加其他设备，也可以测定再热裂纹敏感性和层状敏感性。1）试件制备，将被焊钢材加工或圆柱的插销试棒，沿轧制方向取样并注明插销在厚度方向的位置。试棒上端附近有环形或螺形缺口。将插销试棒插入底板相应的孔中，使带缺口一端与底板表面平齐。对于环形缺口的插销试棒，缺口与端面的距离 a 应使焊道熔深与缺口根部所截平面相切或相交，但缺口根部圆周被熔透的部分不得超过 20%。对于低合金钢，a 值在焊接热输入为 E=15KJ/cm 时为 2mm。2）试验过程，按选定的焊接方法和严格控制的工艺参数，在底板上熔一层堆焊焊道，焊道中心线通过试样的中心，其熔深应使缺口尖端位于热影响区的粗晶区，焊道长度 L 约 100-150mm。施焊时应测定 800-500℃的冷却时值 t8/5 值，不预热焊接时，焊后冷却至 100-15...
