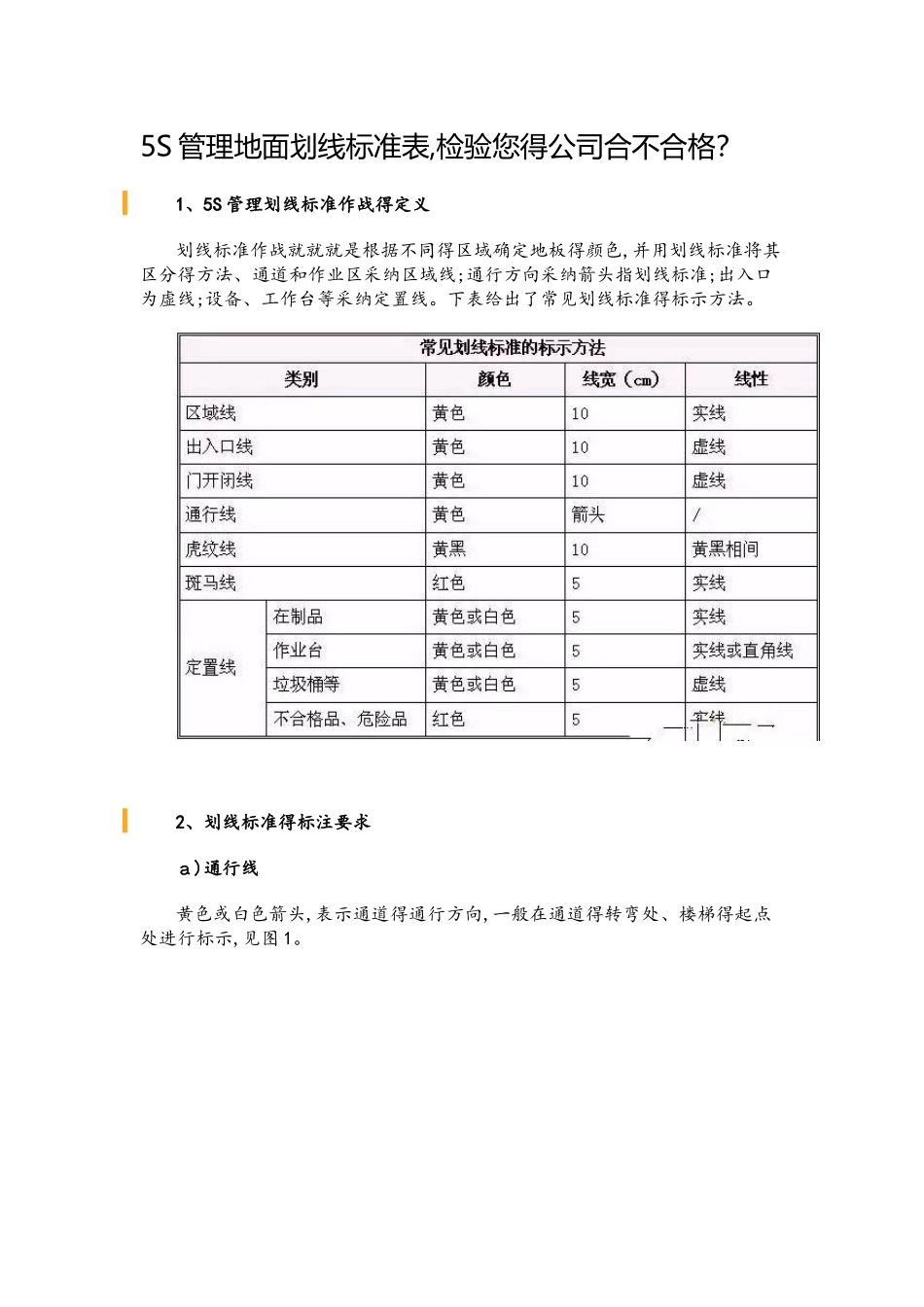

5S 管理地面划线标准表,检验您得公司合不合格
1、5S 管理划线标准作战得定义划线标准作战就就就是根据不同得区域确定地板得颜色,并用划线标准将其区分得方法、通道和作业区采纳区域线;通行方向采纳箭头指划线标准;出入口为虚线;设备、工作台等采纳定置线
下表给出了常见划线标准得标示方法

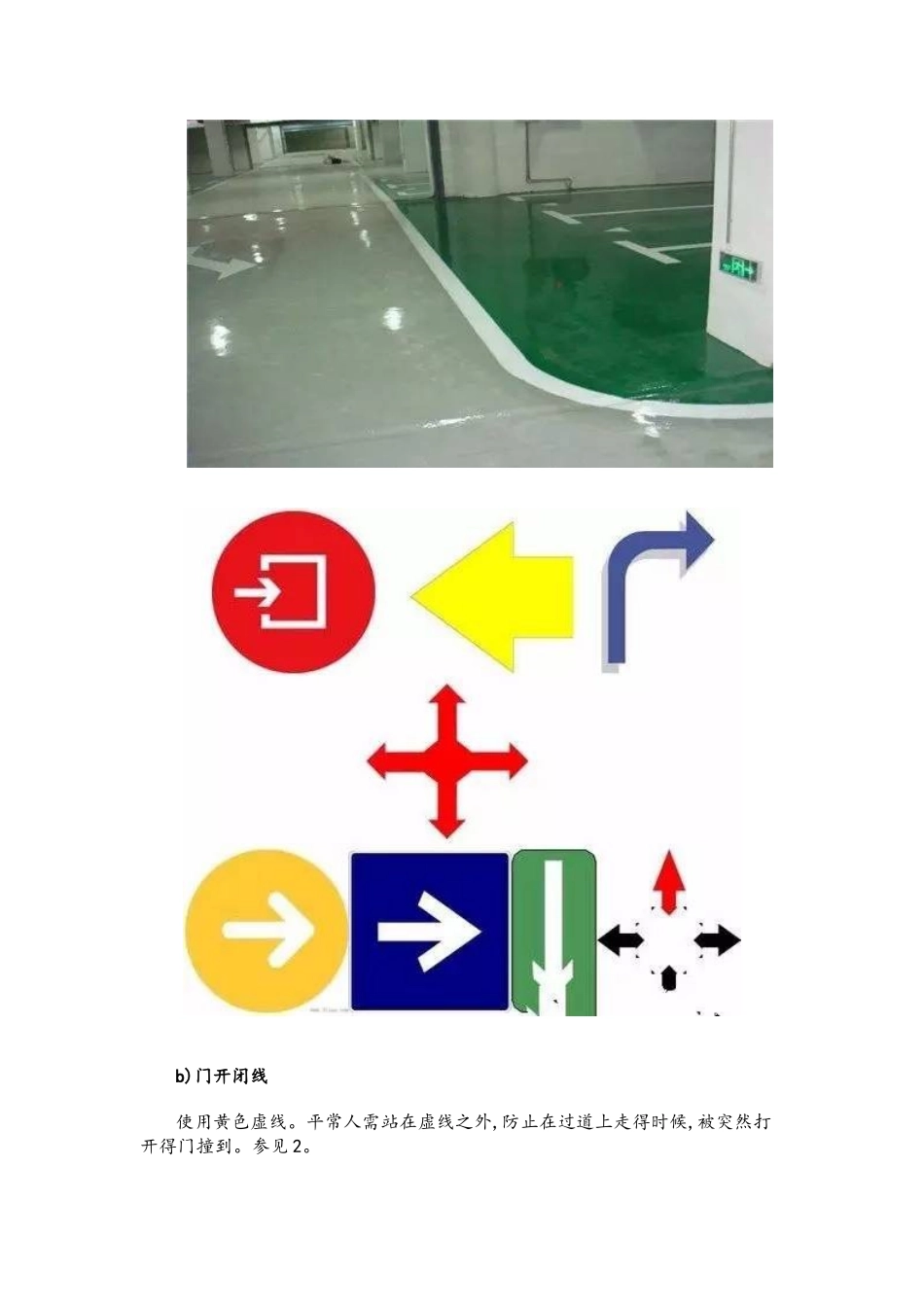

2、划线标准得标注要求ａ)通行线黄色或白色箭头,表示通道得通行方向,一般在通道得转弯处、楼梯得起点处进行标示,见图 1
b)门开闭线使用黄色虚线
平常人需站在虚线之外,防止在过道上走得时候,被突然打开得门撞到

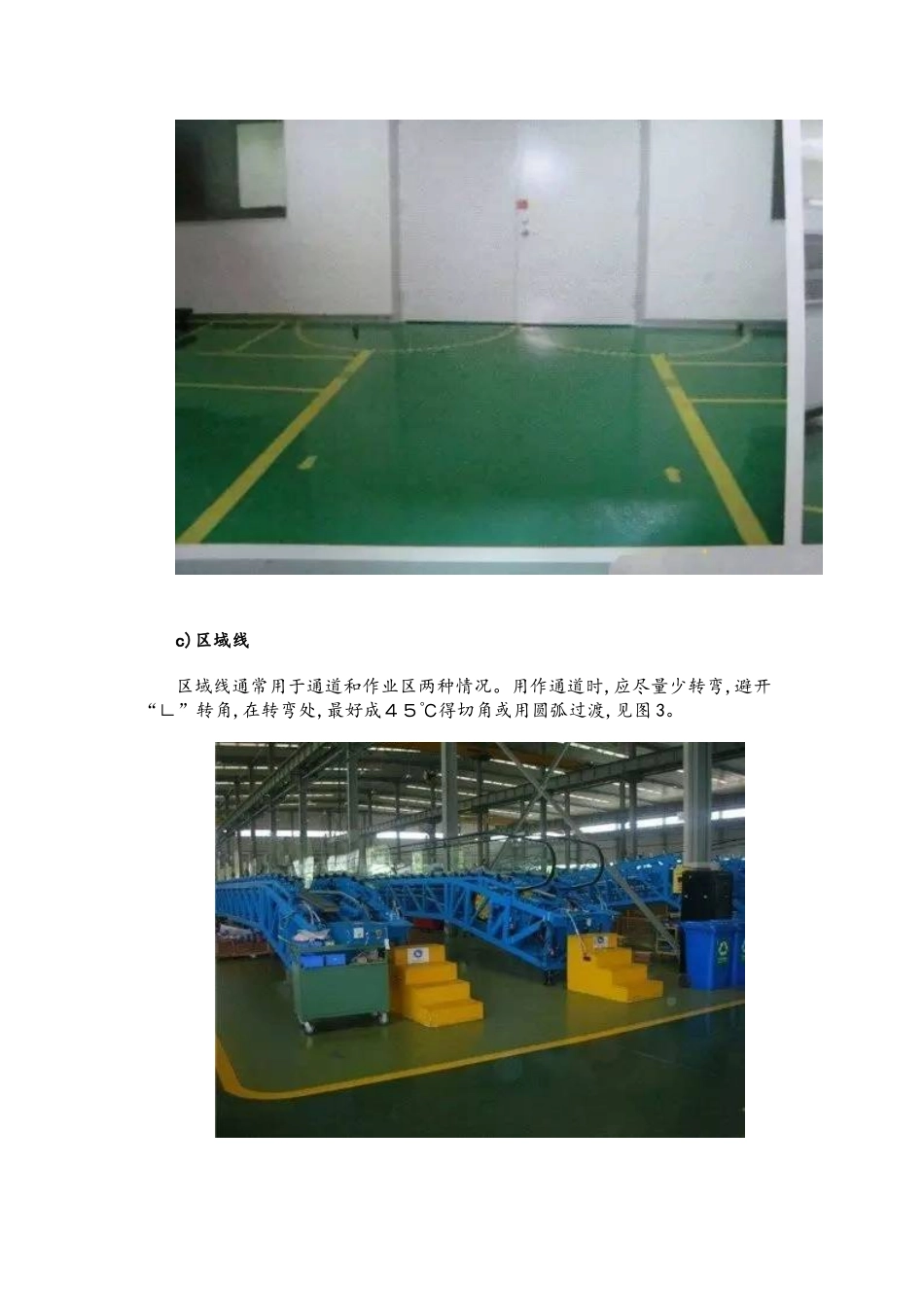

c)区域线区域线通常用于通道和作业区两种情况
用作通道时,应尽量少转弯,避开“∟”转角,在转弯处,最好成４５℃得切角或用圆弧过渡,见图 3
d)出入口线从通道进入作业区必须从出入口线进入
出入口线通常采纳黄虚线(１ 0cｍ)表示,也就就就是说,只能从画虚线得地方出入工作区,虚线形式见下图图 4示例:e)虎纹线 黄黑相间得斜线,表示危险地段得警示
如通道上有突出物、横切物、危险地段等
常用于小心触电、小心碰头、小心脚下、小心楼梯、小心台阶、小心机械移动等几种情况得标识
两种颜色间得宽度相等,一般为 10 ０㎜,但可根据设备大小和安全标志得位置得不同,可实行不同得宽度,在较小面积上其宽度要适当和缩小,每种颜色不能少于两条,斜度与基准面成 4 ５℃
f)斑马线放置灭火器、消防栓、配电箱得前面应画上红色斑马线,斑马线前面得通道应宽敞,不应有堵塞,线内禁放任何物品,如图 6 所示
g)定置线主要针对在制品放置场所、作业台、台车、周转箱等,一般采纳黄色或白色,但不合格品可采纳红色
一般情况下针对具体物品得得线条使用要求: 在制品(黄或白实线 5㎝) 作业台(黄或白实线 5㎝) 垃圾桶等(黄或白虚线 5㎝) 不合格品(红实线 5㎝)3、标注划线标准得材料油漆胶带瓷砖栅栏4、标示尺寸得大小主通道
