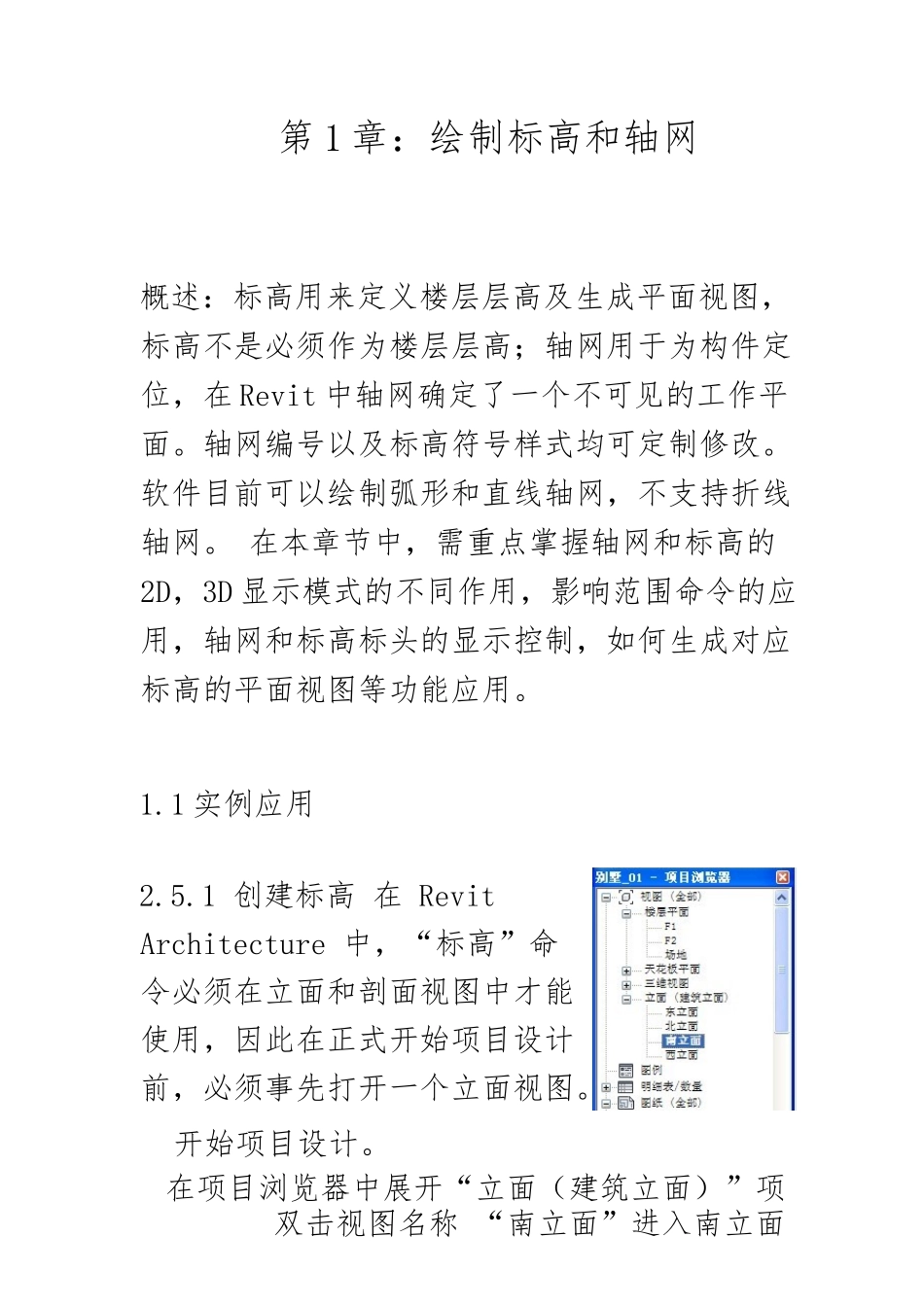

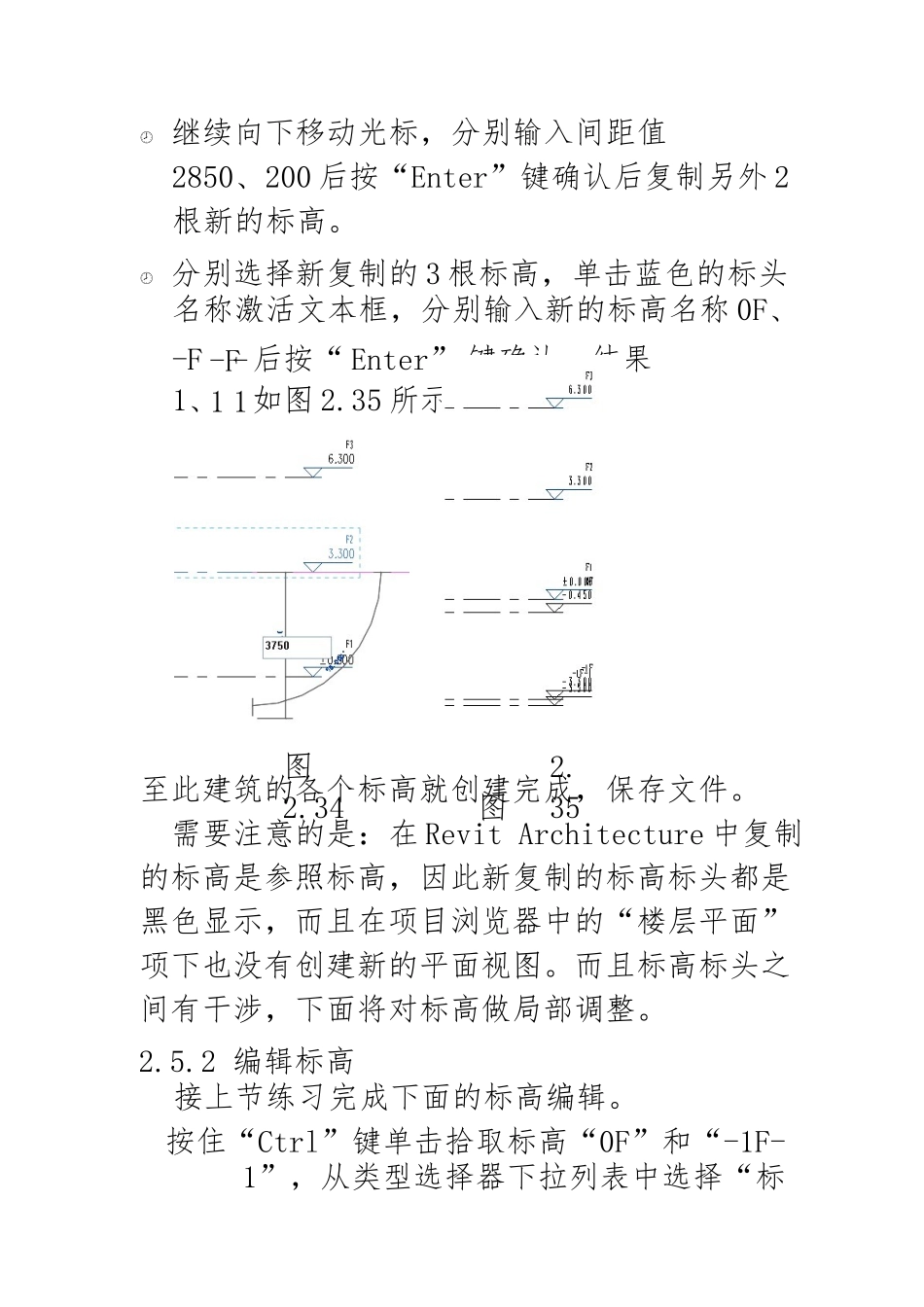

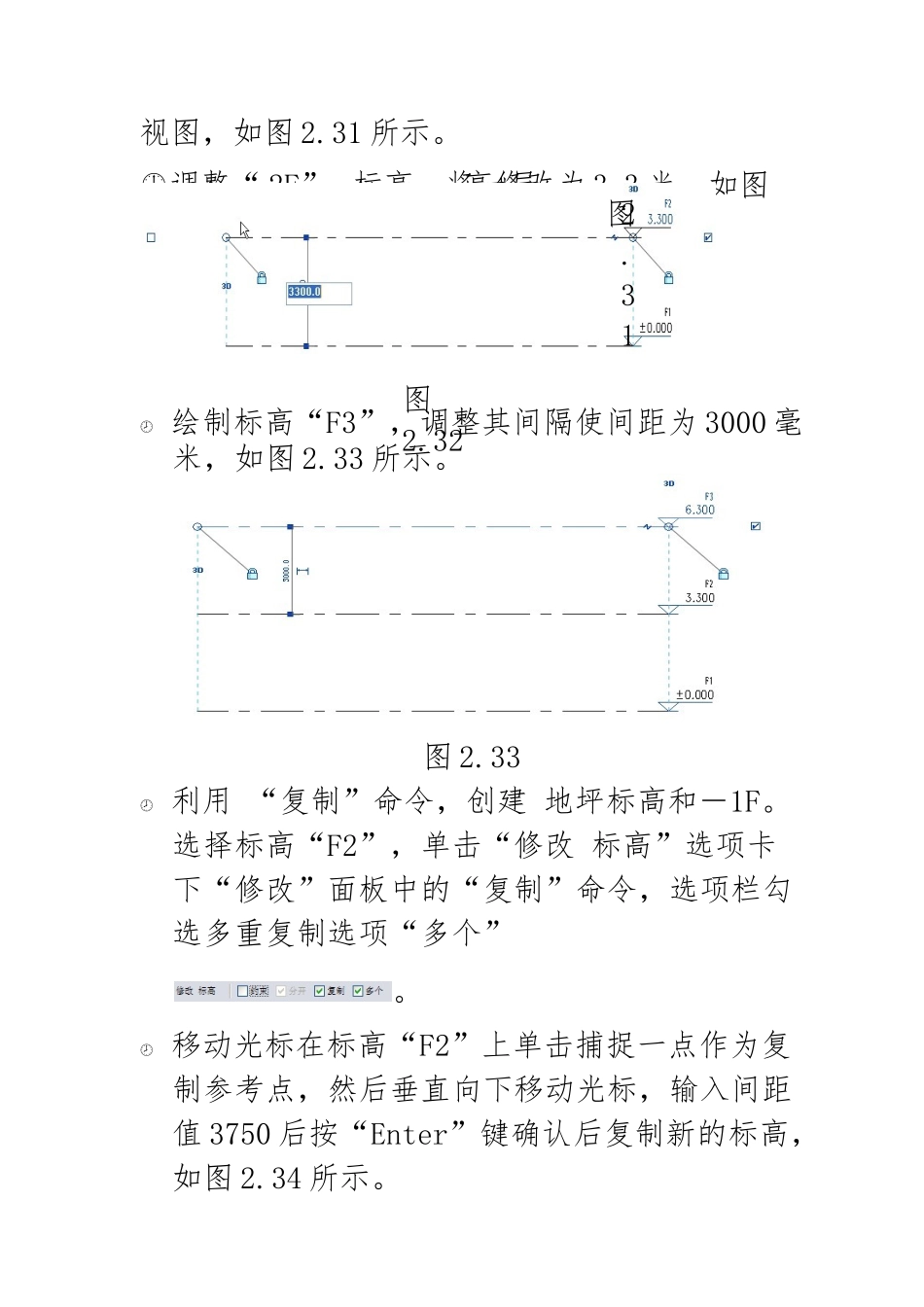

第 1 章：绘制标高和轴网 概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在 Revit 中轴网确定了一个不可见的工作平面。轴网编号以及标高符号样式均可定制修改。软件目前可以绘制弧形和直线轴网，不支持折线轴网。 在本章节中，需重点掌握轴网和标高的2D，3D 显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。 1.1 实例应用 2.5.1 创建标高 在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。开始项目设计。 在项目浏览器中展开“立面（建筑立面）”项双击视图名称 “南立面”进入南立面视图，如图 2.31 所示。 ¾ 绘制标高“F3”，调整其间隔使间距为 3000 毫米，如图 2.33 所示。 图 2.33 ¾ 利用 “复制”命令，创建 地坪标高和－1F。选择标高“F2”，单击“修改 标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选多重复制选项“多个”。 ¾ 移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值 3750 后按“Enter”键确认后复制新的标高，如图 2.34 所示。 ¾ 调整“ 2F” 标高，将一层与二层之间的层高修改为 3.3 米，如图2.32 所示。 图2.32 图2.31 ¾ 继续向下移动光标，分别输入间距值2850、200 后按“Enter”键确认后复制另外 2根新的标高。 ¾ 分别选择新复制的 3 根标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称 0F、至此建筑的各个标高就创建完成，保存文件。 需要注意的是：在 Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图。而且标高标头之间有干涉，下面将对标高做局部调整。 2.5.2 编辑标高 接上节练习完成下面的标高编辑。 按住“Ctrl”键单击拾取标高“0F”和“-1F-1”，从类型选择器下拉列表中选择“标-1F、-1F-1后按“ Enter” 键确认。结果如图 2.35 所示。 图2.34 图2.35 高：GB_下标高符号”类型，两个标头自动向下翻转方向。结果如图 2.36 所示。 单击选项卡“视图”-“平面视图”-“楼层平面”命令，打开“新建平面”对话框，如图 2.37所示。从下面列表中选择“-1F”，单击“确定”后，在项目浏览器...
