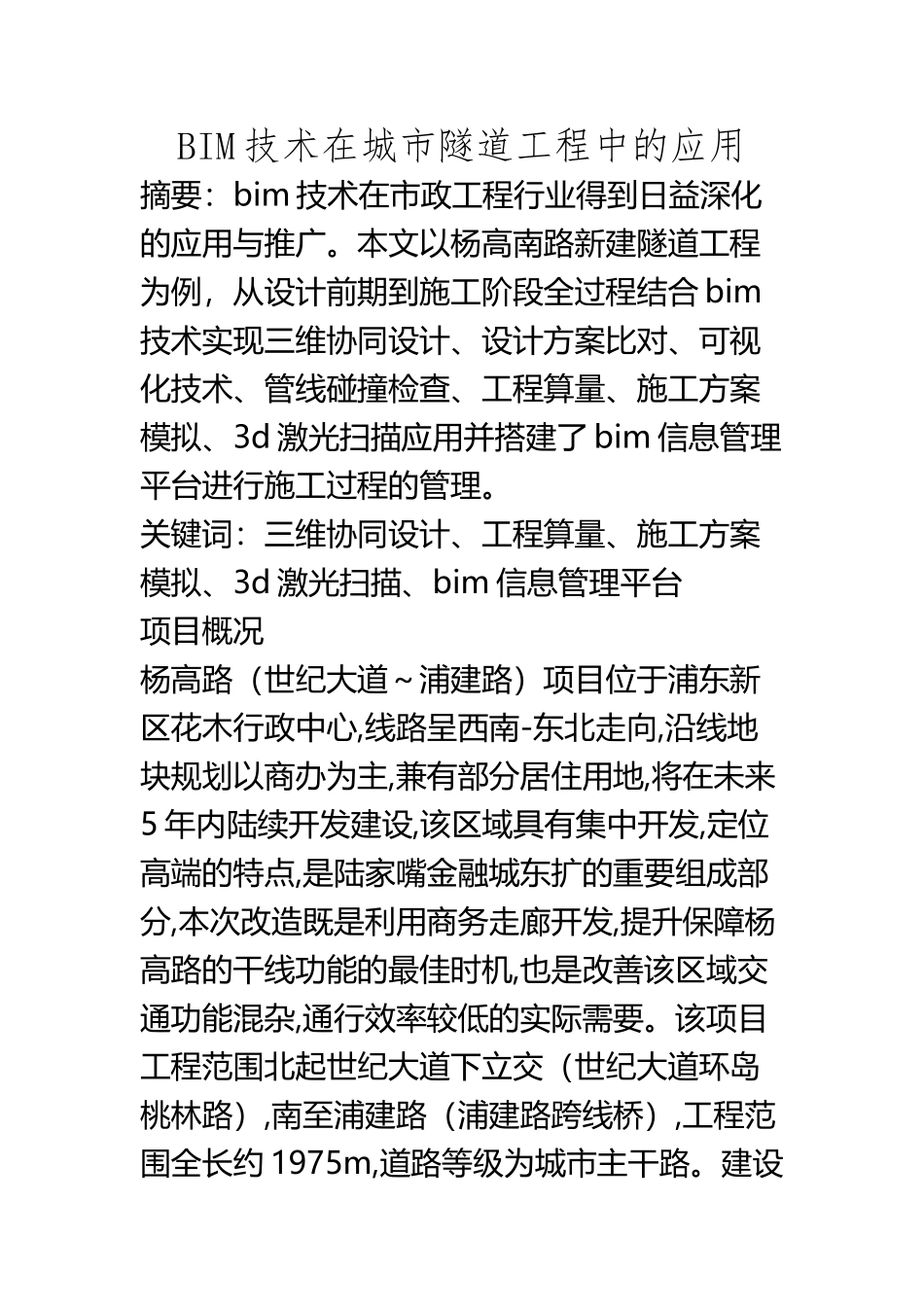

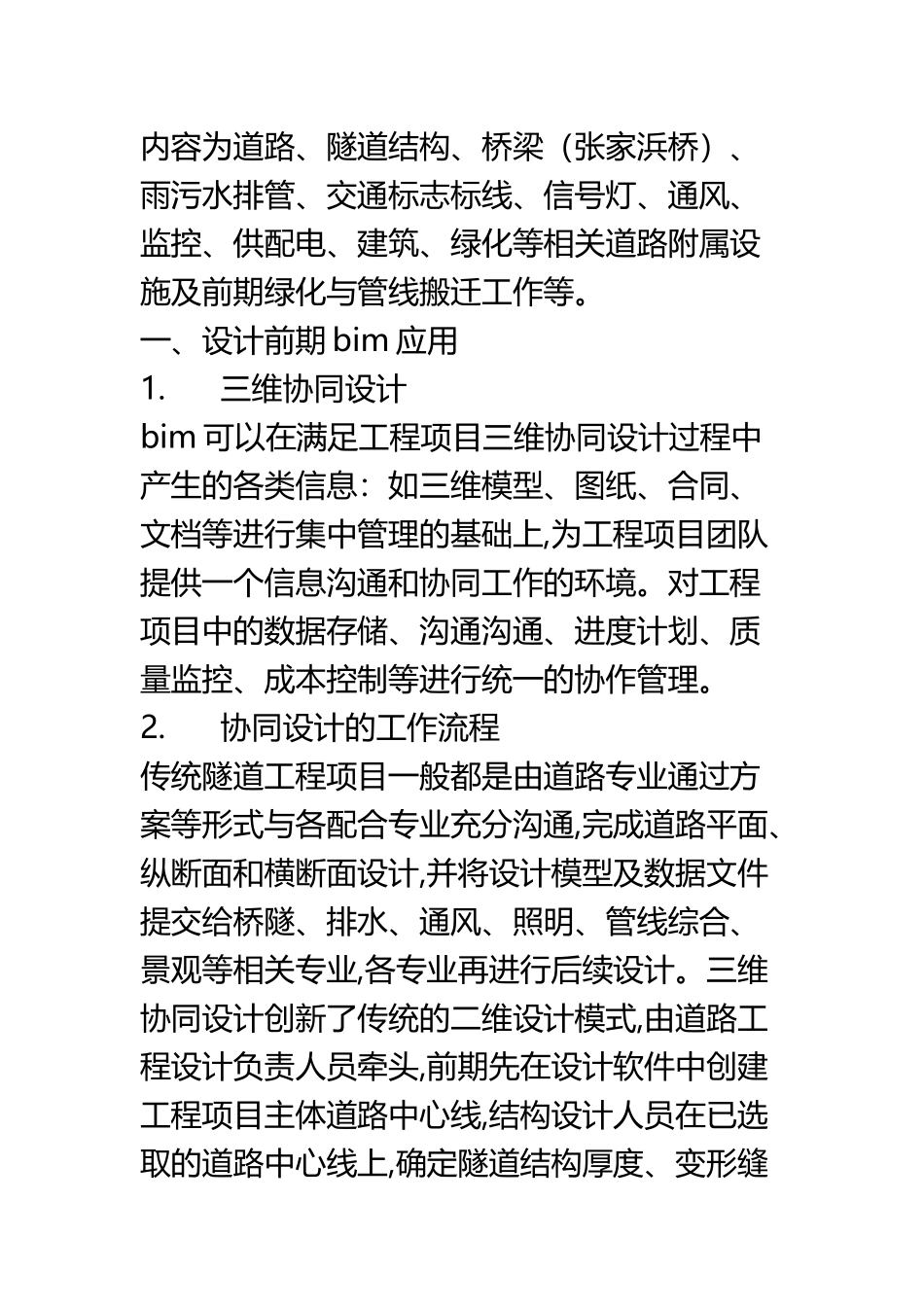

BIM 技术在城市隧道工程中的应用(11 页)Good is good, but better carries it.精益求精，善益求善。BIM 技术在城市隧道工程中的应用摘要：bim 技术在市政工程行业得到日益深化的应用与推广。本文以杨高南路新建隧道工程为例，从设计前期到施工阶段全过程结合 bim技术实现三维协同设计、设计方案比对、可视化技术、管线碰撞检查、工程算量、施工方案模拟、3d 激光扫描应用并搭建了 bim 信息管理平台进行施工过程的管理。关键词：三维协同设计、工程算量、施工方案模拟、3d 激光扫描、bim 信息管理平台项目概况杨高路（世纪大道～浦建路）项目位于浦东新区花木行政中心,线路呈西南-东北走向,沿线地块规划以商办为主,兼有部分居住用地,将在未来5 年内陆续开发建设,该区域具有集中开发,定位高端的特点,是陆家嘴金融城东扩的重要组成部分,本次改造既是利用商务走廊开发,提升保障杨高路的干线功能的最佳时机,也是改善该区域交通功能混杂,通行效率较低的实际需要。该项目工程范围北起世纪大道下立交（世纪大道环岛桃林路）,南至浦建路（浦建路跨线桥）,工程范围全长约 1975m,道路等级为城市主干路。建设内容为道路、隧道结构、桥梁（张家浜桥）、雨污水排管、交通标志标线、信号灯、通风、监控、供配电、建筑、绿化等相关道路附属设施及前期绿化与管线搬迁工作等。一、设计前期 bim 应用1. 三维协同设计bim 可以在满足工程项目三维协同设计过程中产生的各类信息：如三维模型、图纸、合同、文档等进行集中管理的基础上,为工程项目团队提供一个信息沟通和协同工作的环境。对工程项目中的数据存储、沟通沟通、进度计划、质量监控、成本控制等进行统一的协作管理。2. 协同设计的工作流程传统隧道工程项目一般都是由道路专业通过方案等形式与各配合专业充分沟通,完成道路平面、纵断面和横断面设计,并将设计模型及数据文件提交给桥隧、排水、通风、照明、管线综合、景观等相关专业,各专业再进行后续设计。三维协同设计创新了传统的二维设计模式,由道路工程设计负责人员牵头,前期先在设计软件中创建工程项目主体道路中心线,结构设计人员在已选取的道路中心线上,确定隧道结构厚度、变形缝位置等等,并与通风、照明、排水等专业沟通确定设施设备的布设位置,同步在模型结构树上发布设计参数,接下来由不同专业的设计人员完成后续的深化建模工作。下面是三维协同设计的工作流程：1）搭建项目设计团队架构、系统中分配专业设计人员角色和权限；2...
