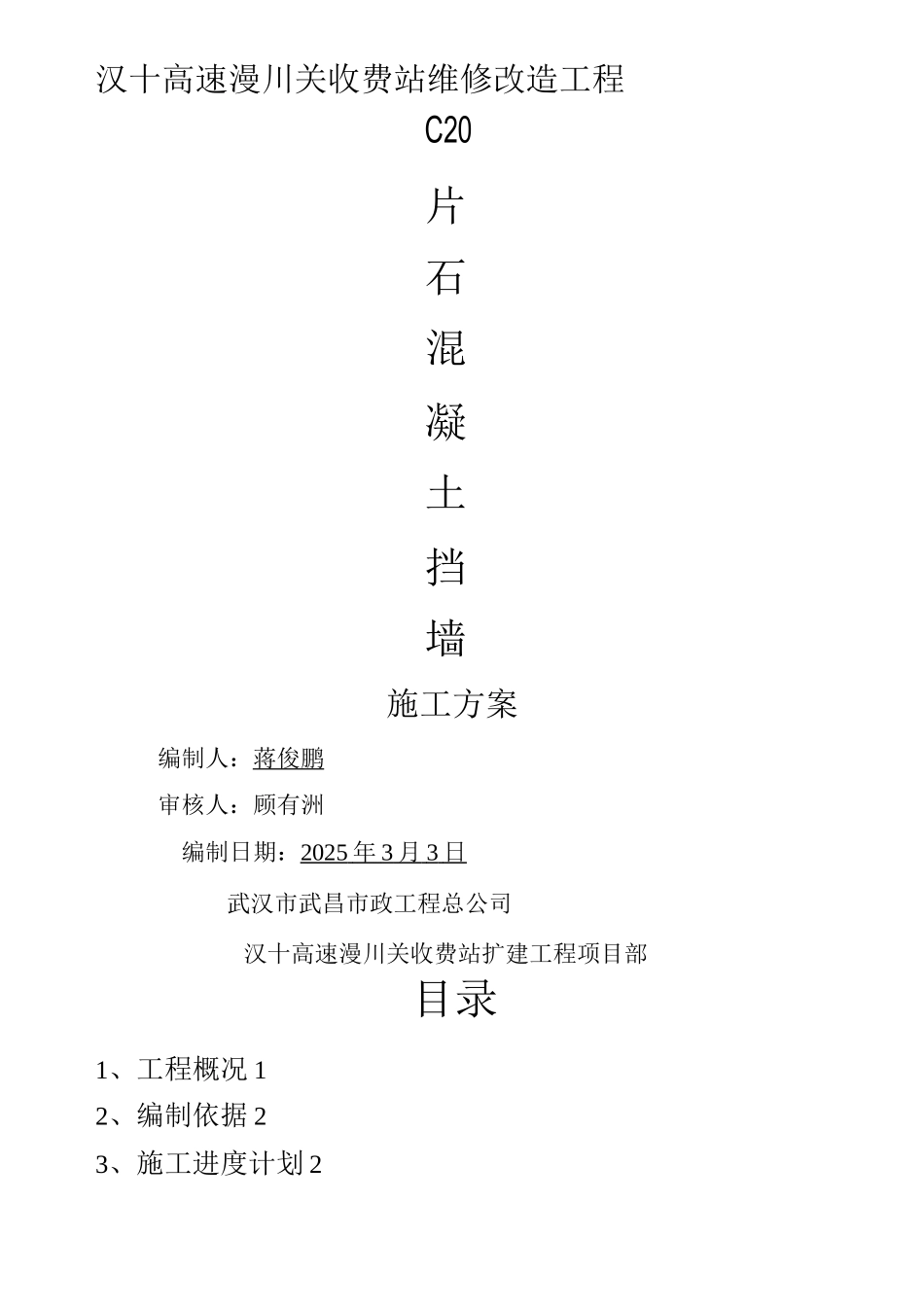

汉十高速漫川关收费站维修改造工程C20片石混凝土挡墙施工方案编制人：蒋俊鹏审核人：顾有洲编制日期：2025 年 3 月 3 日 武汉市武昌市政工程总公司汉十高速漫川关收费站扩建工程项目部目录1、工程概况 12、编制依据 23、施工进度计划 24、施工工艺 25、质量控制及检验 76、安全生产文明施工 8K104+210~K104+324.7、K104+405.3~K104+413.3 段C20 片石混凝土挡墙施工方案一、工程概况本项目为汉十高速漫川关收费站维修改造工程，在主线右幅路基 加宽，右幅路基填筑边坡设 C20 片石混凝土仰斜式路堤墙，里程桩号 为 K104+210~K104+355、K104+405.3~K104+413,挡墙高 3~8 米，采纳 C20 片石混凝土浇筑。二、编制依据1. 《公路路基施工技术法律规范》JTGF10-262. 《公路工程质量检验评定标准》JTG F80/1-243. 漫川关收费站维修改造工程设计图(EXBSFZ.4.12)。4. 现场踏勘调查资料。三、施工进度计划计划 2025-3-15 开工，2025-06-10 完工。四、施工工艺1、施工准备1.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的 及时上报相关人员进行复查。1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片石。1.3 C20 砼实行自建拌合站现场搅拌。1.4 修建临时施工便道、布置材料堆放场地、备料及设备安置场 地。2、施工工艺流程（见下图）施工准 k 测量放线 基槽开挖 立模加固 ►安 装泄水孔一做滤水•―,浇筑混凝土并人工摆片石—拆除模 板一养护3、施工方案本段挡墙采纳 C20 片石混凝土浇筑,根据实际地质情况，采纳跳槽 开挖，分段浇筑的的施工方法。待挡墙修建至一定高度时，采纳机械 对挡墙进行回填，形成流水施工向前推动，直至挡墙完毕3.1 施工场地准备3.1. 1 测量放线，定出桩位中心线及开挖边界线。3.2 开挖基槽开挖采纳 1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据 现场地质情况进行分段开挖，每段 15 或 20 米。机械开挖至基底设计 标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的情况下 改用人工进行基底清理，确保基底符合设计及相关法律规范要求。并做好 降排水措施。3.3 基础施工3.3. 1 片石混凝土采纳沿槽浇筑，浇筑过程中，严格控制设计 C20 配合比，砼中片石的掺量控制在 30%范围以内。片石用人工摆放，分散 布置。采纳插入式 50 型振动棒进行振捣，砼振捣密实，振捣过程 中快插慢抽，插点均匀排列。无漏振，砼外观无...
