C20毛石混凝土挡土墙施工方案

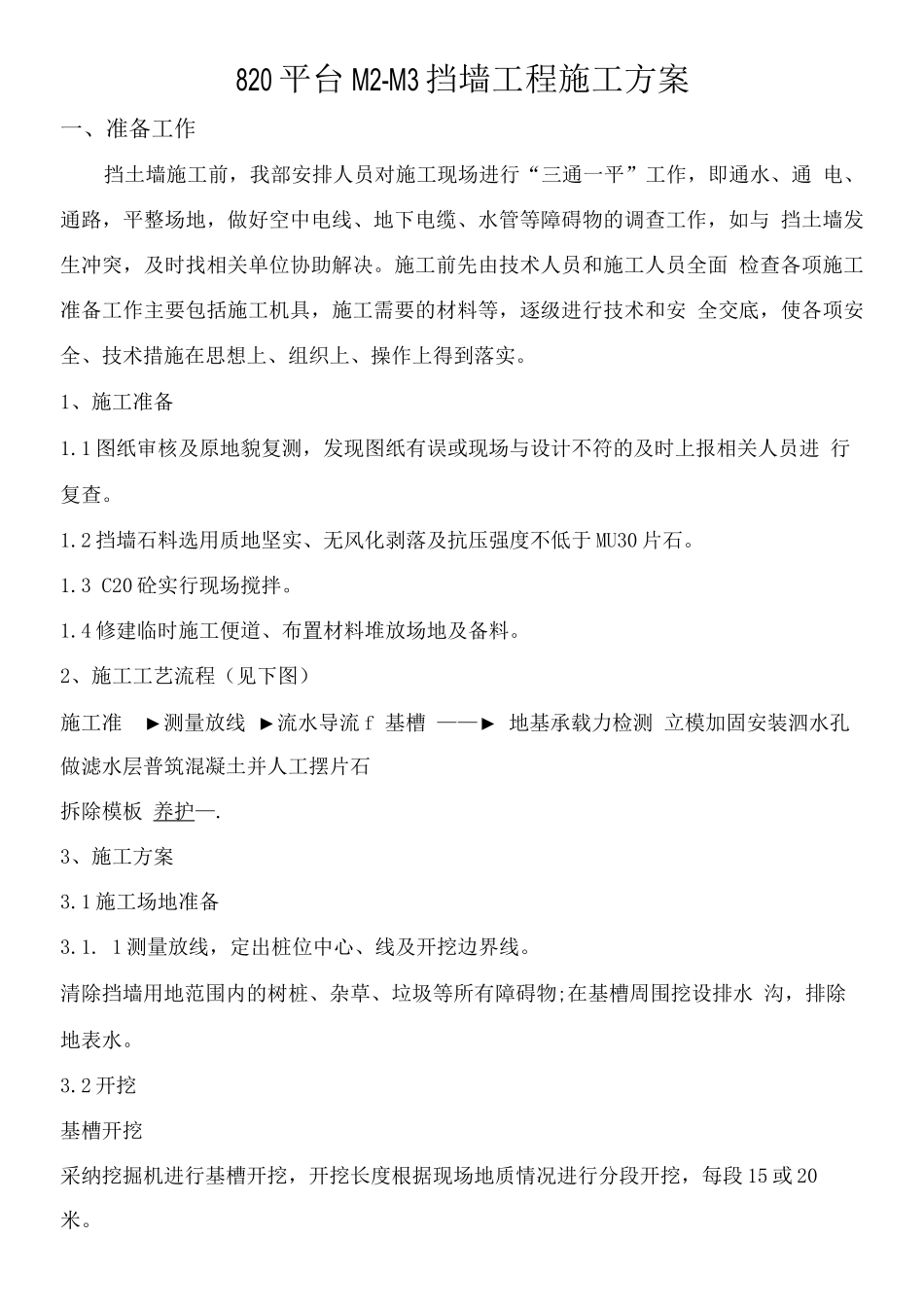

820 平台 M2-M3 挡墙工程施工方案一、准备工作挡土墙施工前，我部安排人员对施工现场进行“三通一平”工作，即通水、通 电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与 挡土墙发生冲突，及时找相关单位协助解决。施工前先由技术人员和施工人员全面 检查各项施工准备工作主要包括施工机具，施工需要的材料等，逐级进行技术和安 全交底，使各项安全、技术措施在思想上、组织上、操作上得到落实。1、施工准备1.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进 行复查。1.2 挡墙石料选用质地坚实、无风化剥落及抗压强度不低于 MU30 片石。1.3 C20 砼实行现场搅拌。1.4 修建临时施工便道、布置材料堆放场地及备料。2、施工工艺流程（见下图）施工准 ►测量放线 ►流水导流 f 基槽 ——► 地基承载力检测 立模加固安装泗水孔做滤水层普筑混凝土并人工摆片石拆除模板 养护—.3、施工方案3.1 施工场地准备3.1. 1 测量放线，定出桩位中心、线及开挖边界线。清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水 沟，排除地表水。3.2 开挖基槽开挖采纳挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段 15 或 20 米。机械开挖至基底设计标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的 情况下改用人工进行基底清理，确保基底符合设计及相关法律规范要求。3.3 垫层施工3.3. 1 毛石混凝土采纳沿槽浇筑，浇筑过程中，严格控制配合比，砼中石料的掺量控制 在 25%范围以内。石料用人工摆放，分散布置。采纳插入式振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。无漏振，无 蜂窝麻面等。砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。在毛石砼浇筑过程中，现场取样制作砼试件，标准养护 28 天后送试验室检测。3.4 墙身浇筑垫层浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。模板安装.(1) 模板采纳胶合木模板，禁止使用有缺角、破损的模板。(2) 保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(3) 具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中 可能产生的各项负荷。(4) 模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水(5) 模板与砼的接触面应清理洁净并涂刷脱膜剂，但不得影响模板结构性能。模板 使用后应按规定修...
