C20片石混凝土挡土墙施工组织方案

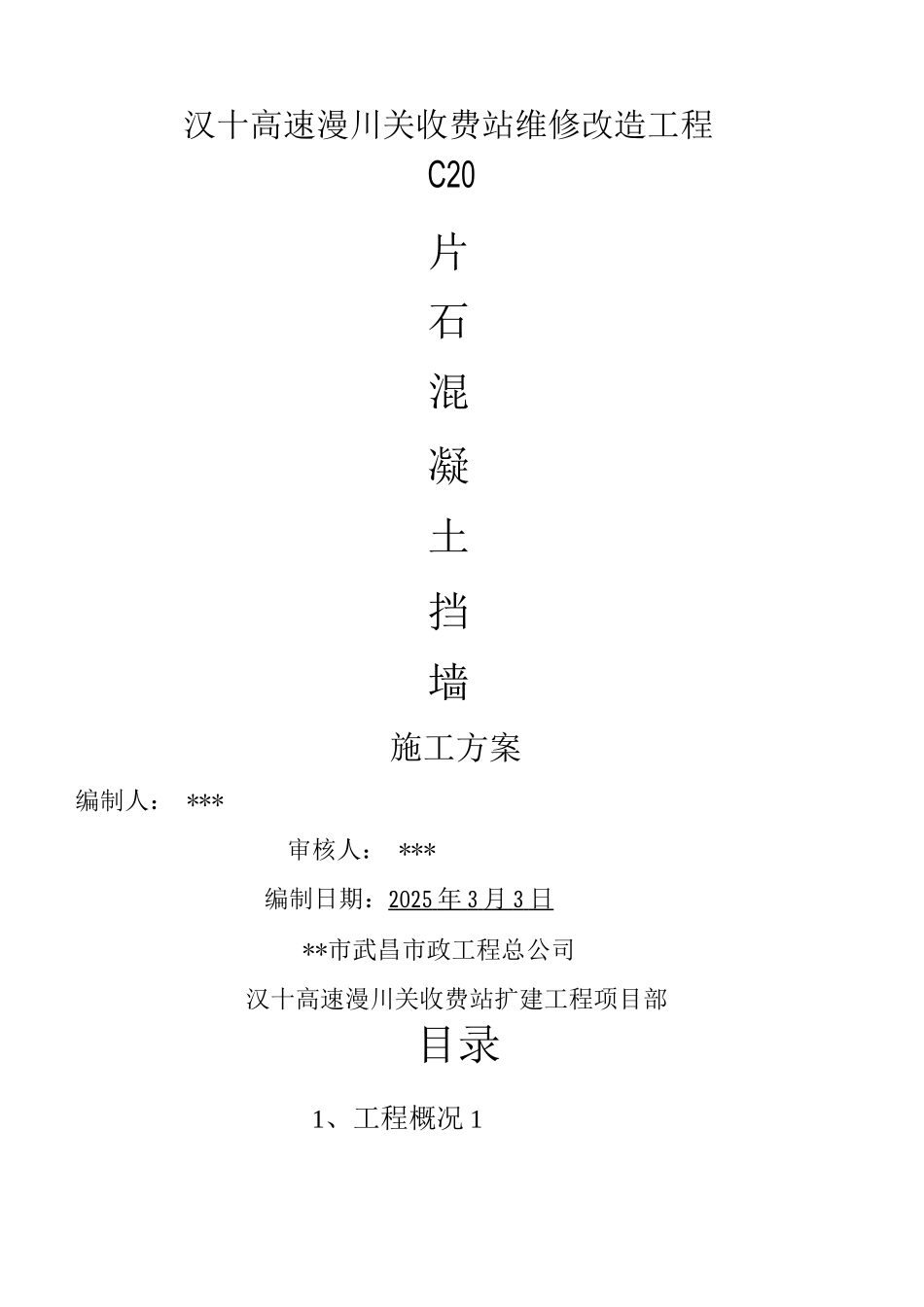

汉十高速漫川关收费站维修改造工程C20片石混凝土挡墙施工方案编制人： ***审核人： ***编制日期：2025 年 3 月 3 日 **市武昌市政工程总公司汉十高速漫川关收费站扩建工程项目部目录1、工程概况 12、编制依据 23、施工进度计划 24、施工工艺 25、质量控制及检验 76、安全生产文明施工 8K104+210~K104+324.7、K104+405.3~K104+413.3 段C20 片石混凝土挡墙施工方案一、工程概况 本项目为汉十高速漫川关收费站维修改造工程，在主 线右幅路基加宽,右幅路基填筑边坡设 C20 片石混凝土仰斜式路堤墙, 里程桩号为 K104+210~K104+355、K104+405.3~K104+413，挡墙高 3~8 米，采纳 C20 片石混凝土浇筑.二、编制依据1. 《公路路基施工技术法律规范》JTGF10-262. 《公路工程质量检验评定标准》JTG F80/1-243.漫川关收费站维修改造工程设计图〔.4.现场踏勘调查资料.三、施工进度计划计划 2025-3-15 开工，2025-06-10 完工.四、施工工艺1、施工准备1.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时 上报相关人员进行复查.1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片 石.1.3 C20 砼实行自建拌合站现场搅拌.1.4 修建临时施工便道、布置材料堆放场地、备料及设备安置场地.2、施工工艺流程＜见下图〉施工准 测量放线 槽开挖 立模加固 安装泄水孔一做滤水层一＞ 浇筑混凝土并人工摆片石 一拆除模 板一养护3、施工方案本段挡墙采纳 C20 片石混凝土浇筑，根据实际地质情况，采纳跳槽 开挖，分段浇筑的的施工方法.待挡墙修建至一定高度时，采纳机械对 挡墙进行回填，形成流水施工向前推动,直至挡墙完毕 3.1 施工场地准 备3.1. 1 测量放线，定出桩位中心线及开挖边界线.3.2 开挖基槽开挖采纳 1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场 地质情况进行分段开挖，每段 15 或 20 米.机械开挖至基底设计标高以 上 10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人 工进行基底清理，确保基底符合设计及相关法律规范要求.并做好降排水 措施.3.3 基础施工片石混凝土采纳沿槽浇筑，浇筑过程中，严格控制设计 C20 配合 比,砼中片石的掺量控制在 30%范围以内.片石用人工摆放，分散布置.采纳插入式 50 型振动棒进行振捣，砼振捣密实，振捣过程中快插 慢抽,插点均匀排列.无漏振，砼外观无蜂窝麻面等.砼浇筑完成后及时养护，防止由于内外温...
