coreldraw曲线和线段的绘制和编辑专题培训课件

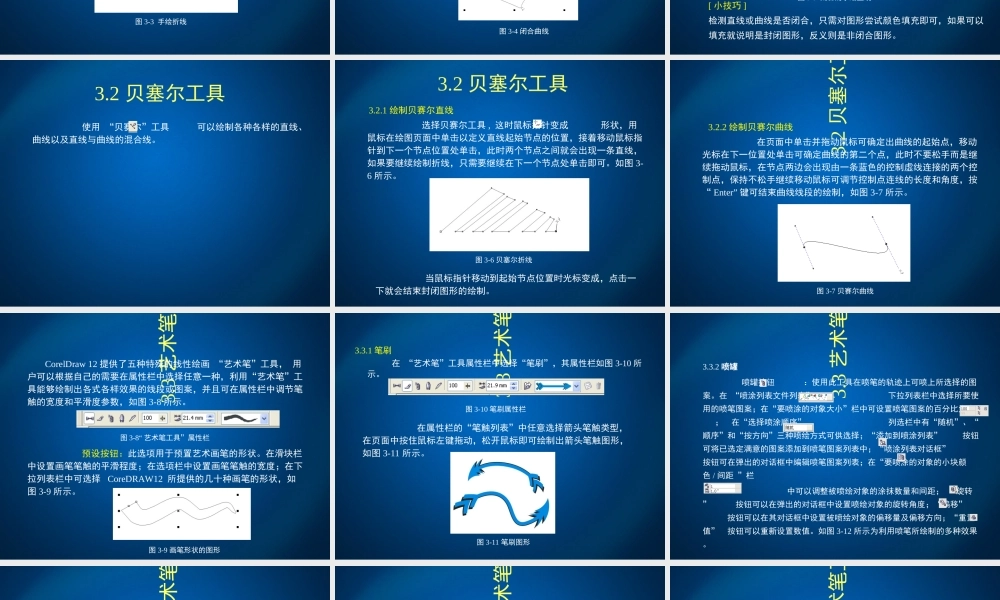

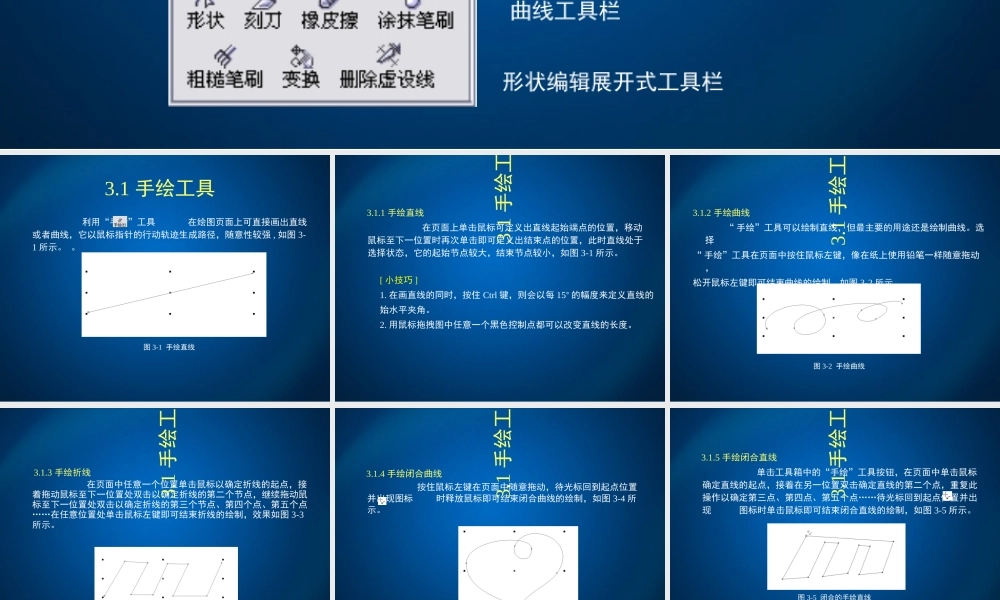

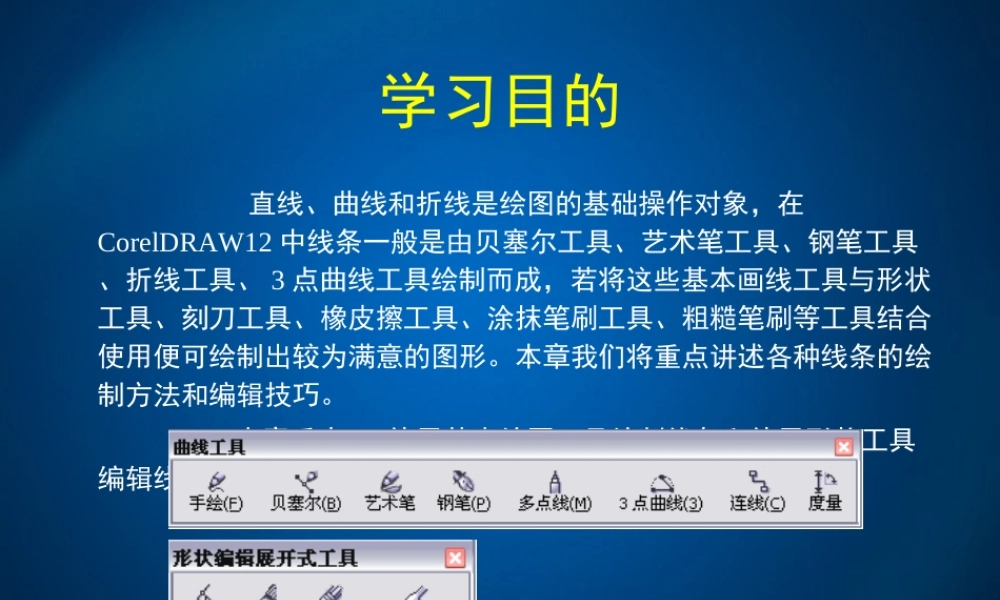

学习目的 直线、曲线和折线是绘图的基础操作对象，在CorelDRAW12 中线条一般是由贝塞尔工具、艺术笔工具、钢笔工具、折线工具、 3 点曲线工具绘制而成，若将这些基本画线工具与形状工具、刻刀工具、橡皮擦工具、涂抹笔刷工具、粗糙笔刷等工具结合使用便可绘制出较为满意的图形。本章我们将重点讲述各种线条的绘制方法和编辑技巧。 本章重点： 使用基本绘图工具绘制线条和使用形状工具编辑线条。 形状编辑展开式工具栏曲线工具栏 3.1 手绘工具 利用“手绘”工具 在绘图页面上可直接画出直线或者曲线，它以鼠标指针的行动轨迹生成路径，随意性较强 , 如图 3-1 所示。 。图 3-1 手绘直线 3.1 手绘工具 3.1.1 手绘直线 在页面上单击鼠标可定义出直线起始端点的位置，移动鼠标至下一位置时再次单击即可定义出结束点的位置，此时直线处于选择状态，它的起始节点较大，结束节点较小，如图 3-1 所示。[ 小技巧 ]1. 在画直线的同时，按住 Ctrl 键，则会以每 15° 的幅度来定义直线的始水平夹角。2. 用鼠标拖拽图中任意一个黑色控制点都可以改变直线的长度。 3.1 手绘工具 3.1.2 手绘曲线 “ 手绘”工具可以绘制直线，但最主要的用途还是绘制曲线。选择“ 手绘”工具在页面中按住鼠标左键，像在纸上使用铅笔一样随意拖动，松开鼠标左键即可结束曲线的绘制，如图 3-2 所示。图 3-2 手绘曲线 3.1.3 手绘折线 在页面中任意一个位置单击鼠标以确定折线的起点，接着拖动鼠标至下一位置处双击以确定折线的第二个节点，继续拖动鼠标至下一位置处双击以确定折线的第三个节点、第四个点、第五个点……在任意位置处单击鼠标左键即可结束折线的绘制，效果如图 3-3所示。 图 3-3 手绘折线3.1 手绘工具 3.1.4 手绘闭合曲线 按住鼠标左键在页面中随意拖动，待光标回到起点位置并出现图标 时释放鼠标即可结束闭合曲线的绘制，如图 3-4 所示。图 3-4 闭合曲线3.1 手绘工具 3.1.5 手绘闭合直线 单击工具箱中的“手绘”工具按钮，在页面中单击鼠标确定直线的起点，接着在另一位置双击确定直线的第二个点，重复此操作以确定第三点、第四点、第五个点……待光标回到起点位置并出现 图标时单击鼠标即可结束闭合直线的绘制，如图 3-5 所示。图 3-5 闭合的手绘直线[ 小技巧 ]检测直线或曲线是否闭合，只需对图形尝试颜色填充即可，如果可以填充就说明是封闭图形，反义则是非闭合图形。3.1 手绘工具 3.2 ...
