CT图像后处置技术专题培训课件

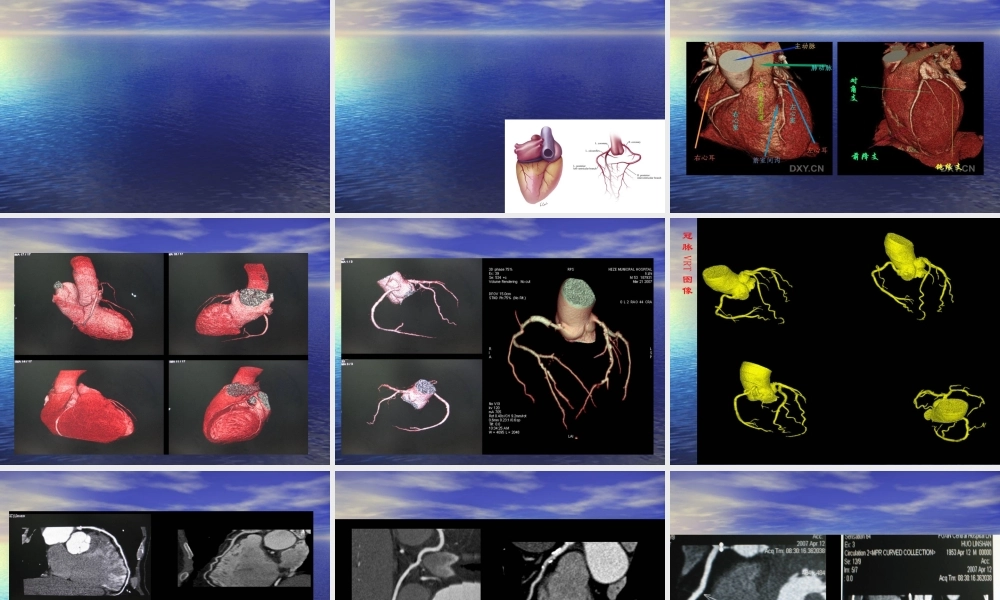

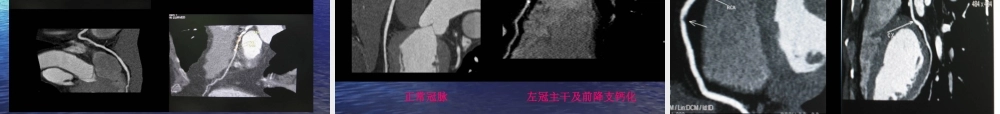

1.MSCT 后处理技术在冠脉疾病检查中的应用2.MSCTMSCT 后处理技术在颅脑、五官疾病检查中的应用3后处理技术在胸部疾病检查中的应用4.MSCT 后处理技术在腹部疾病检查中的应用5.MSCT 后处理技术在血管疾病检查中的应用6.MSCT 后处理技术在骨、关节疾病检查中的应用MSCT 后处理技术1. 实时多平面重建（ MPR)2. 曲面重建（ CPR)3. 最大密度投影（ MIP)4. 最小密度投影（ MIN—IP)5.X— 线模拟投影6. 透明化 X— 线模拟投影（ 4D ）7 表面重建8. 高级三维容积漫游（ VRT ）9.MSCT 仿真内窥镜（ VE）10. 其它多平面重建（ MPR)•定义：是从原始横断面图像获得人体相应组织器官任意层面的冠状 . 矢状 . 横轴面和斜面的二维图像的后处理方法。•应用：适用全身各个系统组织器官的形态学改变，尤其对判断颅底 . 颈部 . 肺门 . 纵隔 . 腹部 . 血管等解剖结构复杂部位的病变性质 . 侵及范围 . 彼邻关系和小的骨折碎片和动脉夹层破口及胆道 . 输尿管结石的定位诊断具有明显优势。曲面重建（ CPR ）•它是 MPR 的一种特殊方式，适用于展示人体曲面结构的器官（如颌面骨 . 骶骨 . 走行迂曲的血管 . 支气管 . 胰腺等）的全貌。最大密度投影（ MIP ）•它是利用容积数据中在视线方向上密度最大的全部像元值成像的投影技术之一。•其主要优势是可以较真实地反映组织的密度差异，清晰确切地显示经对比剂强化的血管形态 . 走行 . 异常改变和血管壁的钙化以及分布范围，对骨折 . 骨肿瘤 . 骨质疏松等造成的骨质密度改变也较敏感。最小密度投影（ Min － IP ）•利用容积数据中在视线方向上密度最小的元素成像的投影技术。X— 线模拟投影•是利用容积数据中在视线方向上的全部像元值的投影技术。•重建后的图像效果效果类似于 X 线片。•优势：多角度 . 多方位投影。可去处与靶器官重叠的组织器官影像干扰。•主要用于骨骼病变的显示。透明化 x— 线模拟投影（ 4D ）•是由 x— 线模拟投影技术衍生出来的以透明方式的图像。•应用：中空器官和骨骼等表面组织结构密度明显高于内部组织密度的器官。如气道 . 食道 . 胃肠道 . 血管 . 长骨 . 扁骨等。高级三维容积漫游（ VRT ）8.MSCT 仿真内窥镜（ VE ）•它是一种特殊的三维图像后处理技术，由于该技术重建后的图像效果类似于纤维内窥镜所见，所以称为 CT 仿真内窥镜。•优势： 1 ）图像清晰 2 ）三维空间关系...
