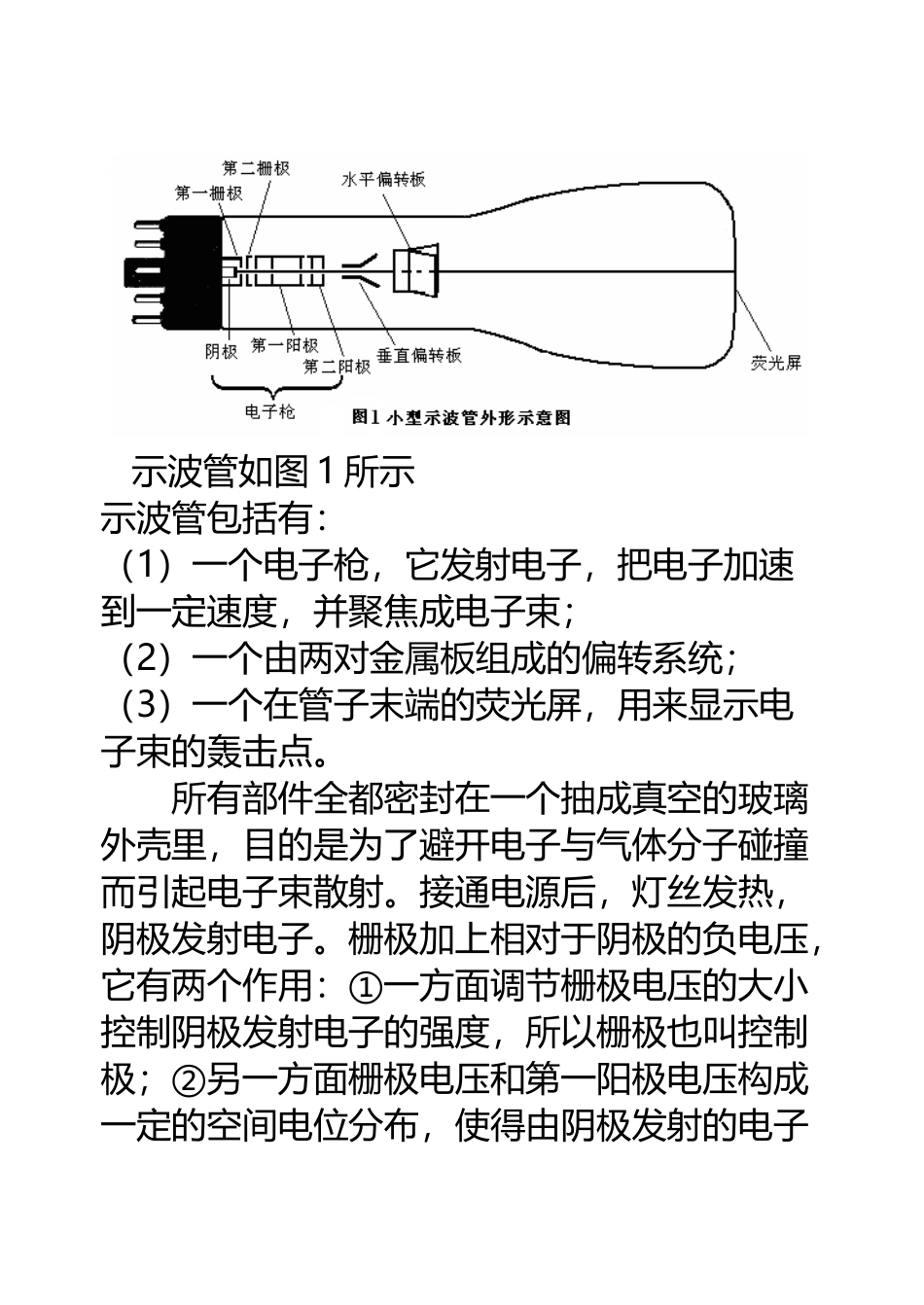

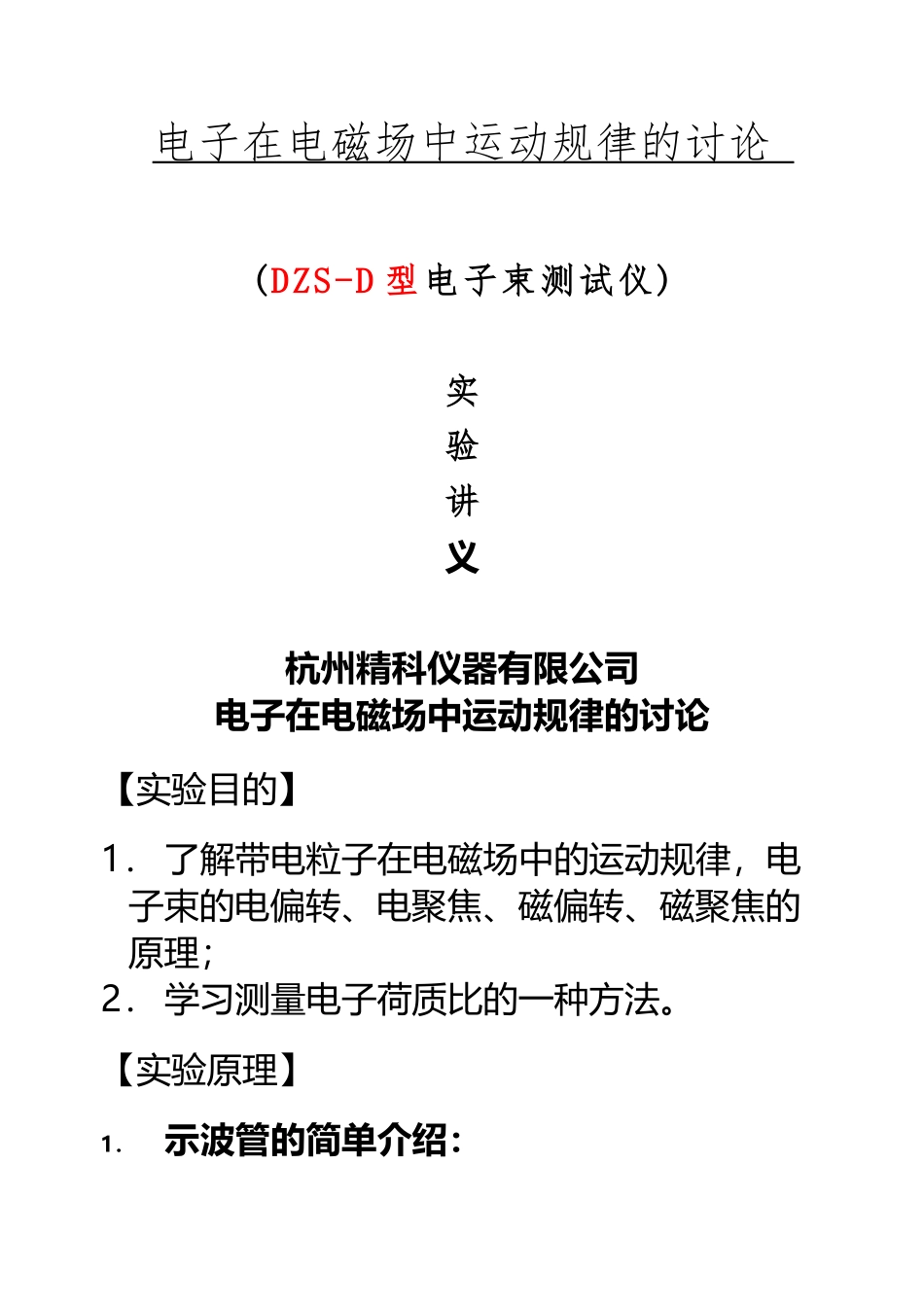

DZS-D 电子在电磁场中运动规律的讨论(定稿)(23 页)Good is good, but better carries it.精益求精，善益求善。电子在电磁场中运动规律的讨论 (DZS-D 型电子束测试仪)实验讲义杭州精科仪器有限公司电子在电磁场中运动规律的讨论【实验目的】1． 了解带电粒子在电磁场中的运动规律，电子束的电偏转、电聚焦、磁偏转、磁聚焦的原理；2． 学习测量电子荷质比的一种方法。【实验原理】1．示波管的简单介绍： 示波管如图 1 所示示波管包括有：（1）一个电子枪，它发射电子，把电子加速到一定速度，并聚焦成电子束；（2）一个由两对金属板组成的偏转系统；（3）一个在管子末端的荧光屏，用来显示电子束的轰击点。所有部件全都密封在一个抽成真空的玻璃外壳里，目的是为了避开电子与气体分子碰撞而引起电子束散射。接通电源后，灯丝发热，阴极发射电子。栅极加上相对于阴极的负电压，它有两个作用：①一方面调节栅极电压的大小控制阴极发射电子的强度，所以栅极也叫控制极；②另一方面栅极电压和第一阳极电压构成一定的空间电位分布，使得由阴极发射的电子束在栅极附近形成一个交叉点。第一阳极和第二阳极的作用一方面构成聚焦电场，使得经过第一交叉点又发散了的电子在聚焦场作用下又会聚起来；另一方面使电子加速，电子以高速打在荧光屏上，屏上的荧光物质在高速电子轰击下发出荧光，荧光屏上的发光亮度取决于到达荧光屏的电子数目和速度，改变栅压及加速电压的大小都可控制光点的亮度。水平偏转板和垂直偏转板是互相垂直的平行板，偏转板上加以不同的电压，用来控制荧光屏上亮点的位置。2．电子的加速和电偏转： 为了描述电子的运动，我们选用了一个直角坐标系，其 轴沿示波管管轴， 轴是示波管正面所在平面上的水平线， 轴是示波管正面所在平面上的竖直线。从阴极发射出来通过电子枪各个小孔的一个电子，它在从阳极射出时在 方向上具有速度； 的值取决于 和之间的电位差（图 2）。电子从 移动到，位能降低了；因此，假如电子逸出阴极时的初始动能可以忽略不计，那么它从射出时的动能 就由下式确定： （1）此后，电子再通过偏转板之间的空间。假如偏转板之间没有电位差，那么电子将笔直地通过。最后打在荧光屏的中心（假定电子枪描准了中心）形成一个小亮点。但是，假如两个垂直偏转板（水平放置的一对）之间加有电位差 ，使偏转板之间形成一个横向电场 ，那么作用在电子上的电场力便使电子获得一个横向速度 ，但却不改变...
