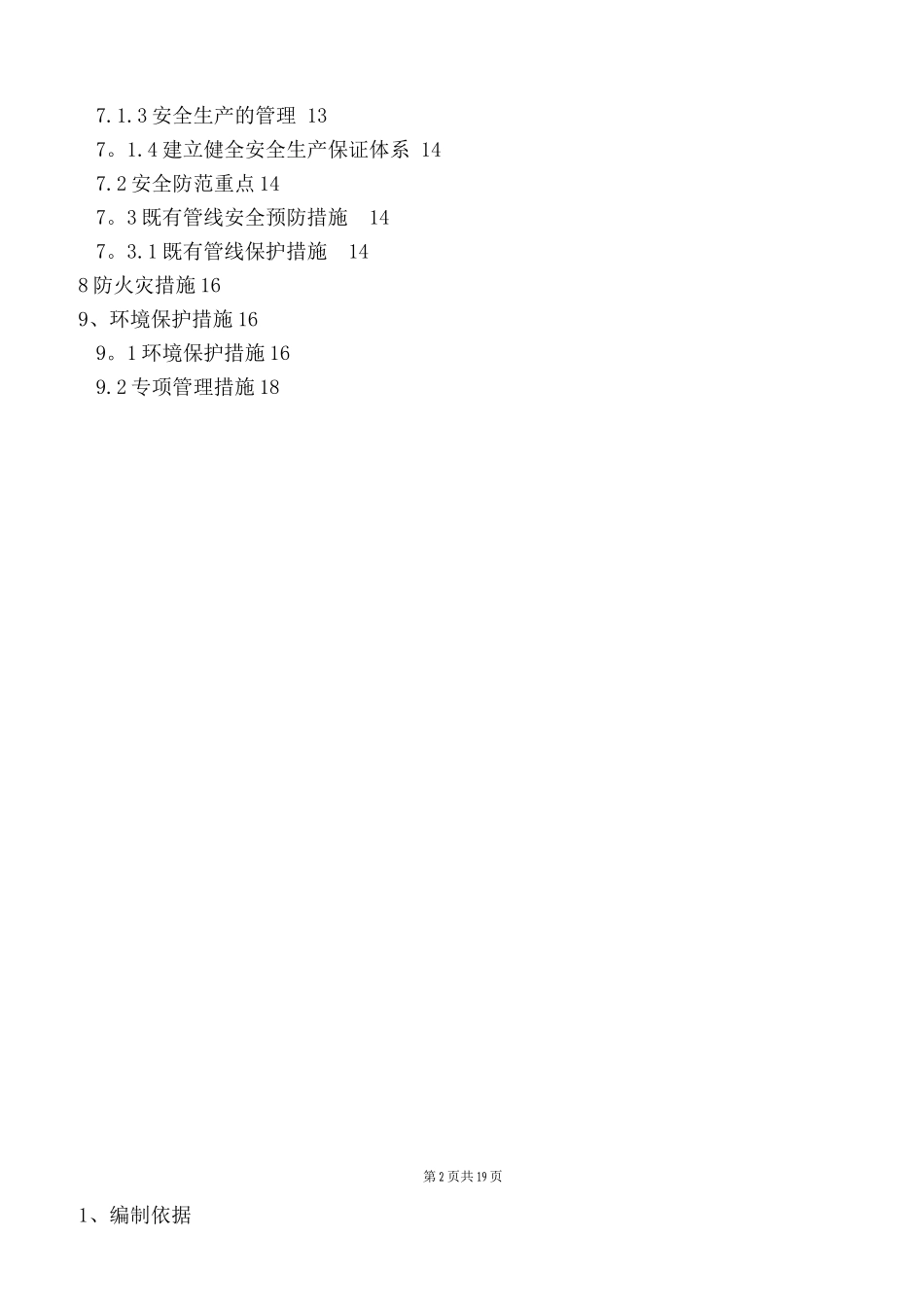

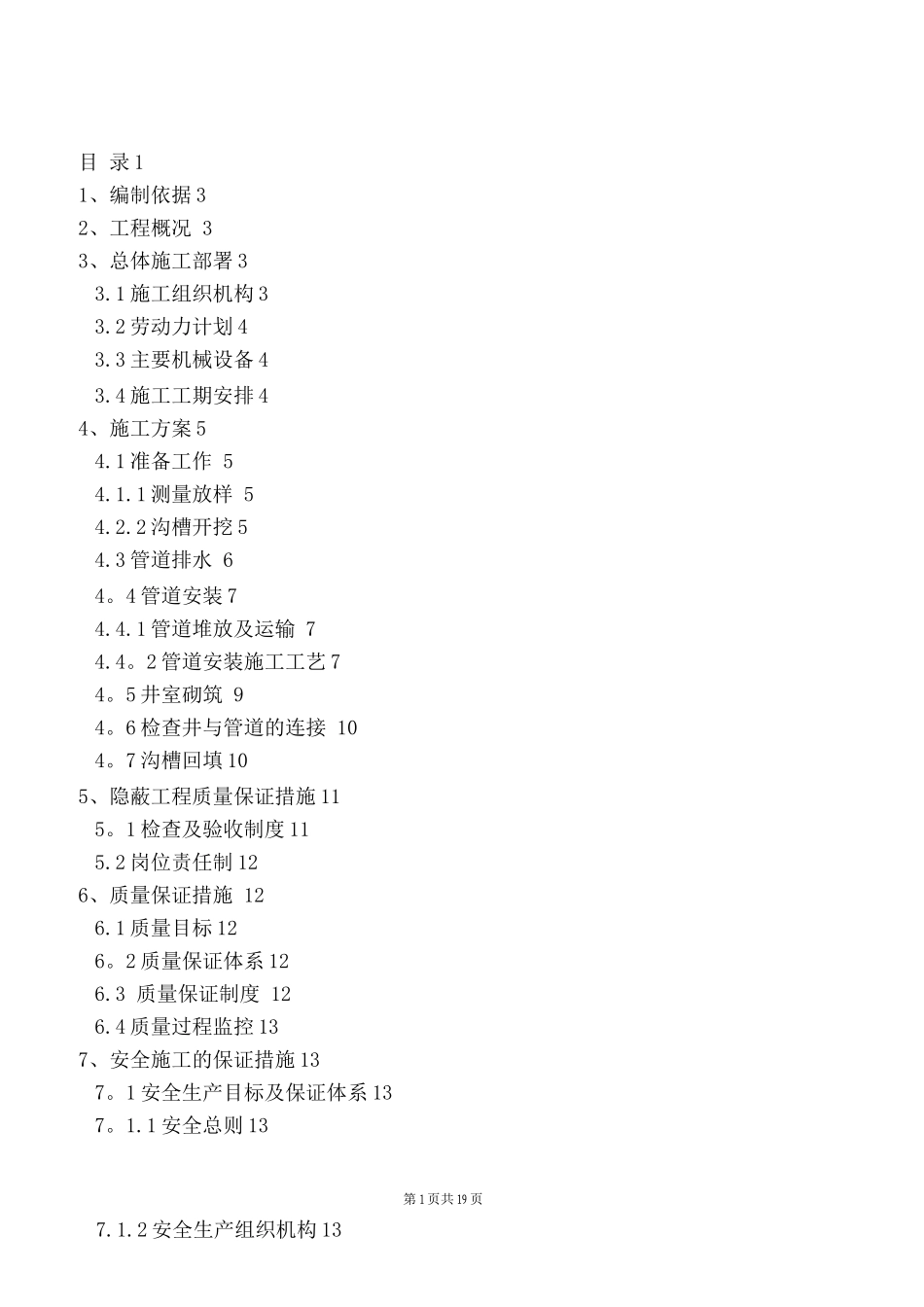

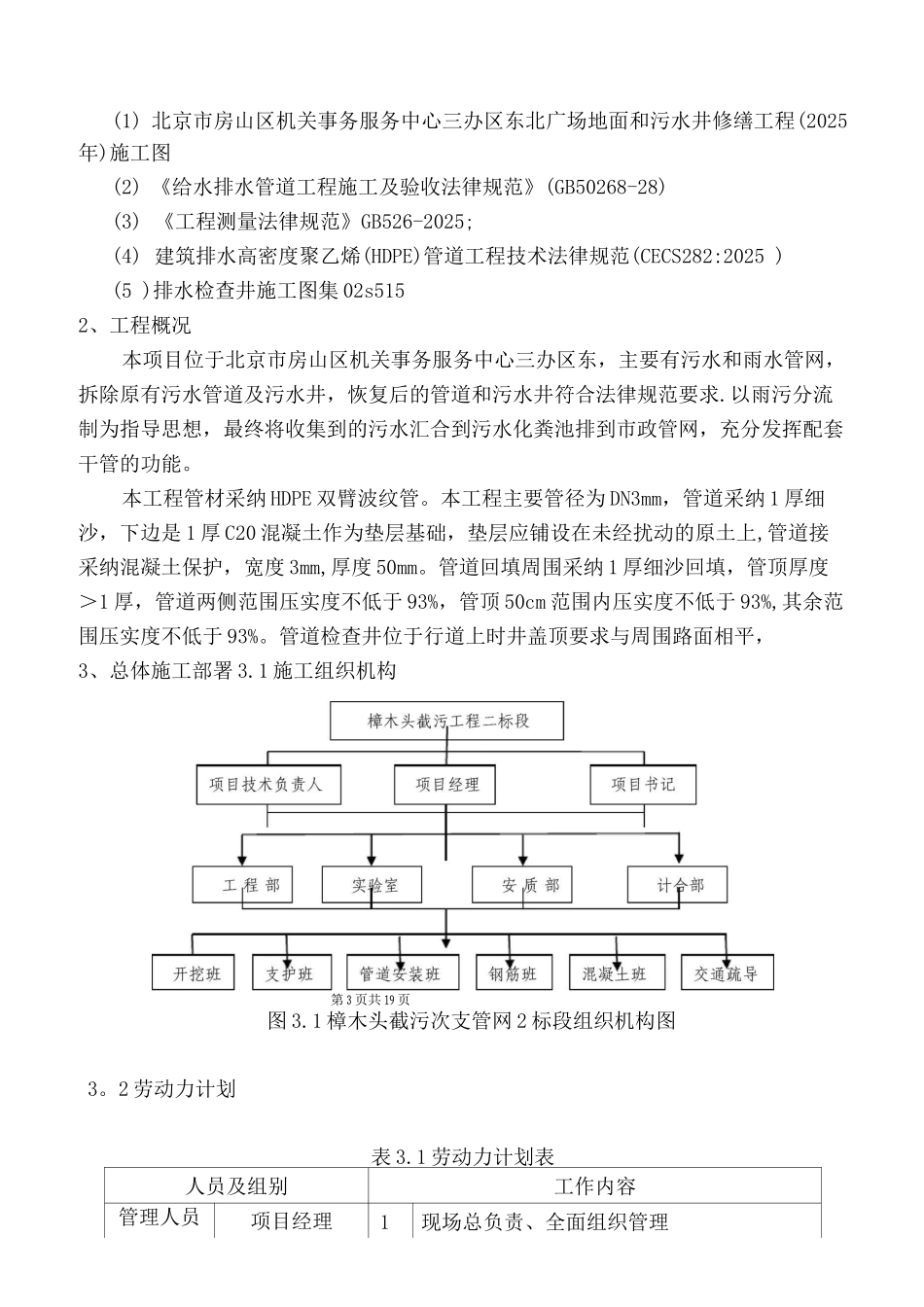

目 录 11、编制依据 32、工程概况 33、总体施工部署 33.1 施工组织机构 33.2 劳动力计划 43.3 主要机械设备 43.4 施工工期安排 44、施工方案 54.1 准备工作 54.1.1 测量放样 54.2.2 沟槽开挖 54.3 管道排水 64。4 管道安装 74.4.1 管道堆放及运输 74.4。2 管道安装施工工艺 74。5 井室砌筑 94。6 检查井与管道的连接 104。7 沟槽回填 105、隐蔽工程质量保证措施 115。1 检查及验收制度 115.2 岗位责任制 126、质量保证措施 126.1 质量目标 126。2 质量保证体系 126.3 质量保证制度 126.4 质量过程监控 137、安全施工的保证措施 137。1 安全生产目标及保证体系 137。1.1 安全总则 13第 1 页共 19 页7.1.2 安全生产组织机构 137.1.3 安全生产的管理 137。1.4 建立健全安全生产保证体系 147.2 安全防范重点 147。3 既有管线安全预防措施 147。3.1 既有管线保护措施 148 防火灾措施 169、环境保护措施 169。1 环境保护措施 169.2 专项管理措施 18第 2 页共 19 页1、编制依据(1) 北京市房山区机关事务服务中心三办区东北广场地面和污水井修缮工程(2025年)施工图(2) 《给水排水管道工程施工及验收法律规范》(GB50268-28)(3) 《工程测量法律规范》GB526-2025;(4) 建筑排水高密度聚乙烯(HDPE)管道工程技术法律规范(CECS282:2025 )(5 )排水检查井施工图集 02s5152、工程概况本项目位于北京市房山区机关事务服务中心三办区东，主要有污水和雨水管网，拆除原有污水管道及污水井，恢复后的管道和污水井符合法律规范要求.以雨污分流制为指导思想，最终将收集到的污水汇合到污水化粪池排到市政管网，充分发挥配套干管的功能。本工程管材采纳 HDPE 双臂波纹管。本工程主要管径为 DN3mm，管道采纳 1 厚细沙，下边是 1 厚 C20 混凝土作为垫层基础，垫层应铺设在未经扰动的原土上,管道接采纳混凝土保护，宽度 3mm,厚度 50mm。管道回填周围采纳 1 厚细沙回填，管顶厚度＞1 厚，管道两侧范围压实度不低于 93%，管顶 50cm 范围内压实度不低于 93%,其余范围压实度不低于 93%。管道检查井位于行道上时井盖顶要求与周围路面相平，3、总体施工部署 3.1 施工组织机构第 3 页共 19 页图 3.1 樟木头截污次支管网 2 标段组织机构图3。2 劳动力计划表 3.1 劳动力计划表人员及组别工作内容管理人员项目经理1现场总负责、全面组织管理技术负责人1现场技术...
