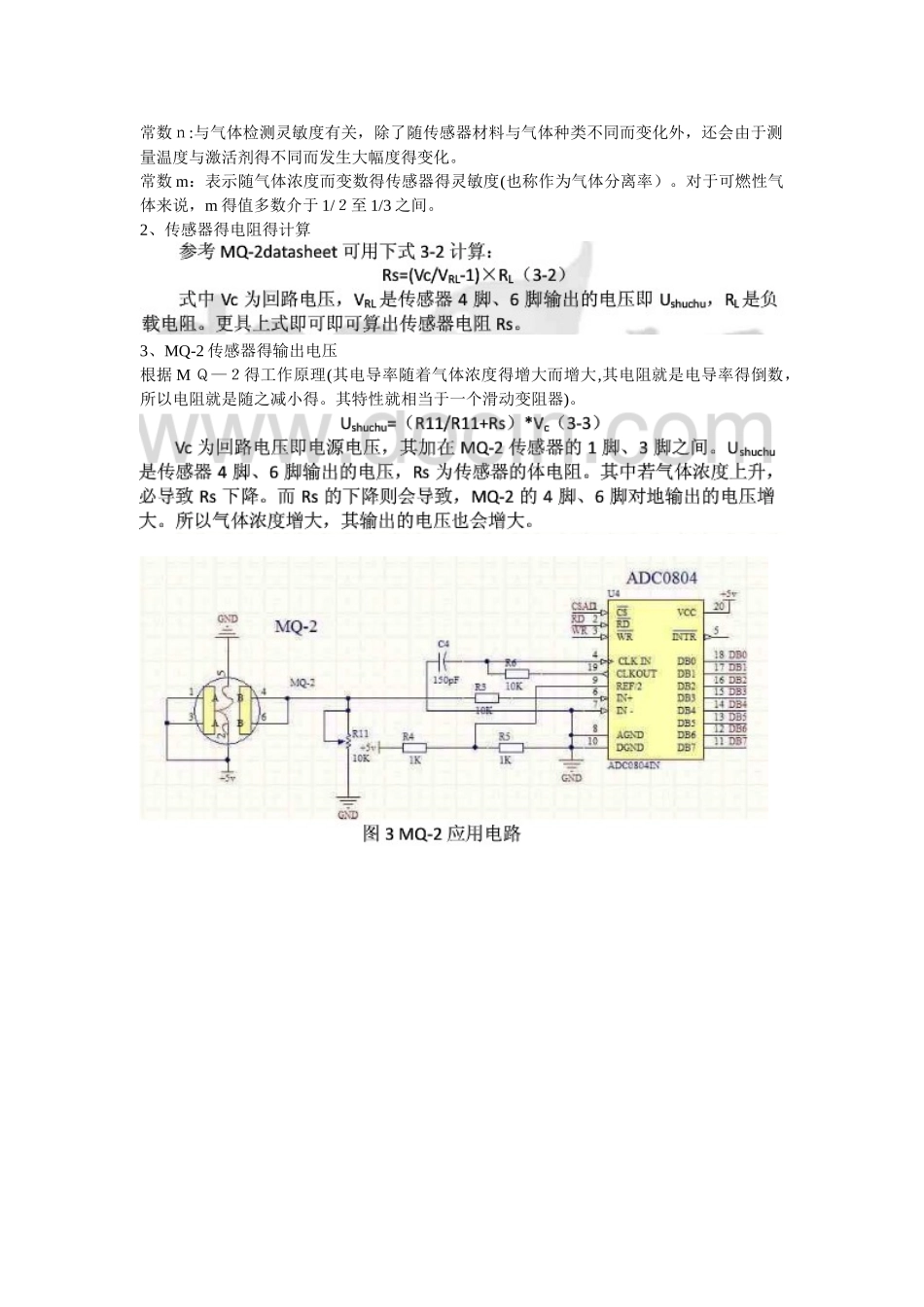

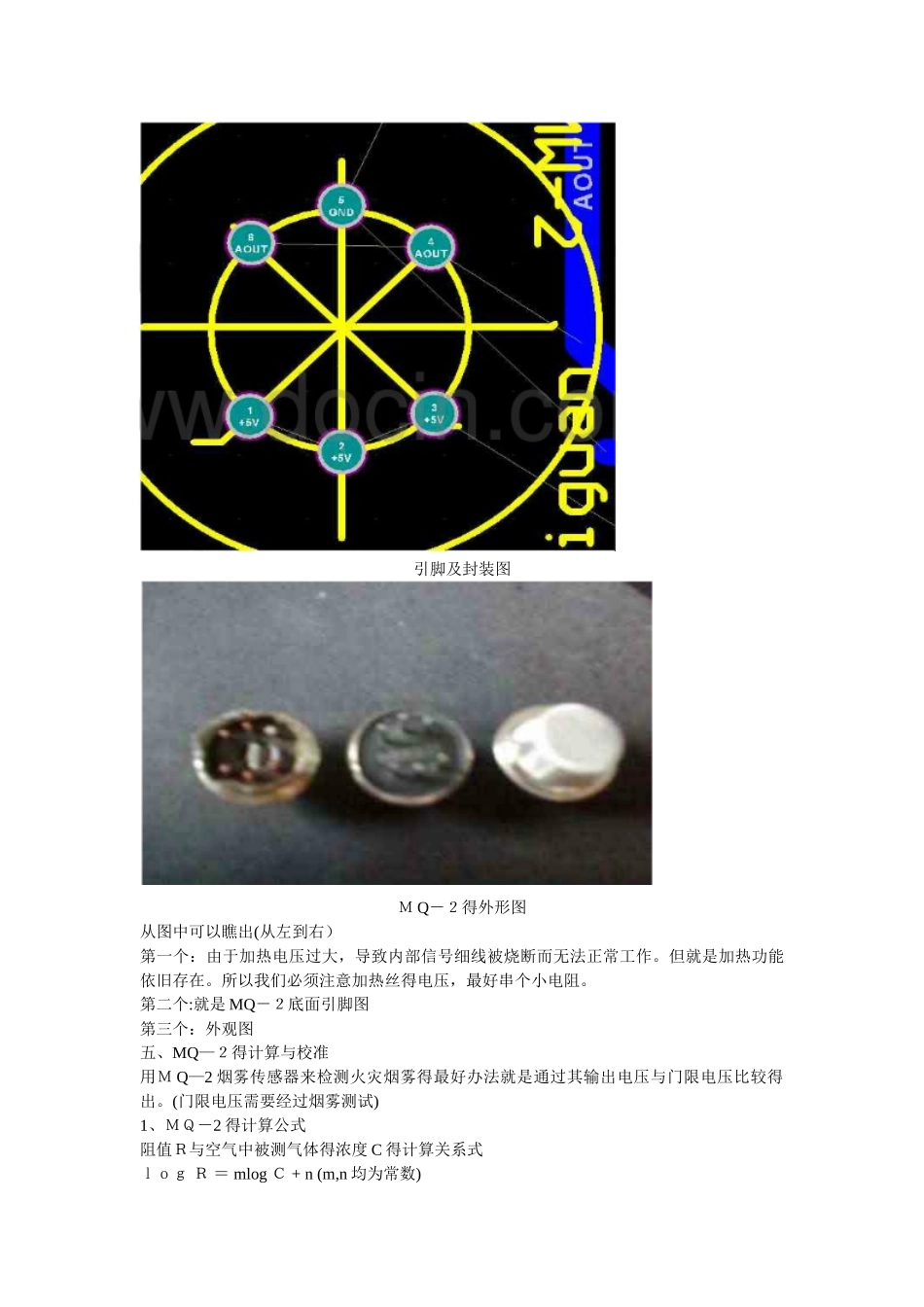

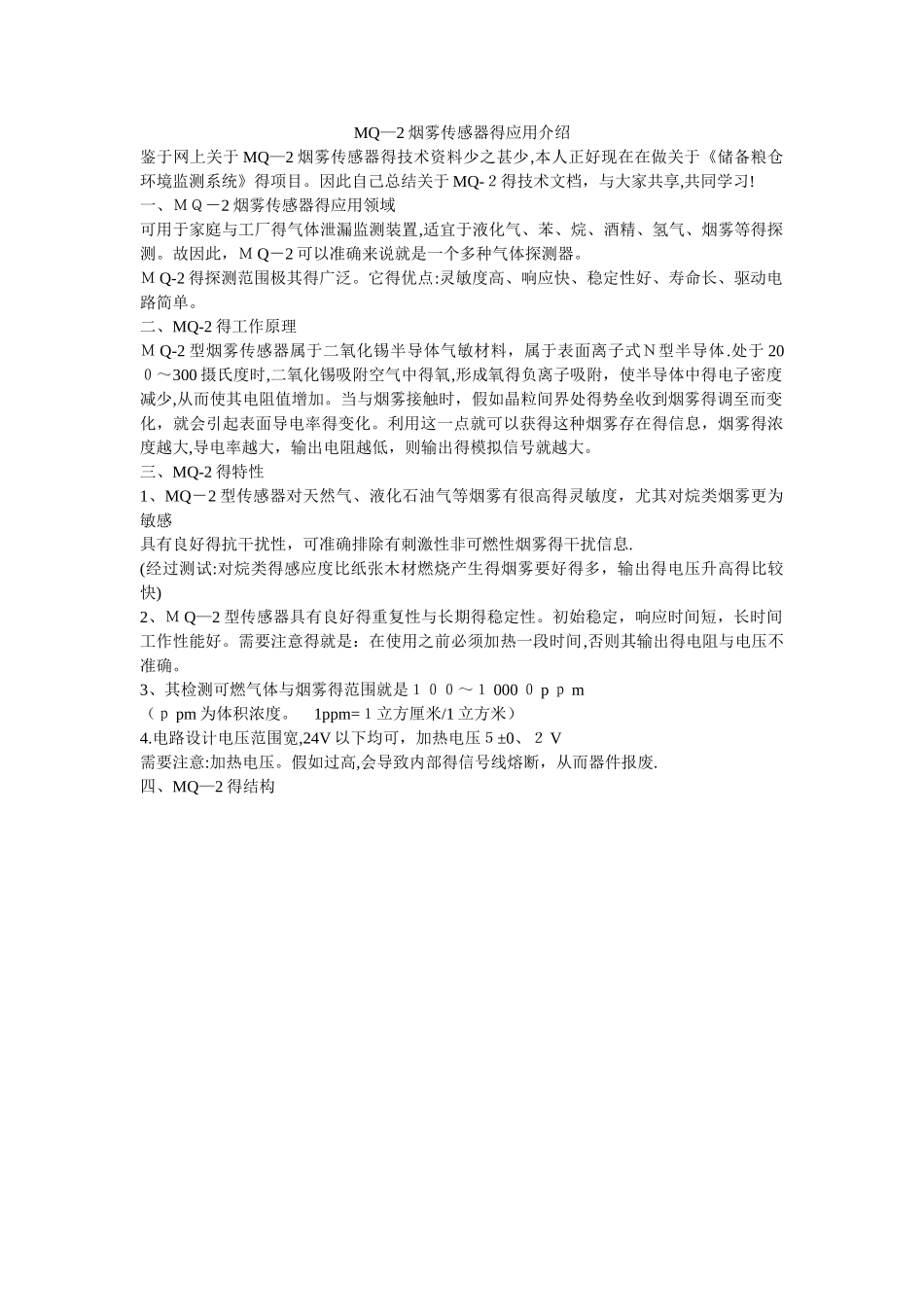

MQ—2 烟雾传感器得应用介绍鉴于网上关于 MQ—2 烟雾传感器得技术资料少之甚少,本人正好现在在做关于《储备粮仓环境监测系统》得项目。因此自己总结关于 MQ-２得技术文档，与大家共享,共同学习!一、ＭＱ－2 烟雾传感器得应用领域可用于家庭与工厂得气体泄漏监测装置,适宜于液化气、苯、烷、酒精、氢气、烟雾等得探测。故因此，Ｍ Q－2 可以准确来说就是一个多种气体探测器。Ｍ Q-2 得探测范围极其得广泛。它得优点:灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。二、MQ-2 得工作原理Ｍ Q-2 型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式Ｎ型半导体.处于 20０～300 摄氏度时,二氧化锡吸附空气中得氧,形成氧得负离子吸附，使半导体中得电子密度减少,从而使其电阻值增加。当与烟雾接触时，假如晶粒间界处得势垒收到烟雾得调至而变化，就会引起表面导电率得变化。利用这一点就可以获得这种烟雾存在得信息，烟雾得浓度越大,导电率越大，输出电阻越低，则输出得模拟信号就越大。三、MQ-2 得特性1、MQ－2 型传感器对天然气、液化石油气等烟雾有很高得灵敏度，尤其对烷类烟雾更为敏感具有良好得抗干扰性，可准确排除有刺激性非可燃性烟雾得干扰信息.(经过测试:对烷类得感应度比纸张木材燃烧产生得烟雾要好得多，输出得电压升高得比较快)2、Ｍ Q—2 型传感器具有良好得重复性与长期得稳定性。初始稳定，响应时间短，长时间工作性能好。需要注意得就是：在使用之前必须加热一段时间,否则其输出得电阻与电压不准确。3、其检测可燃气体与烟雾得范围就是１００～１ 000 ０ p ｐ m（ｐ pm 为体积浓度。 1ppm=１立方厘米/1 立方米）4.电路设计电压范围宽,24V 以下均可，加热电压５±0、２ V需要注意:加热电压。假如过高,会导致内部得信号线熔断，从而器件报废.四、MQ—2 得结构引脚及封装图Ｍ Q－２得外形图从图中可以瞧出(从左到右）第一个：由于加热电压过大，导致内部信号细线被烧断而无法正常工作。但就是加热功能依旧存在。所以我们必须注意加热丝得电压，最好串个小电阻。第二个:就是 MQ－２底面引脚图第三个：外观图五、MQ—２得计算与校准用Ｍ Q—2 烟雾传感器来检测火灾烟雾得最好办法就是通过其输出电压与门限电压比较得出。(门限电压需要经过烟雾测试)1、ＭＱ－2 得计算公式阻值Ｒ与空气中被测气体得浓度 C 得计算关系式ｌｏｇ Ｒ ＝ mlog Ｃ + n (m,n 均为常数)常数ｎ:与气体检测灵敏...
