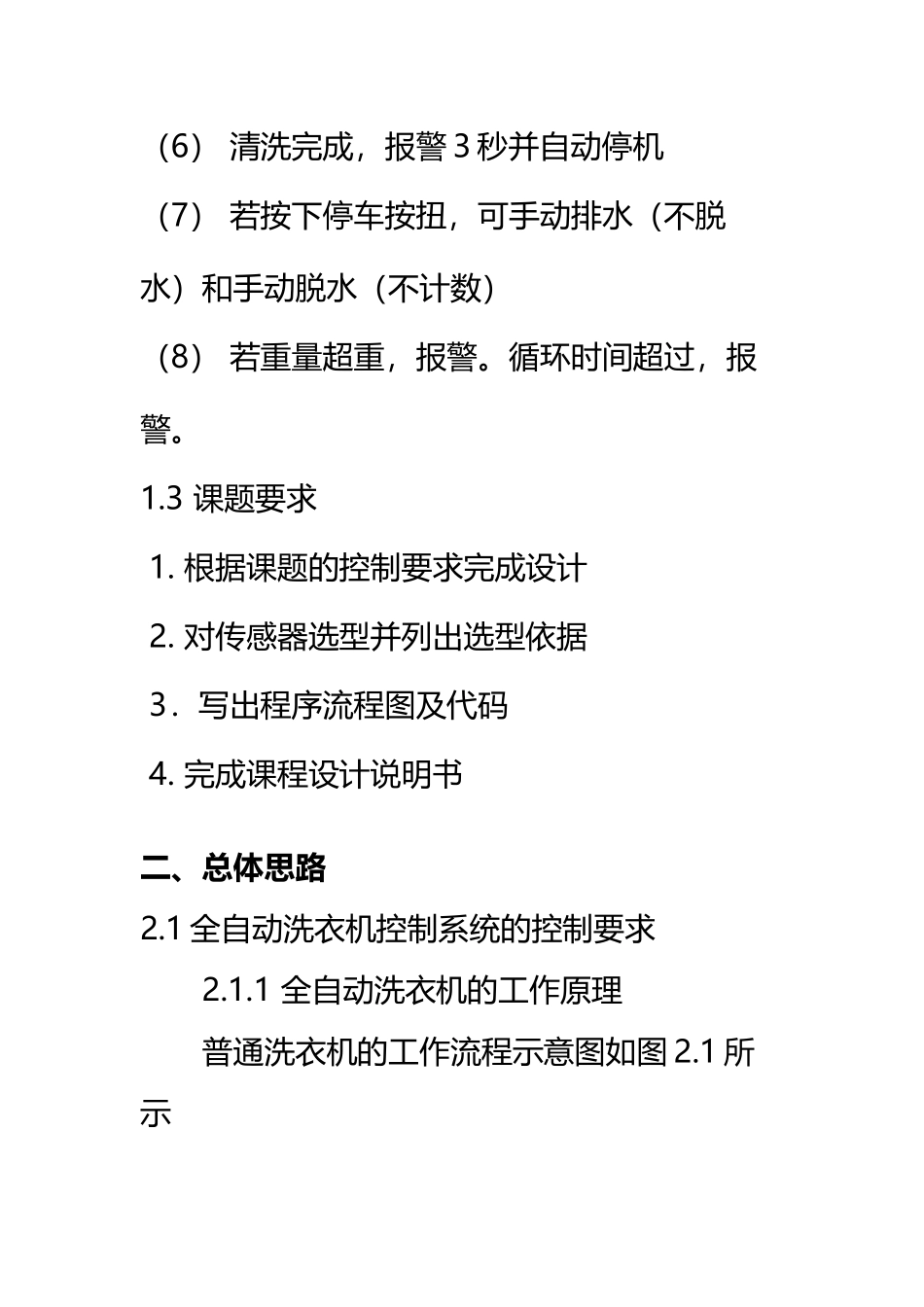

PLC 全自动洗衣机的设计(34 页)Good is good, but better carries it.精益求精，善益求善。一、题目部分1.1 课题内容根据设计参数和控制要求，设计一全自动洗衣机，画出其运行框图及梯形图控制程序的编制，并画出硬件接线图。1.2 设计目标及参数（1） 按下启动按扭及水位选择开关，开始进水直到高（中、低）水位，关水（2）2 秒后开始洗涤（3）洗涤时，正转 30 秒，停 2 秒，然后反转30 秒，停 2 秒（4） 如此循环 5 次，总共 320 秒后开始排水，排空后脱水 30 秒（5） 开始清洗，重复（1）～（4），清洗两遍（6） 清洗完成，报警 3 秒并自动停机（7） 若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）（8） 若重量超重，报警。循环时间超过，报警。1.3 课题要求 1. 根据课题的控制要求完成设计 2. 对传感器选型并列出选型依据 3．写出程序流程图及代码 4. 完成课程设计说明书二、总体思路2.1 全自动洗衣机控制系统的控制要求2.1.1 全自动洗衣机的工作原理普通洗衣机的工作流程示意图如图 2.1 所示洗衣机的工作流程由进水、洗衣、排水、脱水 4 个过程组成。在半自动洗衣机中，这 4个过程分别用相应的按钮开关来控制。全自动洗衣机中，这 4 个过程可做到全自动依次运行，直至洗衣结束。全自洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一心安放的，内桶可以旋转，作为脱水用。内桶的周围有许多小孔，使内桶和外桶的水流相通，洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时通过控制系统将进水电磁阀打开，经进水管将水注入到外桶。排水时，通过控制系统将排水电磁阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电动机驱动波盘的正、反转来实现，此时脱水桶并不旋转。脱水时，控制系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、中、低水位控制开关分别用来检测高、中、低水位。启动按钮用来启动洗衣机工作，停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。图 2.1 普通洗衣机的工作流程示意图 2.1.2 控制设备要求全自动洗衣机控制系统的要求是能实现“正常运行”和“强制运行”两种控制方式。1.正常运行开始进水洗衣排水脱水结束“正常运行”方式具体控制要求如下：（1）将水位通过水位选择开关设在合适的位置（高、中、低），按下“启动”按钮，开始进水，达到设定的水位（高、中、低）后，停止进水。（2）进水停止...
