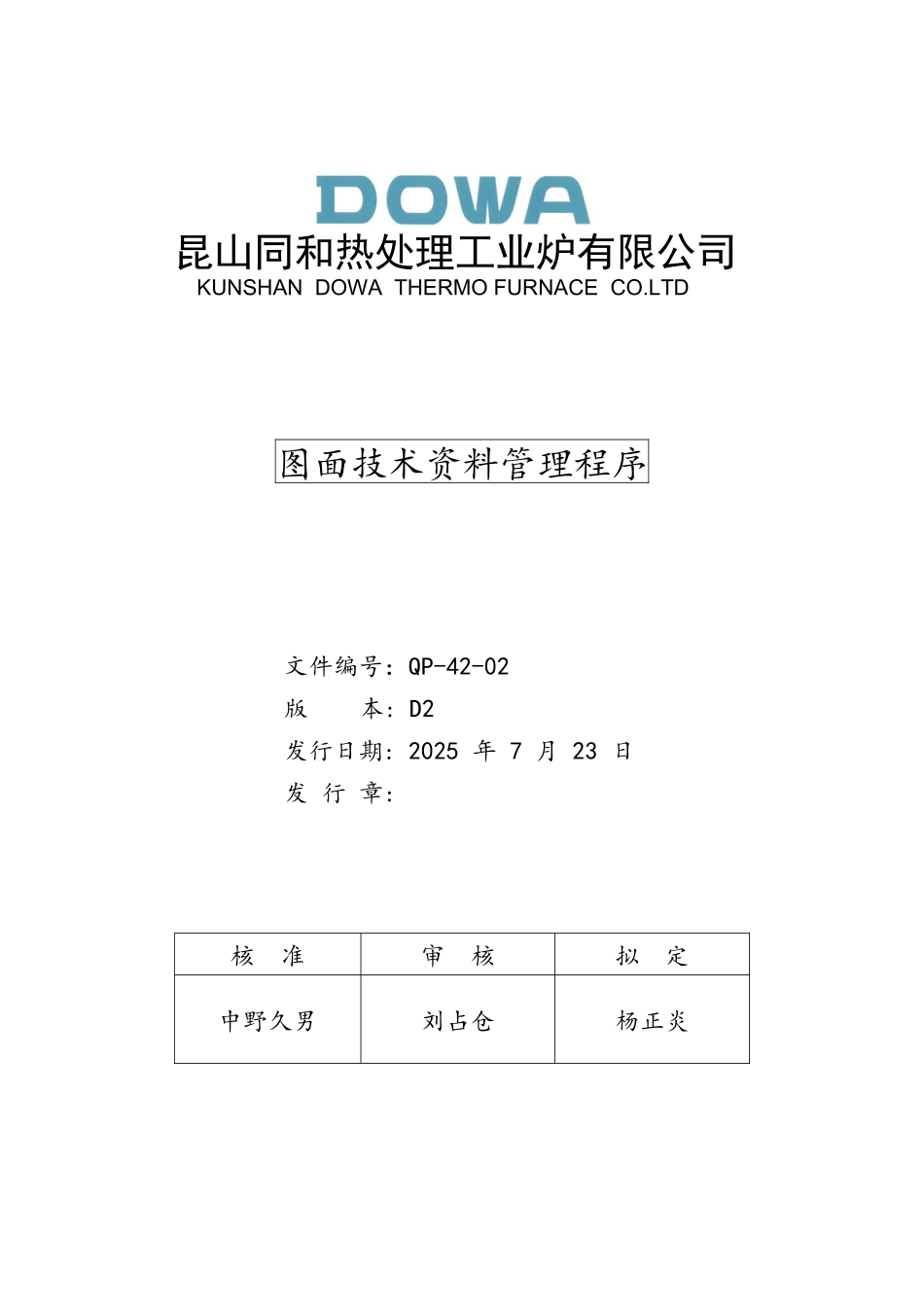

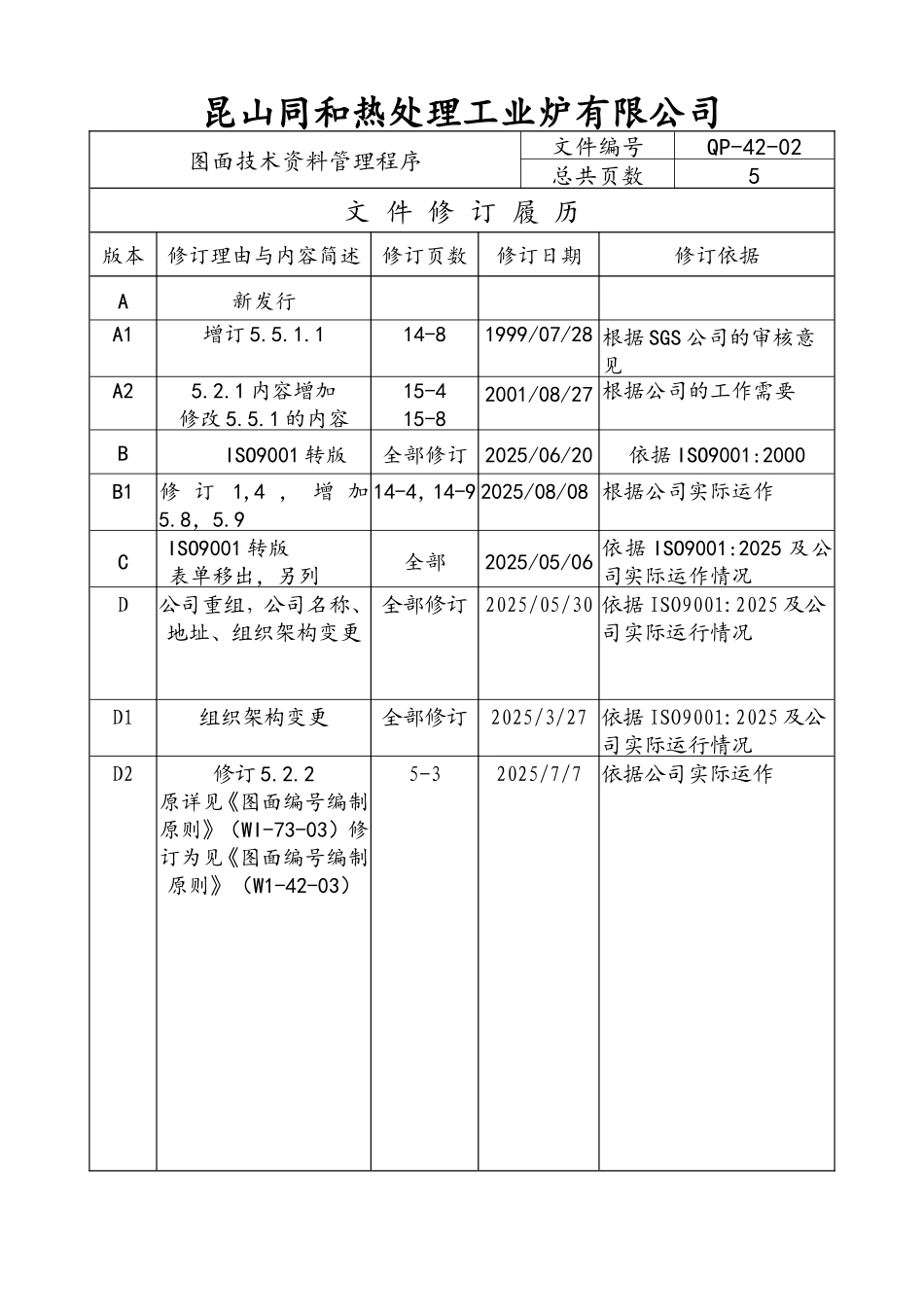

昆山同和热处理工业炉有限公司KUNSHAN DOWA THERMO FURNACE CO.LTD图面技术资料管理程序文件编号：QP-42-02版 本: D2发行日期: 2025 年 7 月 23 日发 行 章:核 准审 核拟 定中野久男刘占仓杨正炎昆山同和热处理工业炉有限公司图面技术资料管理程序文件编号QP-42-02总共页数5文 件 修 订 履 历版本修订理由与内容简述修订页数修订日期修订依据A新发行A1增订 5.5.1.114-81999/07/28 根据 SGS 公司的审核意见A25.2.1 内容增加修改 5.5.1 的内容15-415-82001/08/27 根据公司的工作需要BISO9001 转版全部修订 2025/06/20依据 ISO9001:2000B1修 订 1,4 ， 增 加5.8，5.914-4，14-9 2025/08/08 根据公司实际运作CISO9001 转版 表单移出，另列全部2025/05/06 依据 ISO9001:2025 及公司实际运作情况D公司重组，公司名称、地址、组织架构变更全部修订 2025/05/30 依据 ISO9001:2025 及公司实际运行情况D1组织架构变更全部修订2025/3/27 依据 ISO9001:2025 及公司实际运行情况D2 修订 5.2.2原详见《图面编号编制原则》（WI-73-03）修订为见《图面编号编制原则》（W1-42-03）5-32025/7/7依据公司实际运作昆山同和热处理工业炉有限公司文件名称图面技术资料管理程序文件编号QP-42-021.目的：法律规范本公司图面数据管理，使各部门迅速有效地获得最新图面技术资料，并满足公司生产之需要。2.范围：本公司生产产品所需工程图面资料属之。3.权责：设计课负责图面的绘制、审核、存档、管理等项工作。4.定义：4.1 图面：设计课下发并加盖受控图章的图纸、书面资料。5.内容：5.1 图面规格：编号图面规格(MM/MM)1A1594*8412A2420*5943A3297*4204A4210*2975.2 图面绘制：5.2.1 图面绘制时，除特别指示则均需使用本公司标准图面绘制。5.2.2 图面绘制力求简洁，明了。名称、规格、尺寸、材料、数量，日期等，均需详细标注于图面上。图面绘制完成后须按图面编号原则予以编码，并由设计、绘制人员签名后送设计课长审核。详见《图面编号编制原则》（WI-42-03）。5.3 图面审核：5.3.1 图面绘制完成后检查无误后送设计课长审核。5.3.2 一般图面经设计课长审核无误后核准发行，特别图面则须经会审。5.4 图面发行：5.4.1 将审核后的图面复印一套下发至制造管理课，由制造管理课/生管在昆山同和热处理工业炉有限公司文件名称图面技术资料管理程序文件编号QP-42-02《发放图纸登记表》（FM-42-02-01）上签收。5.4.2...
