RTD接线注意事项

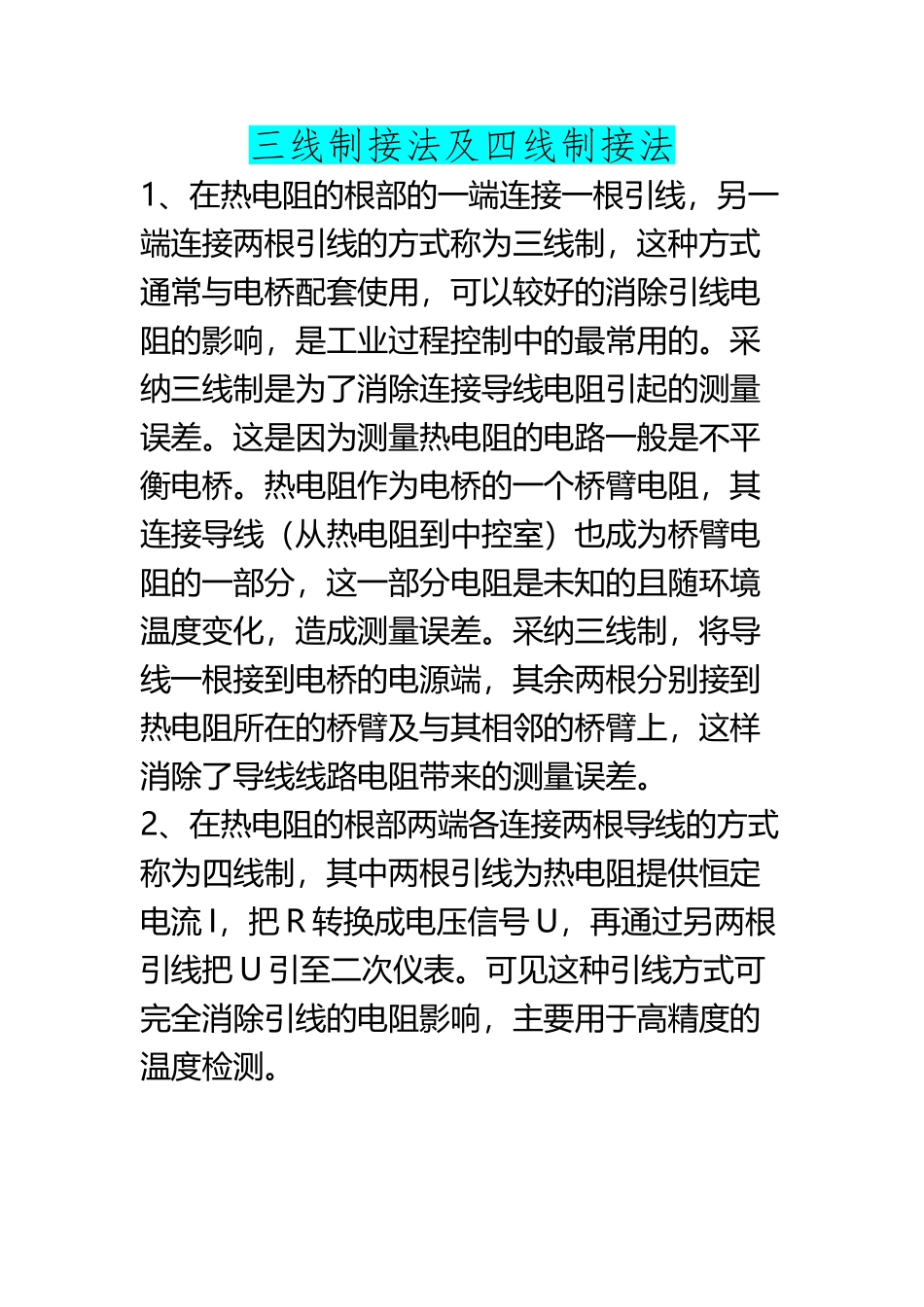

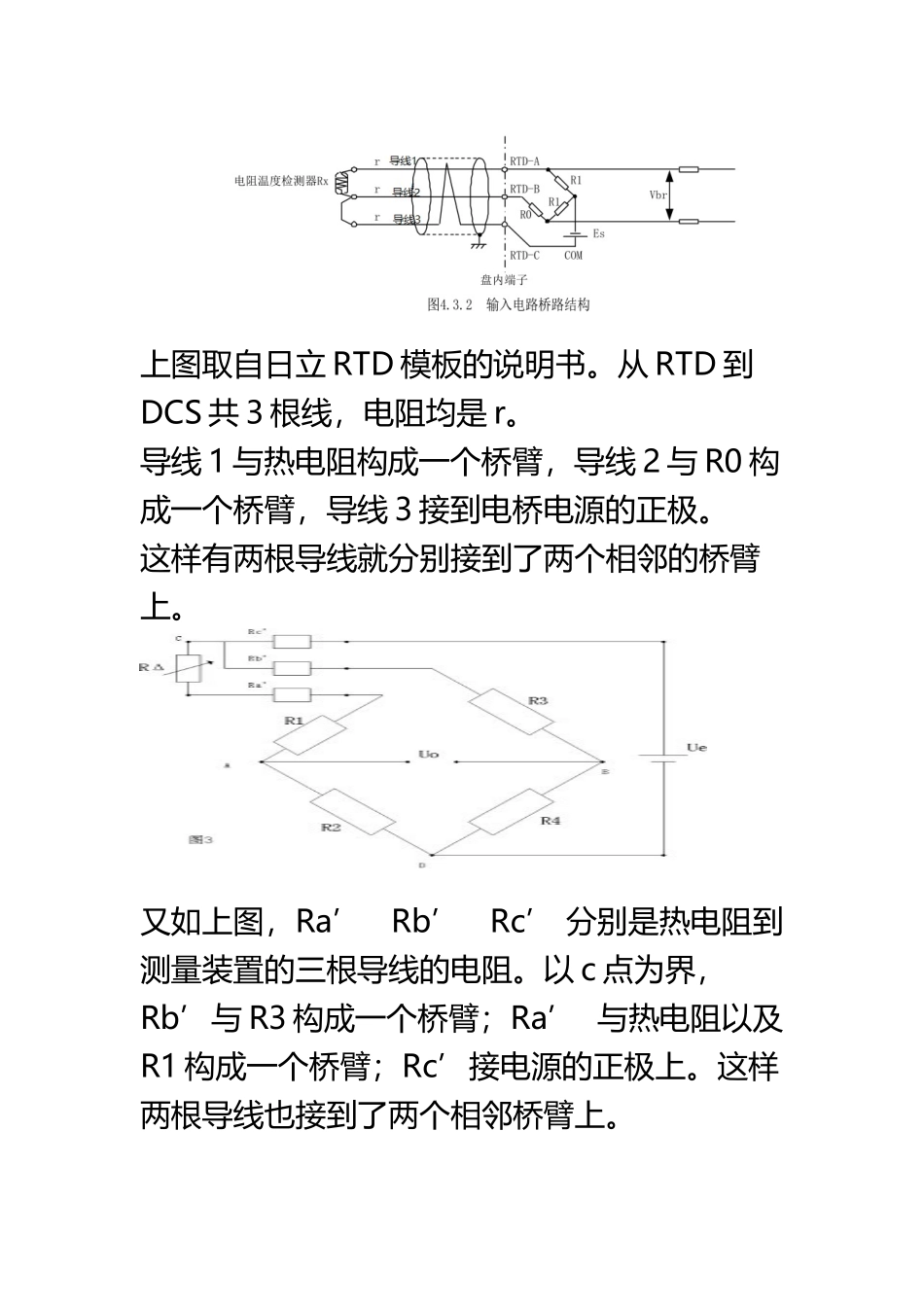

RTD 接线注意事项(5 页)Good is good, but better carries it.精益求精，善益求善。三线制接法及四线制接法1、在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。采纳三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采纳三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。2、在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流 I，把 R 转换成电压信号 U，再通过另两根引线把 U 引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。上图取自日立 RTD 模板的说明书。从 RTD 到DCS 共 3 根线，电阻均是 r。导线 1 与热电阻构成一个桥臂，导线 2 与 R0 构成一个桥臂，导线 3 接到电桥电源的正极。这样有两根导线就分别接到了两个相邻的桥臂上。又如上图，Ra’ Rb’ Rc’ 分别是热电阻到测量装置的三根导线的电阻。以 c 点为界，Rb’与 R3 构成一个桥臂；Ra’ 与热电阻以及R1 构成一个桥臂；Rc’接电源的正极上。这样两根导线也接到了两个相邻桥臂上。注意热电阻一端只有一根的那个导线叫 A 线，两根短接的导线叫 B C 线。热电阻的保护套管会引出三个接线头。假如 B C 线的接线头有一个断了，例如 C 线的断了，在精度要求不高的情况下可将 C 线的导线接到B 线的接线头上。这时温度会有一定误差。原因如下：如下图是正常接法。C 点是桥臂的分界点，两个 R 内 与其所连导线 Rb’/Rc’ 分别分配到两个相邻的峭壁上。下图的 C 端的接线端子损坏。C B 导线均接到 B端的接线柱上。则此时 C 点是桥臂的分界点，此时两段 R 内都分到了热电阻所在的桥臂，而相邻桥臂只分到 Rb’。所以这样会引起误差。所以短接的时候短接点越靠近热电阻对测量结果影响越小。（^)<·^(（/>；*…》【）】；。；【;!~…》：（】[
