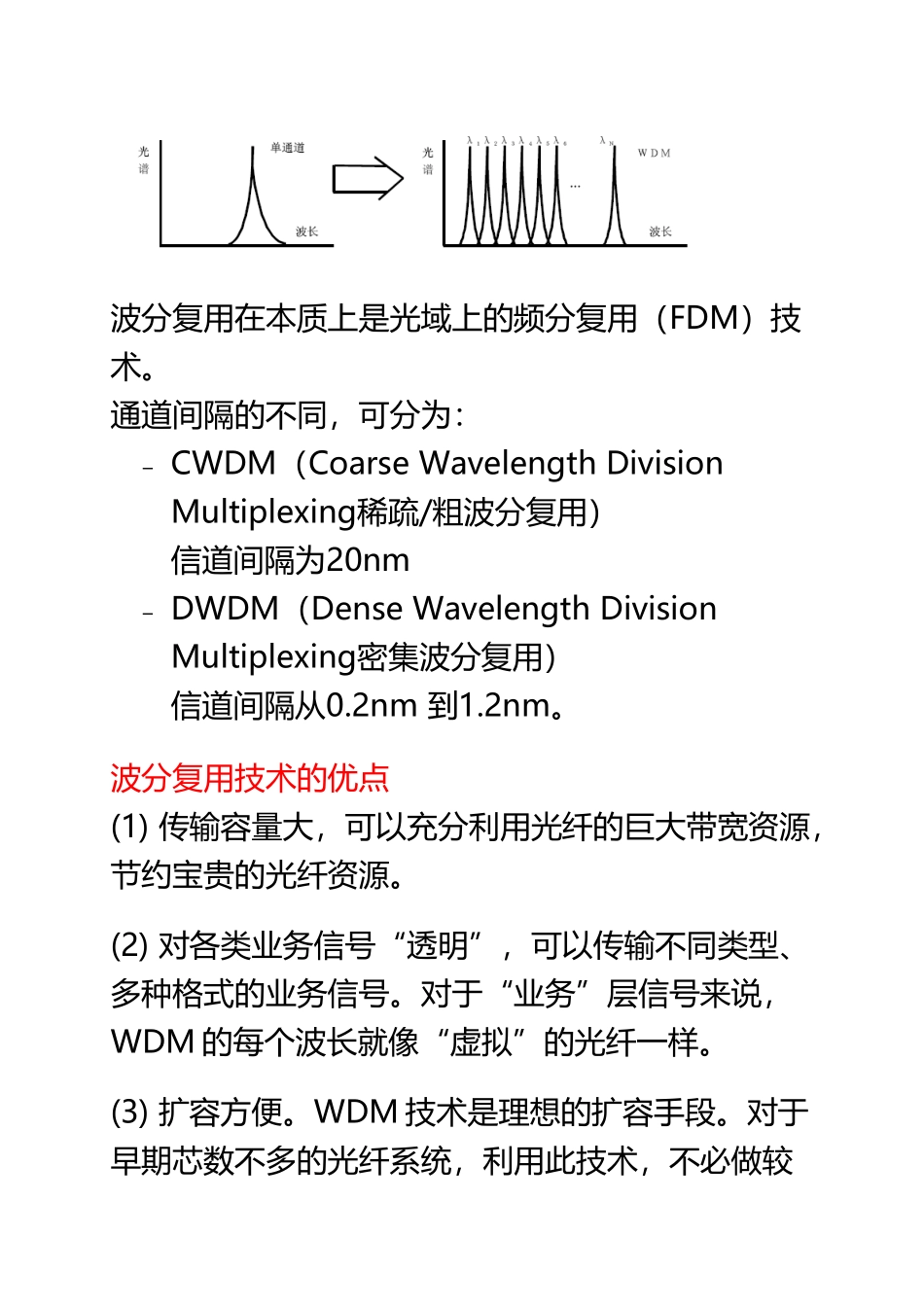

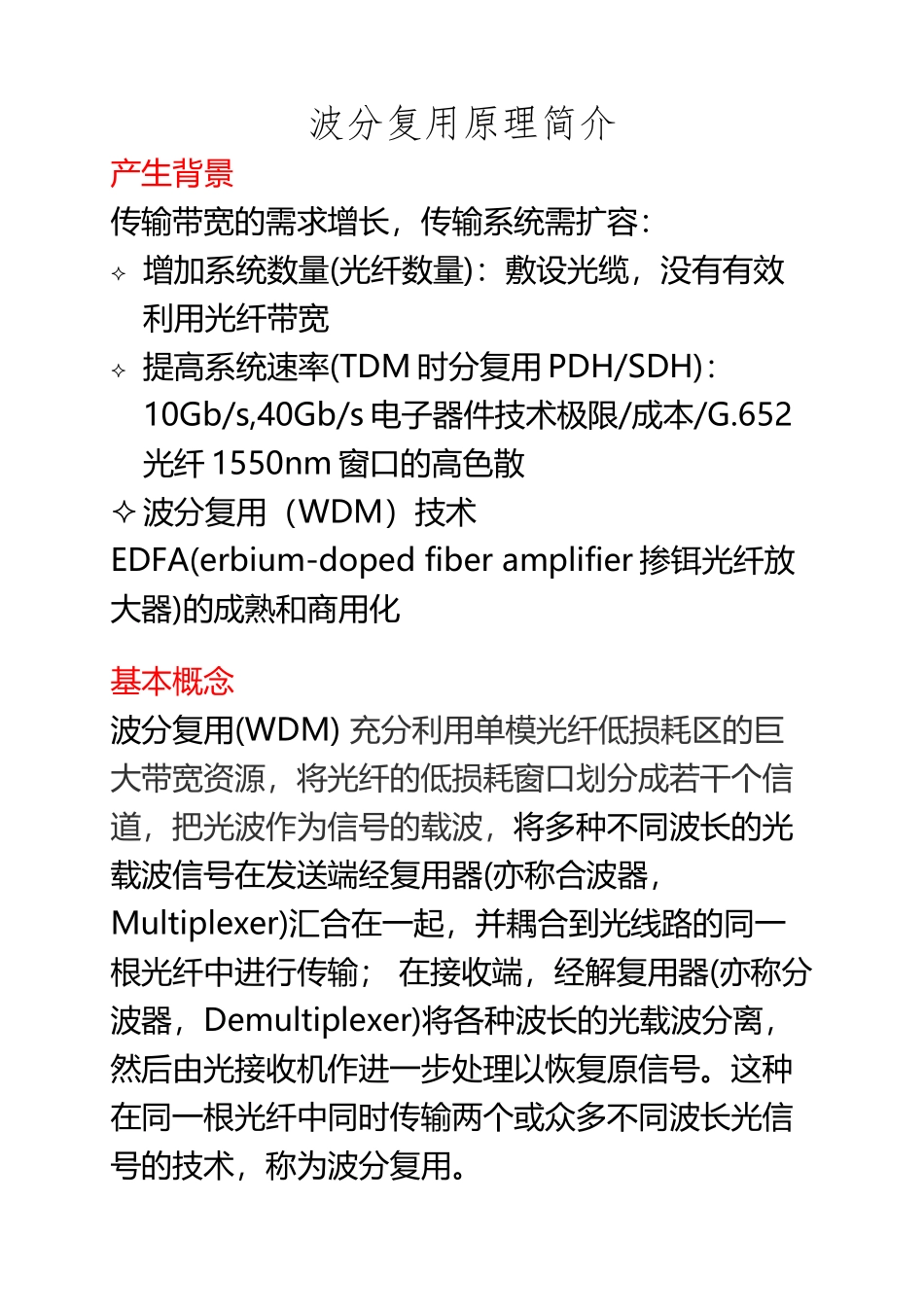

WDM 基本原理简介(22 页)Good is good, but better carries it.精益求精，善益求善。波分复用原理简介产生背景传输带宽的需求增长，传输系统需扩容： 增加系统数量(光纤数量)：敷设光缆，没有有效利用光纤带宽 提高系统速率(TDM 时分复用 PDH/SDH)：10Gb/s,40Gb/s 电子器件技术极限/成本/G.652光纤 1550nm 窗口的高色散 波分复用（WDM）技术EDFA(erbium-doped fiber amplifier 掺铒光纤放大器)的成熟和商用化基本概念波分复用(WDM) 充分利用单模光纤低损耗区的巨大带宽资源，将光纤的低损耗窗口划分成若干个信道，把光波作为信号的载波，将多种不同波长的光载波信号在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输； 在接收端，经解复用器(亦称分波器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。波分复用在本质上是光域上的频分复用（FDM）技术。通道间隔的不同，可分为：– CWDM（Coarse Wavelength Division Multiplexing稀疏/粗波分复用）信道间隔为20nm– DWDM（Dense Wavelength Division Multiplexing密集波分复用）信道间隔从0.2nm 到1.2nm。波分复用技术的优点(1) 传输容量大，可以充分利用光纤的巨大带宽资源，节约宝贵的光纤资源。(2) 对各类业务信号“透明”，可以传输不同类型、多种格式的业务信号。对于“业务”层信号来说，WDM 的每个波长就像“虚拟”的光纤一样。(3) 扩容方便。WDM 技术是理想的扩容手段。对于早期芯数不多的光纤系统，利用此技术，不必做较大改动，就可以轻松扩容。增加一个附加光波长就可以引入任意新业务或扩充容量。(4) 组建动态可重构的光网络，在网络节点使用光分插复用器（OADM）或者使用光交叉连接设备（OXC），可以组成具有高度灵活性、高可靠性、高生存性的全光网络。WDM 系统参考配置:系统接口示意图S1 ...Sn：信道 1…n 的发送机的输出光连接器处光纤上的参考点；RM1 ... RMn：OM/OA 相对于信道 1…n 的输入光连接器前面的光纤上的参考点；MPI-S：OM/OA 输出光连接器之后光纤上的参考点；S'：线路 OA 输出光连接器之后光纤上的参考点R'：线路 OA 输入光连接器之前光纤上的参考点MPI-R：OA/OD 输入光连接器之前光纤上的参考点；SD1 ... SDn：OA/OD 输出光连接器处的参考点...
