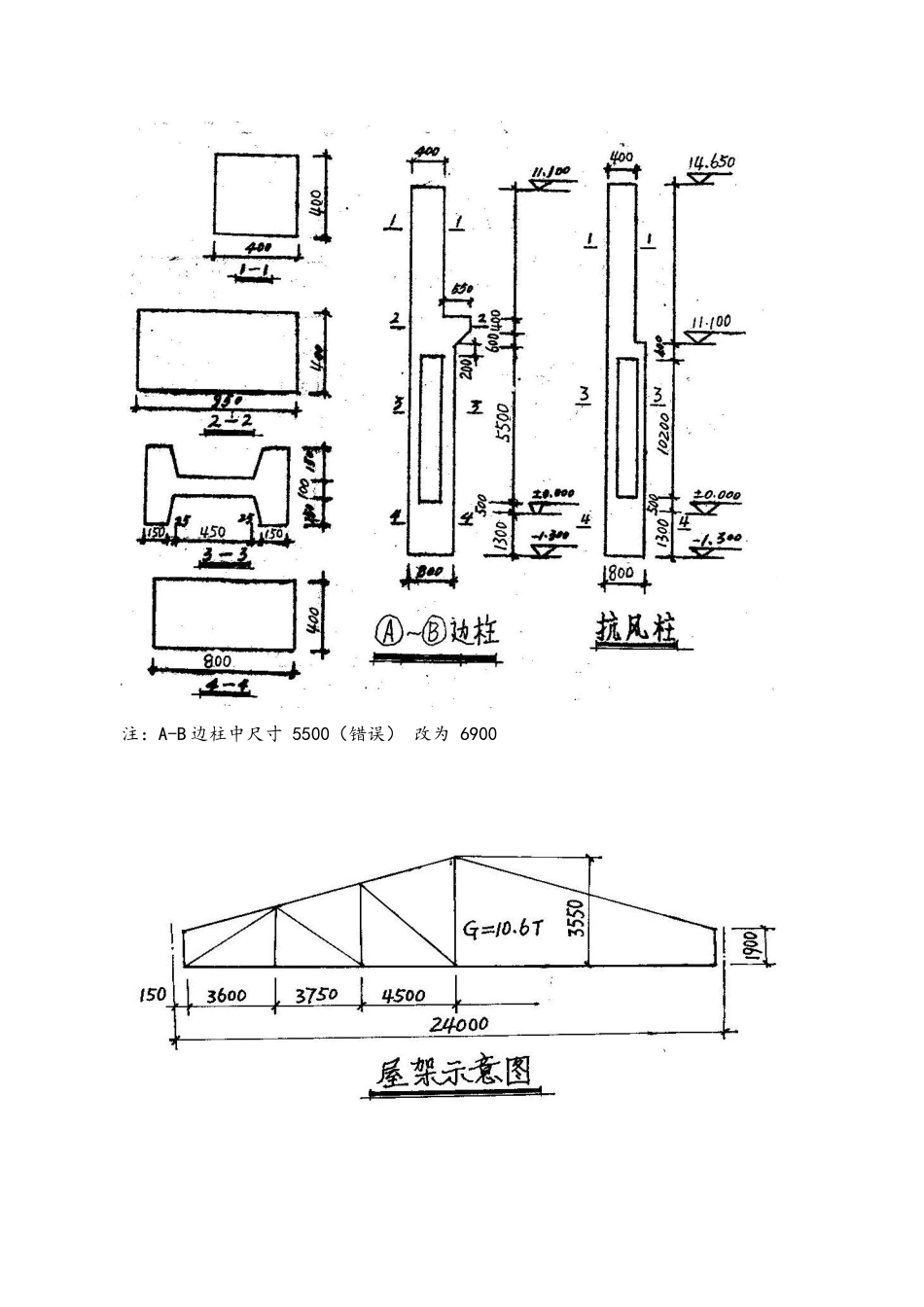

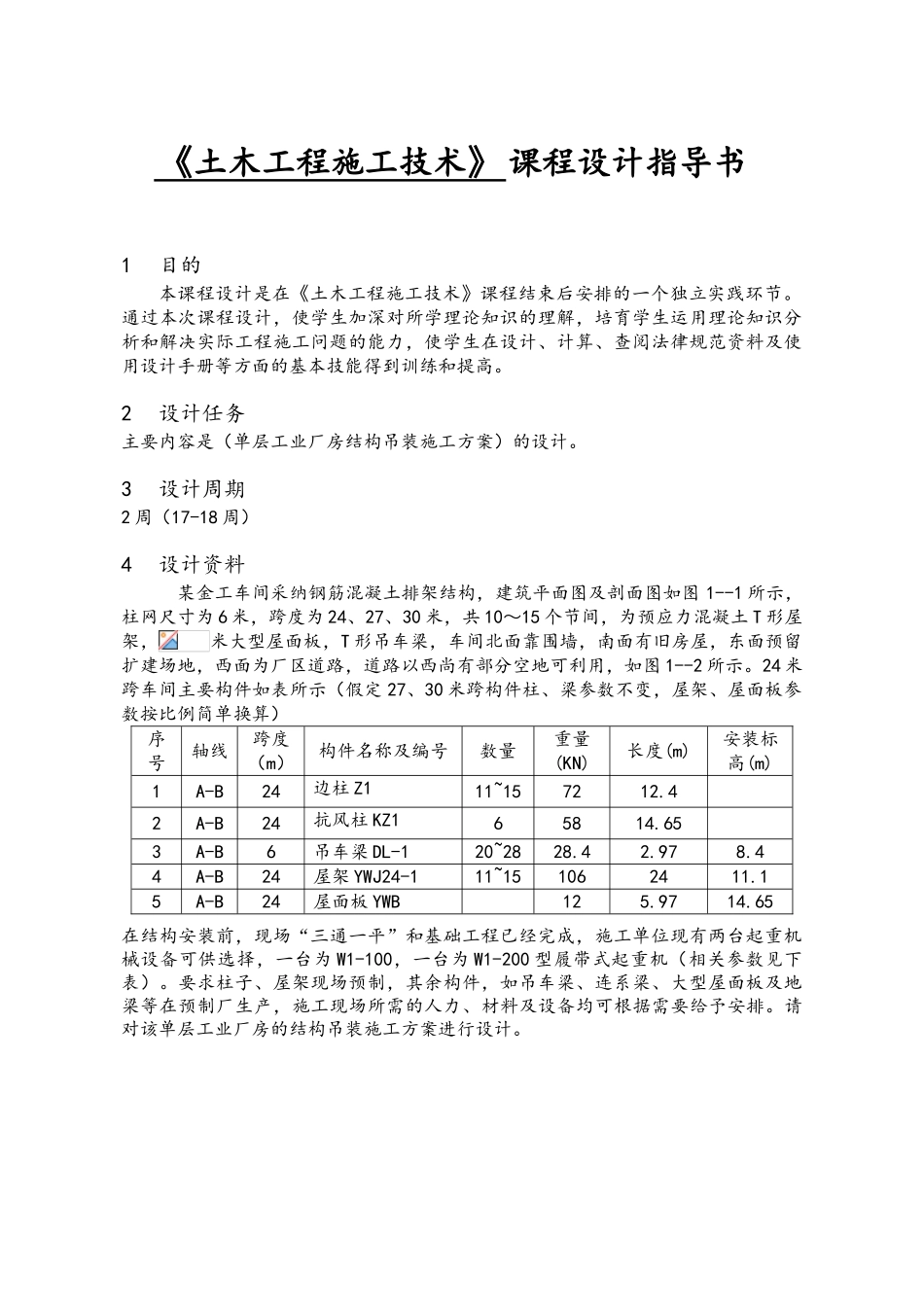

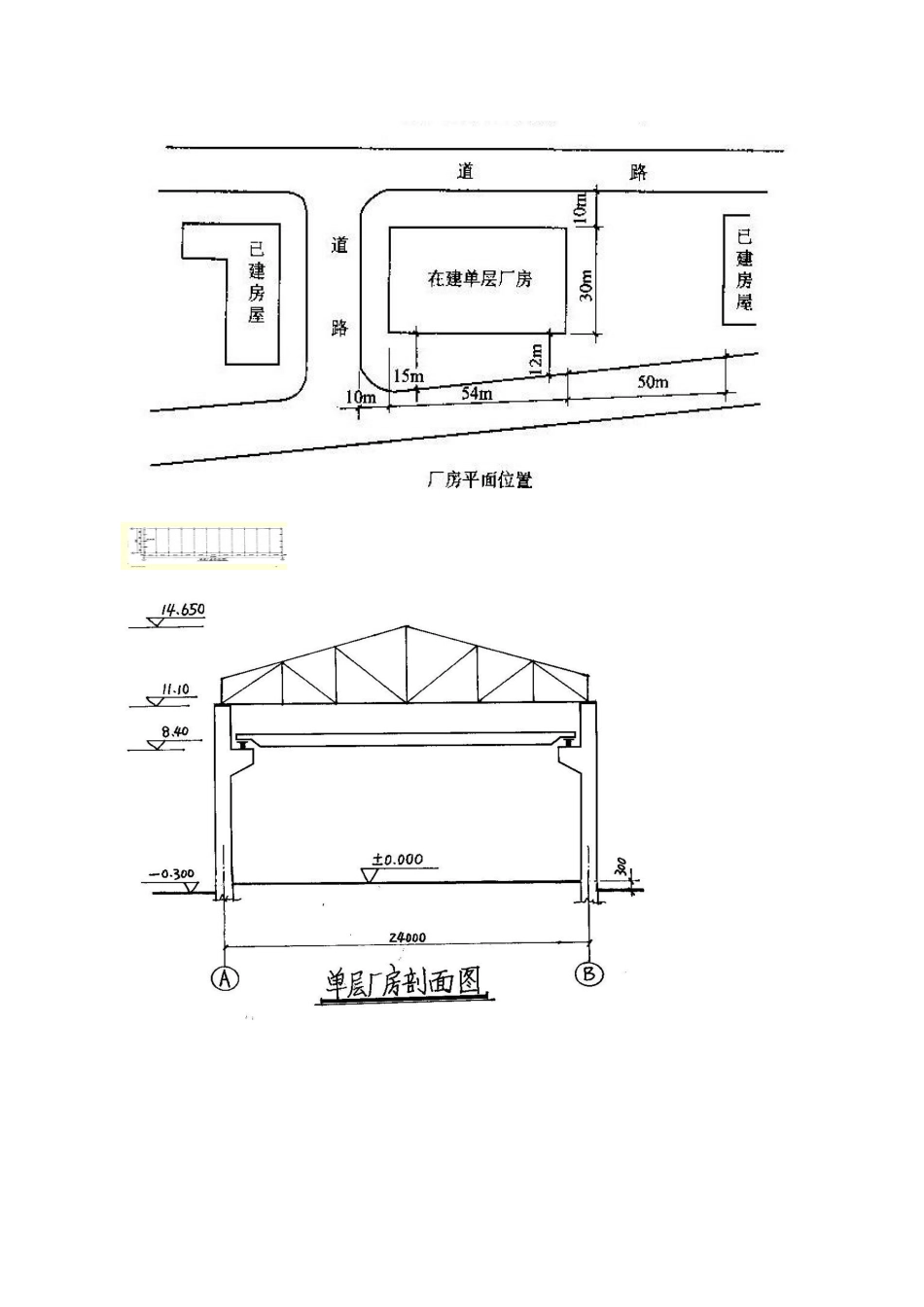

《土木工程施工技术》 课程设计指导书1目的本课程设计是在《土木工程施工技术》课程结束后安排的一个独立实践环节。通过本次课程设计，使学生加深对所学理论知识的理解，培育学生运用理论知识分析和解决实际工程施工问题的能力，使学生在设计、计算、查阅法律规范资料及使用设计手册等方面的基本技能得到训练和提高。2设计任务主要内容是（单层工业厂房结构吊装施工方案）的设计。3设计周期2 周（17-18 周）4设计资料某金工车间采纳钢筋混凝土排架结构，建筑平面图及剖面图如图 1--1 所示，柱网尺寸为 6 米，跨度为 24、27、30 米，共 10～15 个节间，为预应力混凝土 T 形屋架，米大型屋面板，T 形吊车梁，车间北面靠围墙，南面有旧房屋，东面预留扩建场地，西面为厂区道路，道路以西尚有部分空地可利用，如图 1--2 所示。24 米跨车间主要构件如表所示（假定 27、30 米跨构件柱、梁参数不变，屋架、屋面板参数按比例简单换算）序号轴线跨度（m）构件名称及编号数量重量(KN)长度(m)安装标高(m)1A-B24边柱 Z111~157212.42A-B24抗风柱 KZ165814.653A-B6吊车梁 DL-120~2828.42.978.44A-B24屋架 YWJ24-111~151062411.15A-B24屋面板 YWB 125.9714.65在结构安装前，现场“三通一平”和基础工程已经完成，施工单位现有两台起重机械设备可供选择，一台为 W1-100，一台为 W1-200 型履带式起重机（相关参数见下表）。要求柱子、屋架现场预制，其余构件，如吊车梁、连系梁、大型屋面板及地梁等在预制厂生产，施工现场所需的人力、材料及设备均可根据需要给予安排。请对该单层工业厂房的结构吊装施工方案进行设计。注：A-B 边柱中尺寸 5500（错误） 改为 6900履带式起重机技术性能表参 数型 号W1-100W1-200起重臂长度（m）1323153040最大工作幅度（m）12.517.015.522.530最小工作幅度（m）4.236.54.58.010.0起重量（KN）最大工作幅度1508050020080最小工作幅度3517824315起 重 高 度（m）最大工作幅度11.019.012.026.836.0最小工作幅度5.816.03.019.025.0履带式起重机外形尺寸符号名称型号W1-100W1-200A机身尾部到回转中心距离33004500B机身宽度31203200C机身顶部到地面的高度36754125D机身底部到地面的高度10451190E起重臂下铰点中心距地面高度17002100F起重臂下铰点中心距回转中心距离13001600G履带长度40054950M履带架宽度32004050N履带板宽度675800J行走底架距地面高度275390K机身上部支架距地面高度417063005设计内容...
