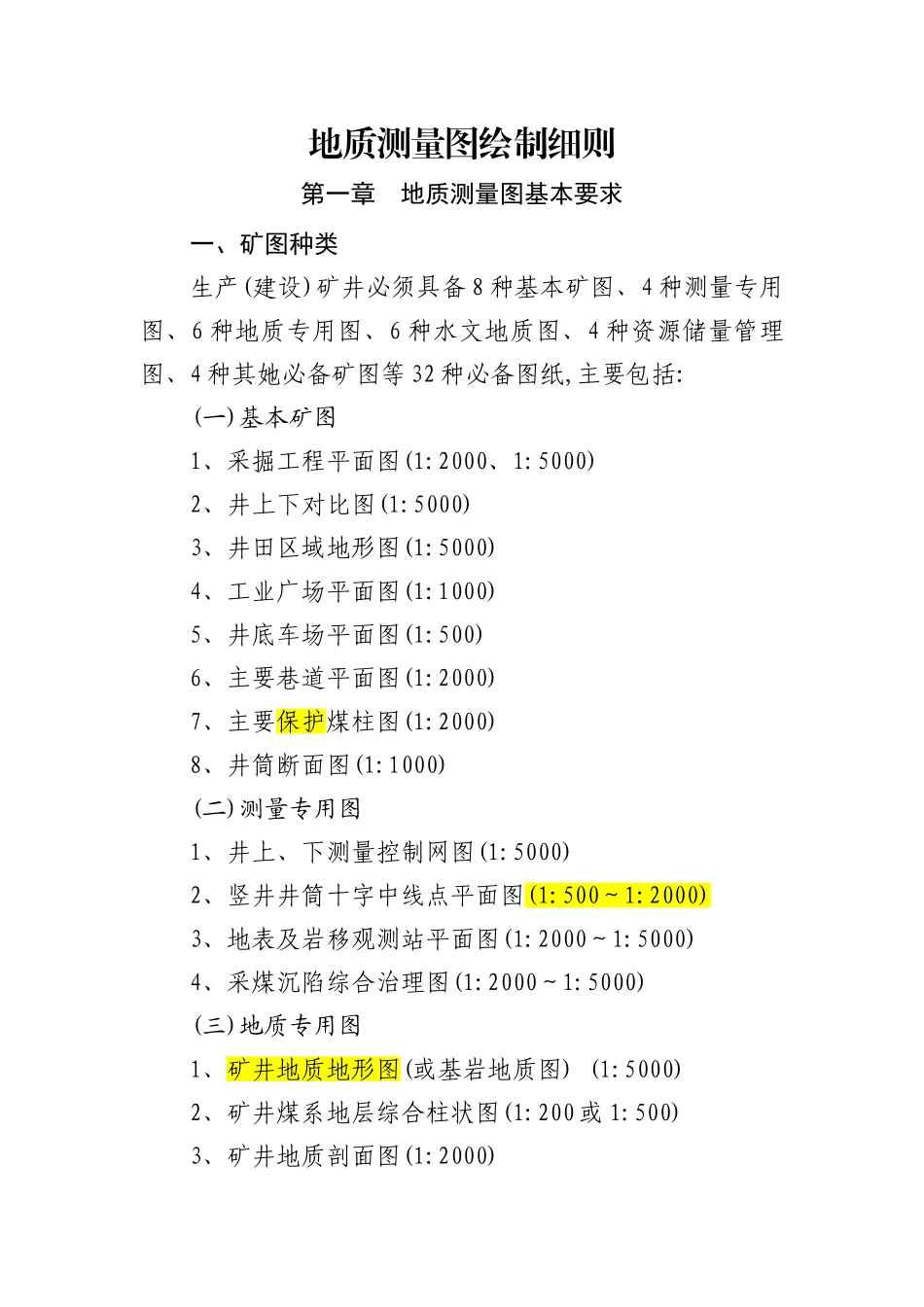

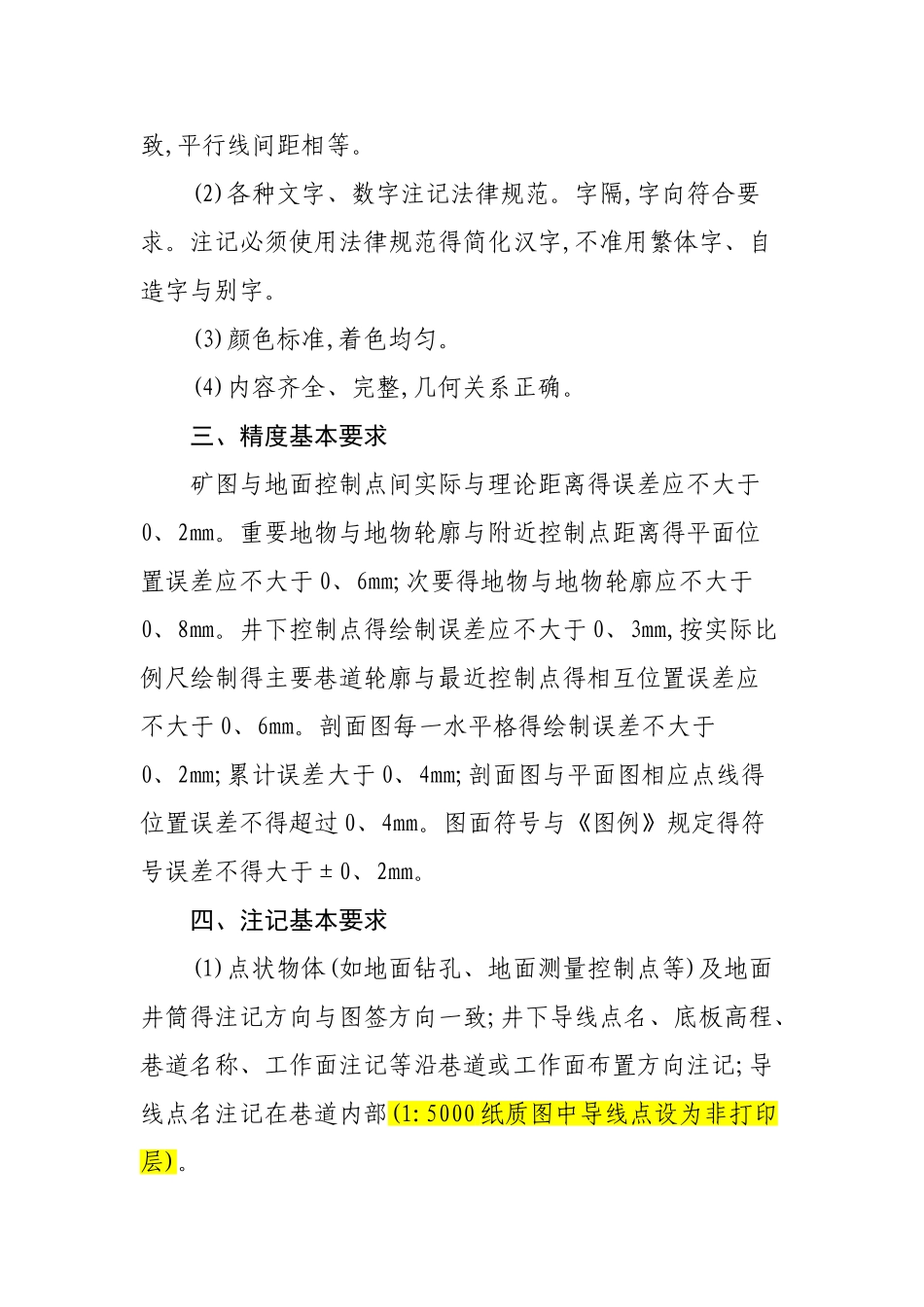

地质测量图绘制细则第一章 地质测量图基本要求一、矿图种类生产(建设)矿井必须具备 8 种基本矿图、4 种测量专用图、6 种地质专用图、6 种水文地质图、4 种资源储量管理图、4 种其她必备矿图等 32 种必备图纸,主要包括:(一)基本矿图1、采掘工程平面图(1:2000、1:5000)2、井上下对比图(1:5000)3、井田区域地形图(1:5000)4、工业广场平面图(1:1000)5、井底车场平面图(1:500)6、主要巷道平面图(1:2000)7、主要保护煤柱图(1:2000)8、井筒断面图(1:1000)(二)测量专用图1、井上、下测量控制网图(1:5000)2、竖井井筒十字中线点平面图(1:500～1:2000)3、地表及岩移观测站平面图(1:2000～1:5000)4、采煤沉陷综合治理图(1:2000～1:5000)(三)地质专用图1、矿井地质地形图(或基岩地质图) (1:5000)2、矿井煤系地层综合柱状图(1:200 或 1:500)3、矿井地质剖面图(1:2000)4、矿井煤岩层对比图(1:200 或 1:500)5、矿井水平地质切面图(1:5000)6、构造纲要图(1:5000)(四)水文地质图1、矿井综合水文地质图(1:5000)2、矿井充水性图(1:2000 或 1:5000)3、矿井综合水文地质柱状图(1:200 或 1:500)4、矿井水文地质剖面图(1:2000)5、矿井涌水量与各种相关因素关系曲线图(1:500 或1:1000)6、井上下防治水系统图(1:2000 或 1:5000)(五)资源储量管理图1、矿井可采煤层底板等高线及储量计算图(1:2000～1:5000)2、采区储量计算图(1:1000 或 1:2000)3、分煤层"三量"及损失量计算图(1:2000)4、工作面损失量计算图(1:1000)(六)其它必备矿图1、矿井开拓系统平面图(1:10000 或 1:50000)2、水平延深及采区设计图(1:1000～1:5000)3、外部资源勘查设计图(1:2000～1:10000)4、矿井瓦斯地质图(1:2000～1:5000) 二、绘制基本要求(1)线条均匀,圆滑,接头吻合,点线、虚线间隔大小一致,平行线间距相等。(2)各种文字、数字注记法律规范。字隔,字向符合要求。注记必须使用法律规范得简化汉字,不准用繁体字、自造字与别字。(3)颜色标准,着色均匀。(4)内容齐全、完整,几何关系正确。三、精度基本要求矿图与地面控制点间实际与理论距离得误差应不大于0、2mm。重要地物与地物轮廓与附近控制点距离得平面位置误差应不大于 0、6mm;次要得地物与地物轮廓应不大于0、8mm。井下控制点得绘制误差应不大于 0、3mm,按实际比例尺绘制得主要巷道轮廓与最近控制点得相互位置误差应不大于 0、6mm。剖面图每一水平格得绘制误差不大于0、2mm;累计误差大于 0、4mm;剖面图与平面图相应点...
