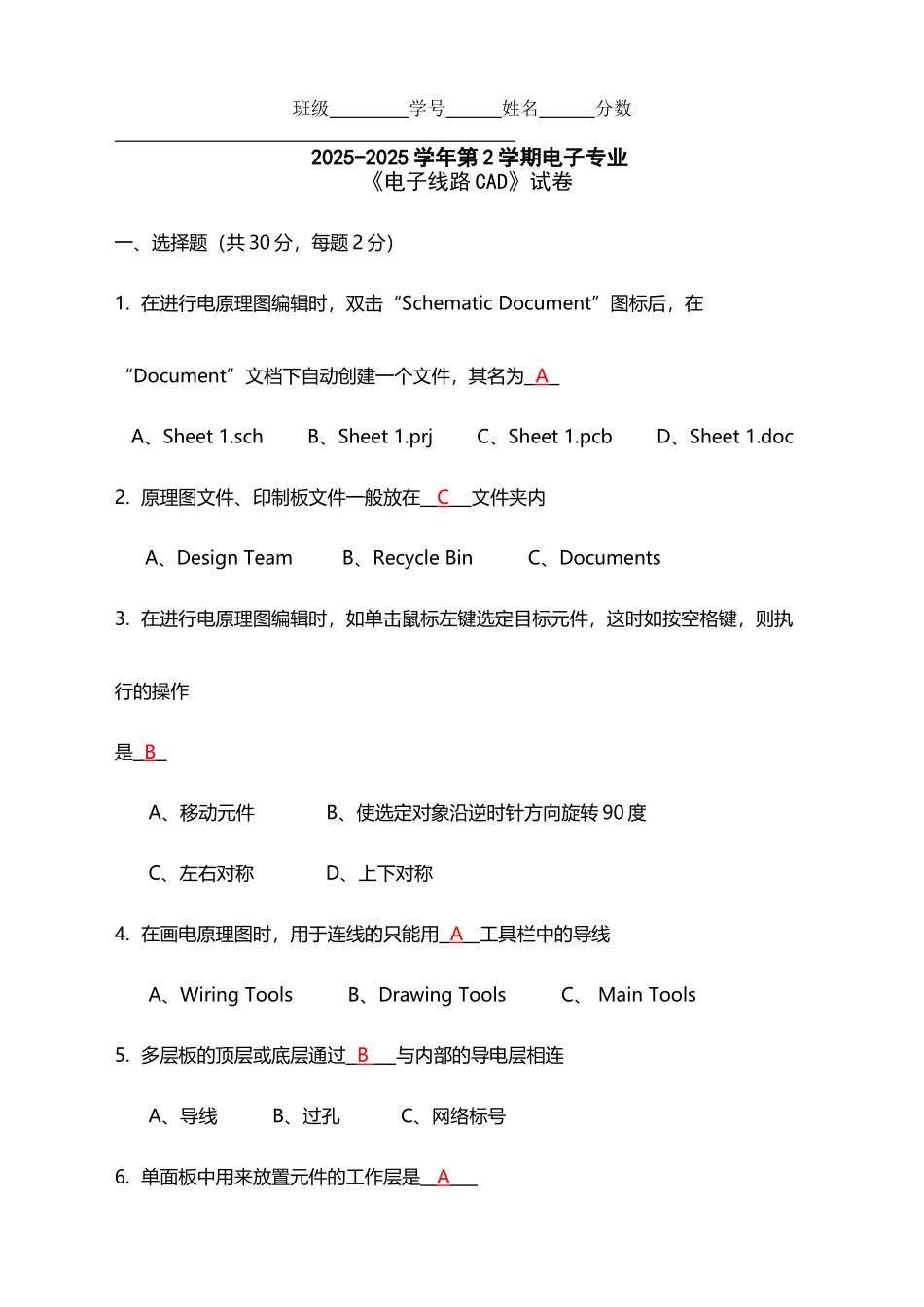

《电子线路CAD》试卷A及参考答案_第1页
1/8

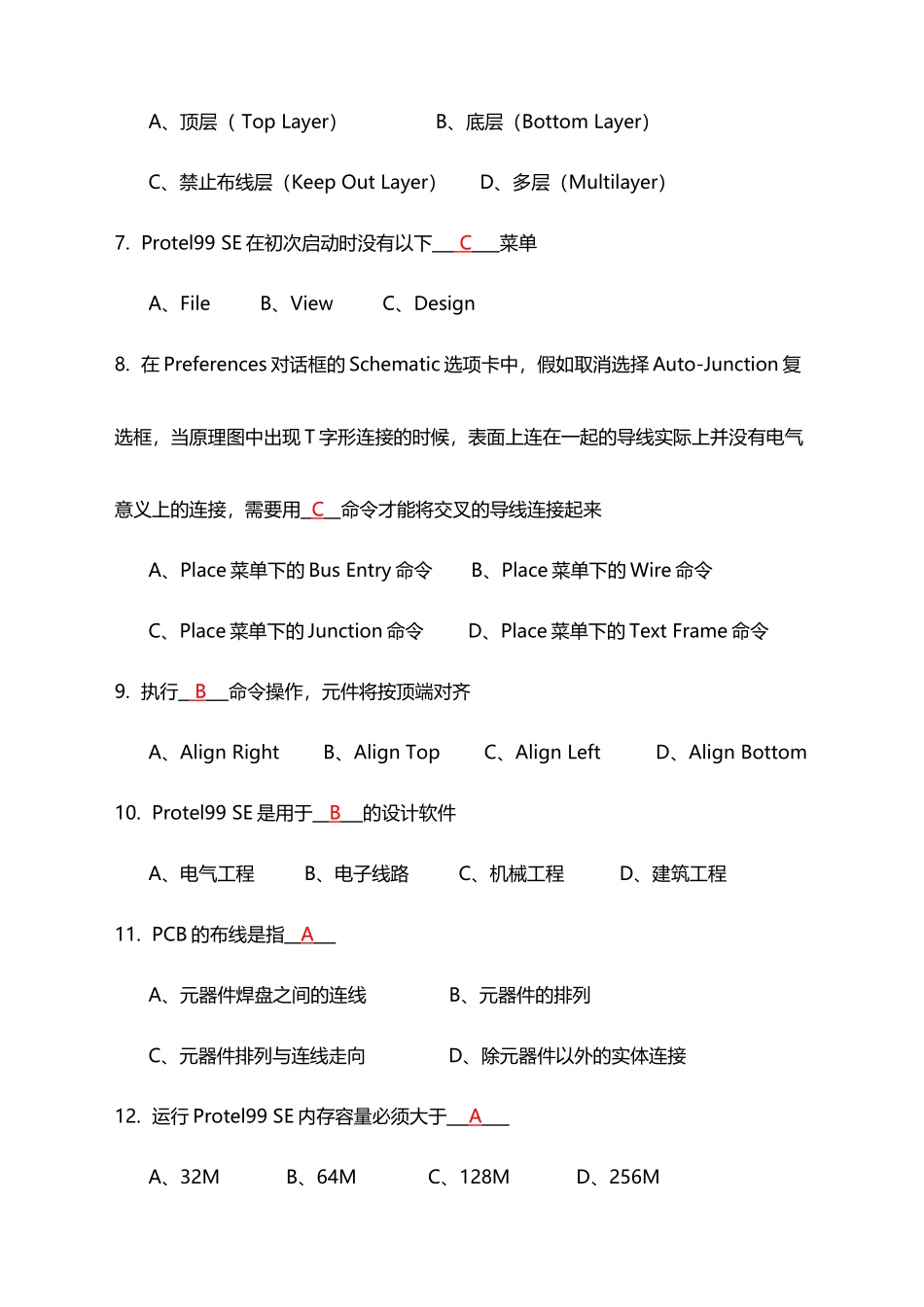

《电子线路CAD》试卷A及参考答案_第2页
2/8

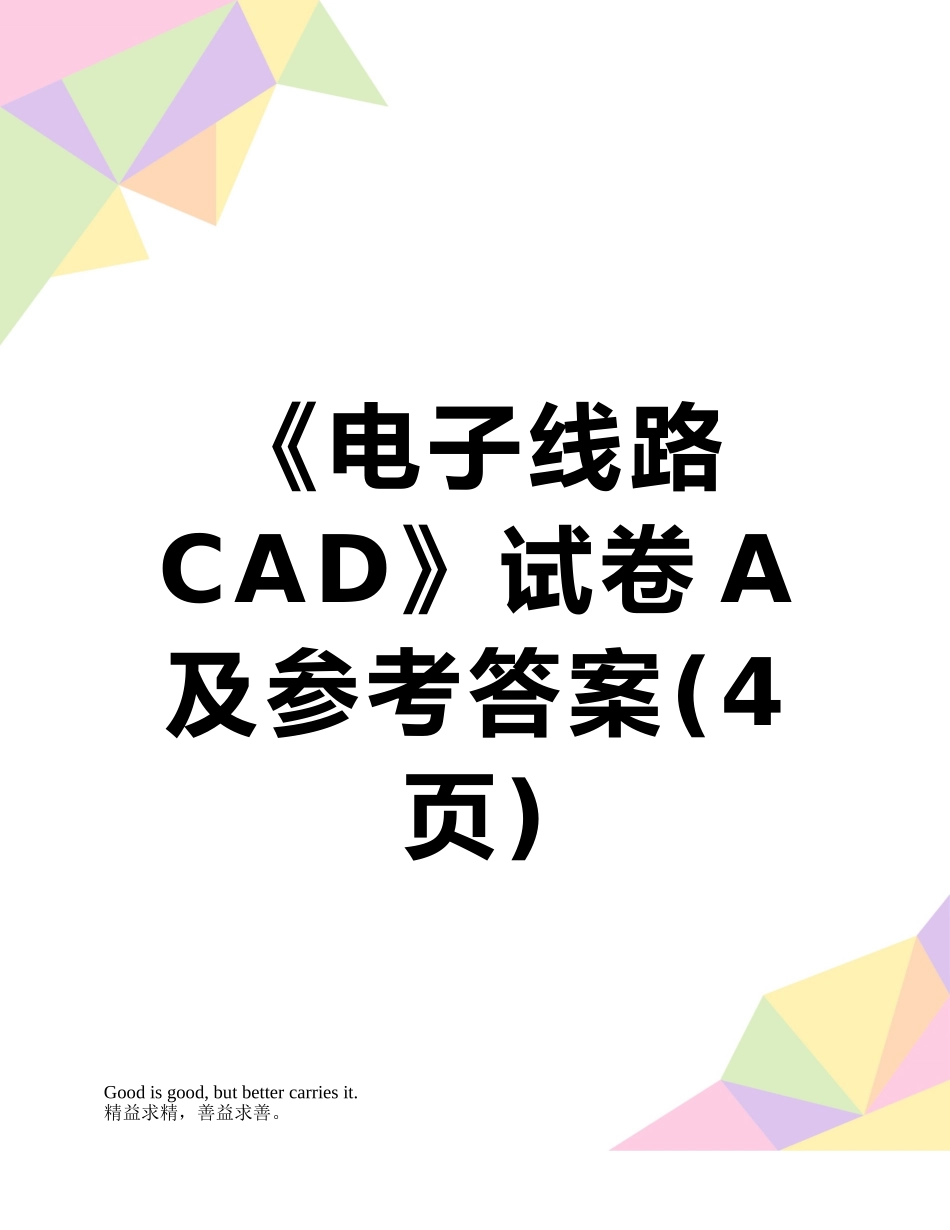

《电子线路CAD》试卷A及参考答案_第3页
3/8
《电子线路CAD》试卷 A及参考答案(4页)Good is good, but better carries it.精益求精,善益求善。班级 学号 姓名 分数 2025-2025 学年第 2 学期电子专业 《电子线路 CAD》试卷一、选择题(共 30 分,每题 2 分)1. 在进行电原理图编辑时,双击“Schematic Document”图标后,在“Document”文档下自动创建一个文件,其名为 A A、Sheet 1.sch B、Sheet 1.prj C、Sheet 1.pcb D、Sheet 1.doc2. 原理图文件、印制板文件一般放在 C 文件夹内A、Design Team B、Recycle Bin C、Documents3. 在进行电原理图编辑时,如单击鼠标左键选定目标元件,这时如按空格键,则执行的操作是 B A、移动元件 B、使选定对象沿逆时针方向旋转 90 度C、左右对称 D、上下对称4. 在画电原理图时,用于连线的只能用 A 工具栏中的导线A、Wiring Tools B、Drawing Tools C、 Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线 B、过孔 C、网络标号6. 单面板中用来放置元件的工作层是 A A、顶层( Top Layer) B、底层(Bottom Layer)C、禁止布线层(Keep Out Layer) D、多层(Multilayer)7. Protel99 SE 在初次启动时没有以下 C 菜单A、File B、View C、Design8. 在 Preferences 对话框的 Schematic 选项卡中,假如取消选择 Auto-Junction 复选框,当原理图中出现 T 字形连接的时候,表面上连在一起的导线实际上并没有电气意义上的连接,需要用 C 命令才能将交叉的导线连接起来A、Place 菜单下的 Bus Entry 命令 B、Place 菜单下的 Wire 命令C、Place 菜单下的 Junction 命令 D、Place 菜单下的 Text Frame 命令9. 执行 B 命令操作,元件将按顶端对齐A、Align Right B、Align Top C、Align Left D、Align Bottom10. Protel99 SE 是用于 B 的设计软件A、电气工程 B、电子线路 C、机械工程 D、建筑工程11. PCB 的布线是指 A A、元器件焊盘之间的连线 B、元器件的排列C、元器件排列与连线走向 D、除元器件以外的实体连接12. 运行 Protel99 SE 内存容量必须大于 A A、32M B、64M C、128M D、256M13. 普通二极管的封装名称是 A A、DIODE0.7 B、AXIAL0.4 C、RB.4/.8 D、DIP414. 设置端口电气特性(无定义),应在属性窗口 I/O Type 中选择 D A、Out Put B、Bidirectional C、Input D、Unspecified15....
