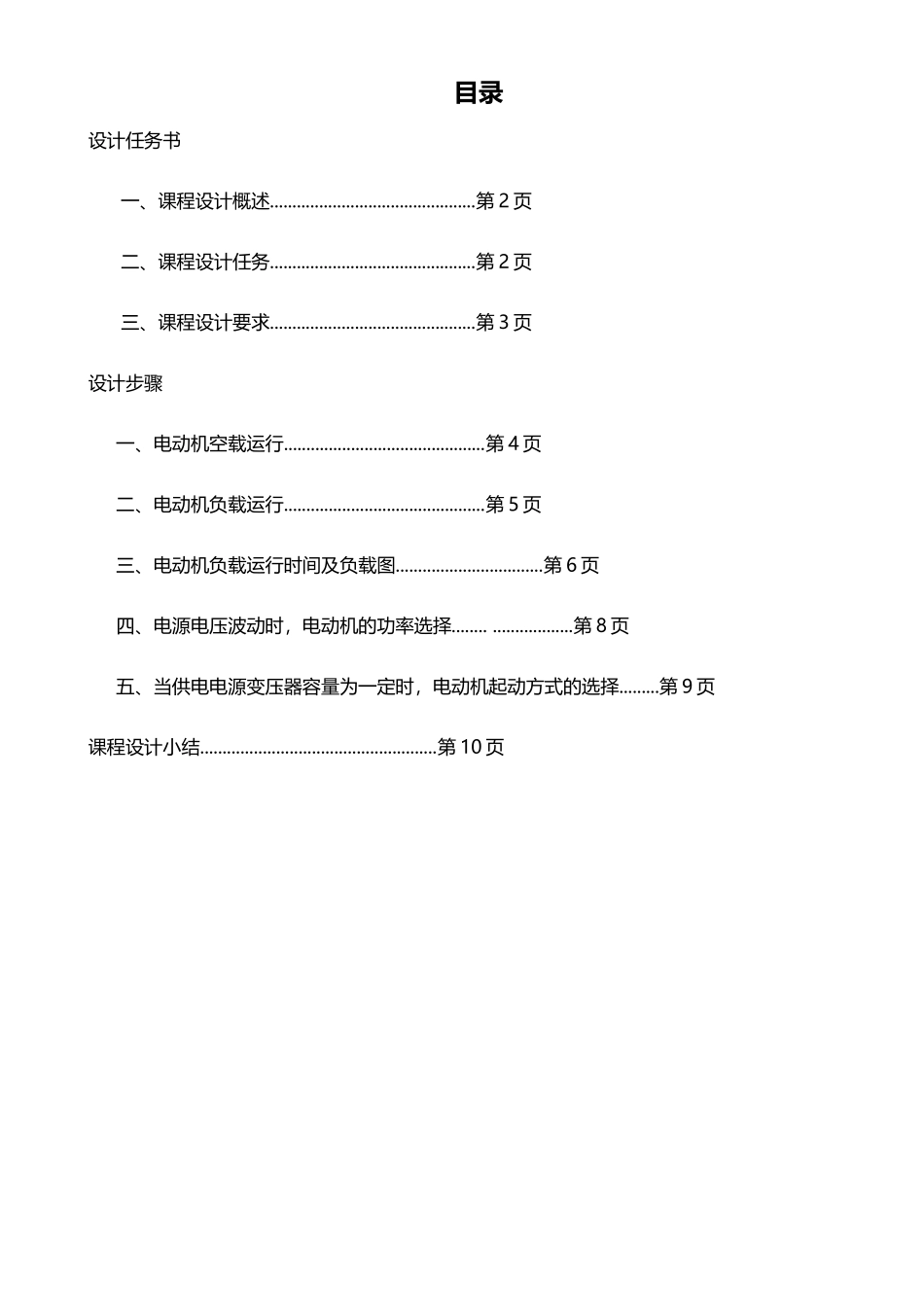

《电气传动技术及应用》课程设计(12 页)Good is good, but better carries it.精益求精，善益求善。 上海开放大学普陀分校《电气传动技术及应用》——课程设计系 别：信息与工程系专 业： 机电一体化 班 级： 学生姓名： 指导老师： 日 期： 设计编号： 目录设计任务书一、课程设计概述..............................................第 2 页二、课程设计任务..............................................第 2 页三、课程设计要求..............................................第 3 页设计步骤一、电动机空载运行.............................................第 4 页二、电动机负载运行.............................................第 5 页三、电动机负载运行时间及负载图.................................第 6 页四、电源电压波动时，电动机的功率选择........ ..................第 8 页五、当供电电源变压器容量为一定时，电动机起动方式的选择.........第 9 页课程设计小结.....................................................第 10 页一、课程设计概述电气传动技术课程是本专业的一门专业课，主要讲述交、直流电动机原理及其应用，是一门实践性很强的课程，通过电气传动技术的课程设计，掌握在工厂设备中电动机的选择、校验和计算。课程设计模拟工厂常用的生产流水线，设计一条电动机驱动的输送带，根据加工工艺要求，在输送带上的工件大小和重量是变化的，输送的位置和距离根据不同的要求，有所变化，要求正确的选择电动机的额定功率、转速、工作制以及考虑生产现场的实际条件，需要实行的措施。二、课程设计任务有一条生产流水线的输送带如下图所示，在装料点 0，按生产节拍依次装上各种电动机的零配件：A 转子、B 定子、C 前端盖、D 后端盖、E 底座。分别要求送到工位 1、工位 2、工位 3、工位 4、工位 5 进行加工装配。输送带实行带上无零配件的空载启动，在传送中，自动控制系统使输送带上始终只有一个零配件，而且两个零配件传送过程中无间隔、停顿。各种零配件依次送完后，再重复循环传送，…。传动系统设计参数：空载负载力矩 TL0 = 1000N·M输送带的输送速度 ν= 7.5 米/分；输送带的加速度 dv/dt = 0.05M/S2 ；电源供电电压 3 相 380V、变压器容量 13KVA电压波动安全系数 0.75。传动系统的减速装置第一级采纳减速采纳皮带轮，第二和第三级采纳齿轮...
