《电路探秘》检测题VIP专享

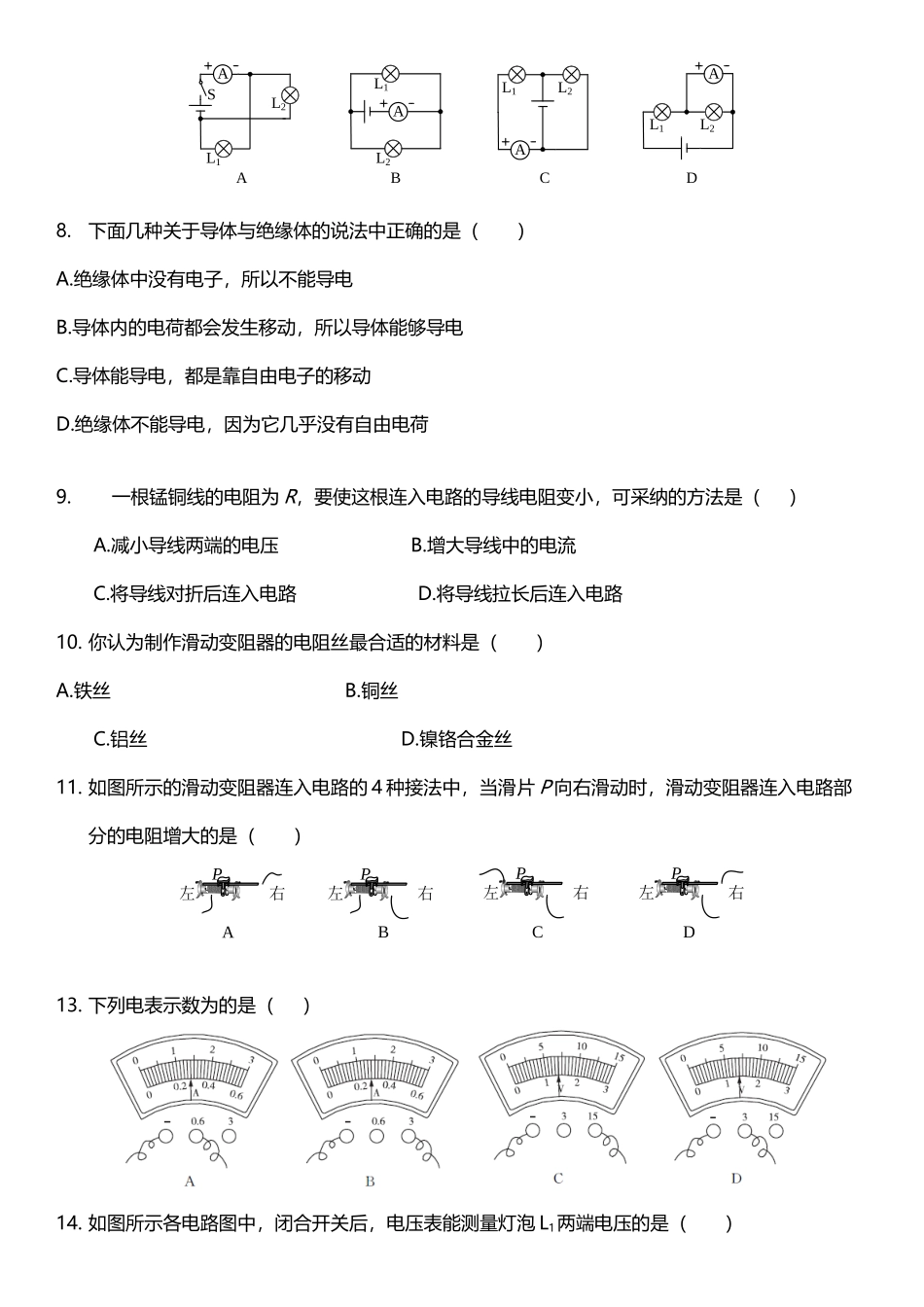

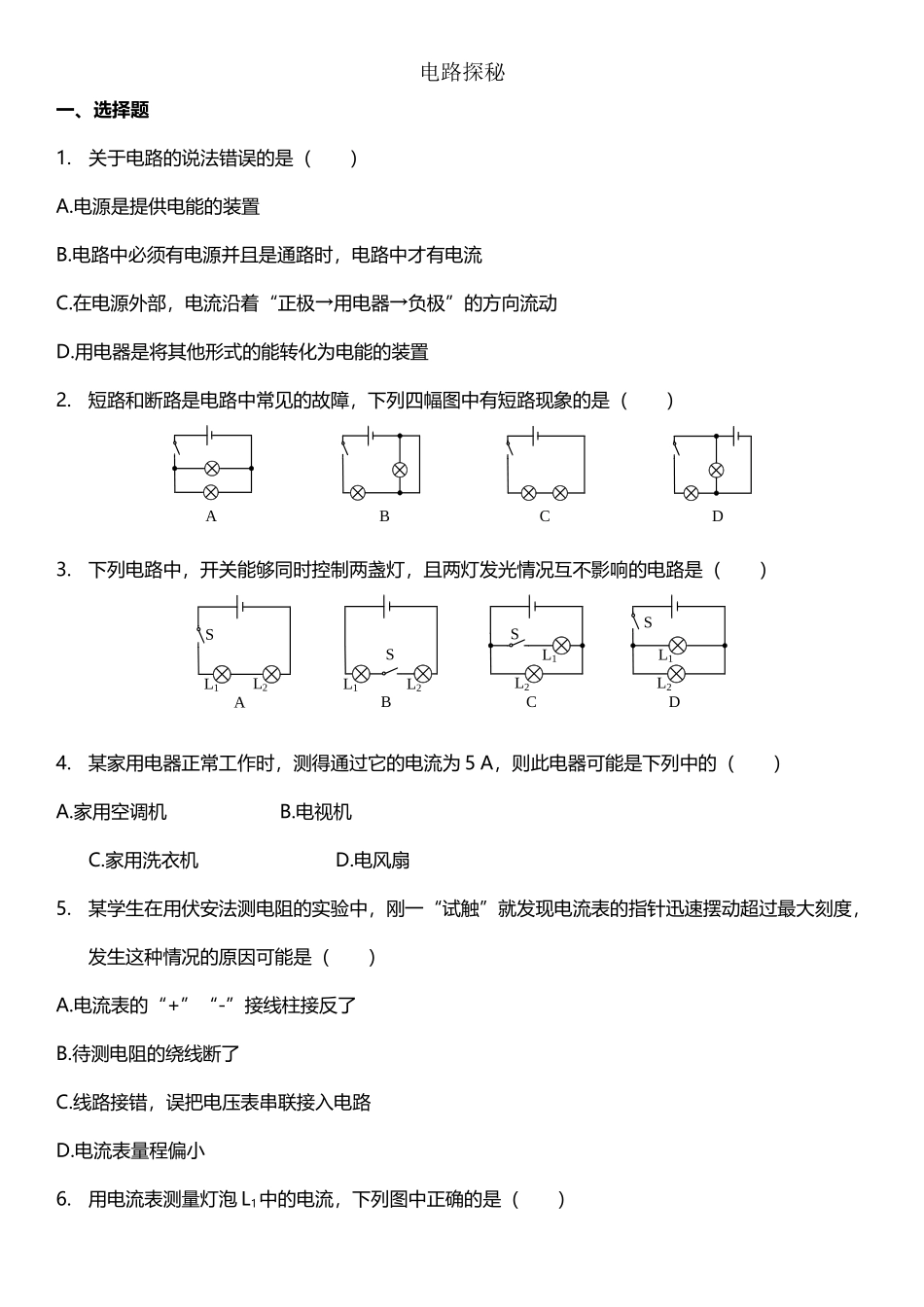

《电路探秘》检测题(含答案解析)(9 页)Good is good, but better carries it.精益求精，善益求善。电路探秘一、选择题1.关于电路的说法错误的是（ ）A.电源是提供电能的装置B.电路中必须有电源并且是通路时，电路中才有电流C.在电源外部，电流沿着“正极→用电器→负极”的方向流动D.用电器是将其他形式的能转化为电能的装置2.短路和断路是电路中常见的故障，下列四幅图中有短路现象的是（ ）ABCD3.下列电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）CL1L2SBL1L2SDL1L2SAL1L2S4.某家用电器正常工作时，测得通过它的电流为 5 A，则此电器可能是下列中的（ ）A.家用空调机 B.电视机C.家用洗衣机 D.电风扇5.某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是（ ）A.电流表的“+”“-”接线柱接反了B.待测电阻的绕线断了C.线路接错，误把电压表串联接入电路D.电流表量程偏小6.用电流表测量灯泡 L1中的电流，下列图中正确的是（ ）BDAL1L2AL1L2ACL1L2SAL1L2A8.下面几种关于导体与绝缘体的说法中正确的是（ ）A.绝缘体中没有电子，所以不能导电B.导体内的电荷都会发生移动，所以导体能够导电C.导体能导电，都是靠自由电子的移动D.绝缘体不能导电，因为它几乎没有自由电荷9.一根锰铜线的电阻为 R，要使这根连入电路的导线电阻变小，可采纳的方法是（ ）A.减小导线两端的电压 B.增大导线中的电流C.将导线对折后连入电路 D.将导线拉长后连入电路10. 你认为制作滑动变阻器的电阻丝最合适的材料是（ ）A.铁丝 B.铜丝C.铝丝 D.镍铬合金丝11. 如图所示的滑动变阻器连入电路的 4 种接法中，当滑片 P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是（ ）CBDAP左右P左右P左右P左右13. 下列电表示数为的是（ ）14. 如图所示各电路图中，闭合开关后，电压表能测量灯泡 L1两端电压的是（ ）CBDAL1L2SVL1L2SVL1L2S VL1L2SV15. 在如图甲所示电路中，当闭合开关后，两个电表指针偏转均如图乙所示，则电阻 R1和 R 2两端的电压分别为（ ）A.5.6 V、1.4 VB.7 V、1.4 VC.1.4 V、7 VD.1.4 V、5.6 V乙甲R1SR2V2V1 16 题图16.如图所示的电路中，闭合开关和，则（ ）A.灯泡亮，不亮 B 灯泡亮，不亮C 灯泡都不亮 D 灯泡都亮 17 题图17. 如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器 R 的滑片 P ...
