三相异步电动机启动控制原理及接线图

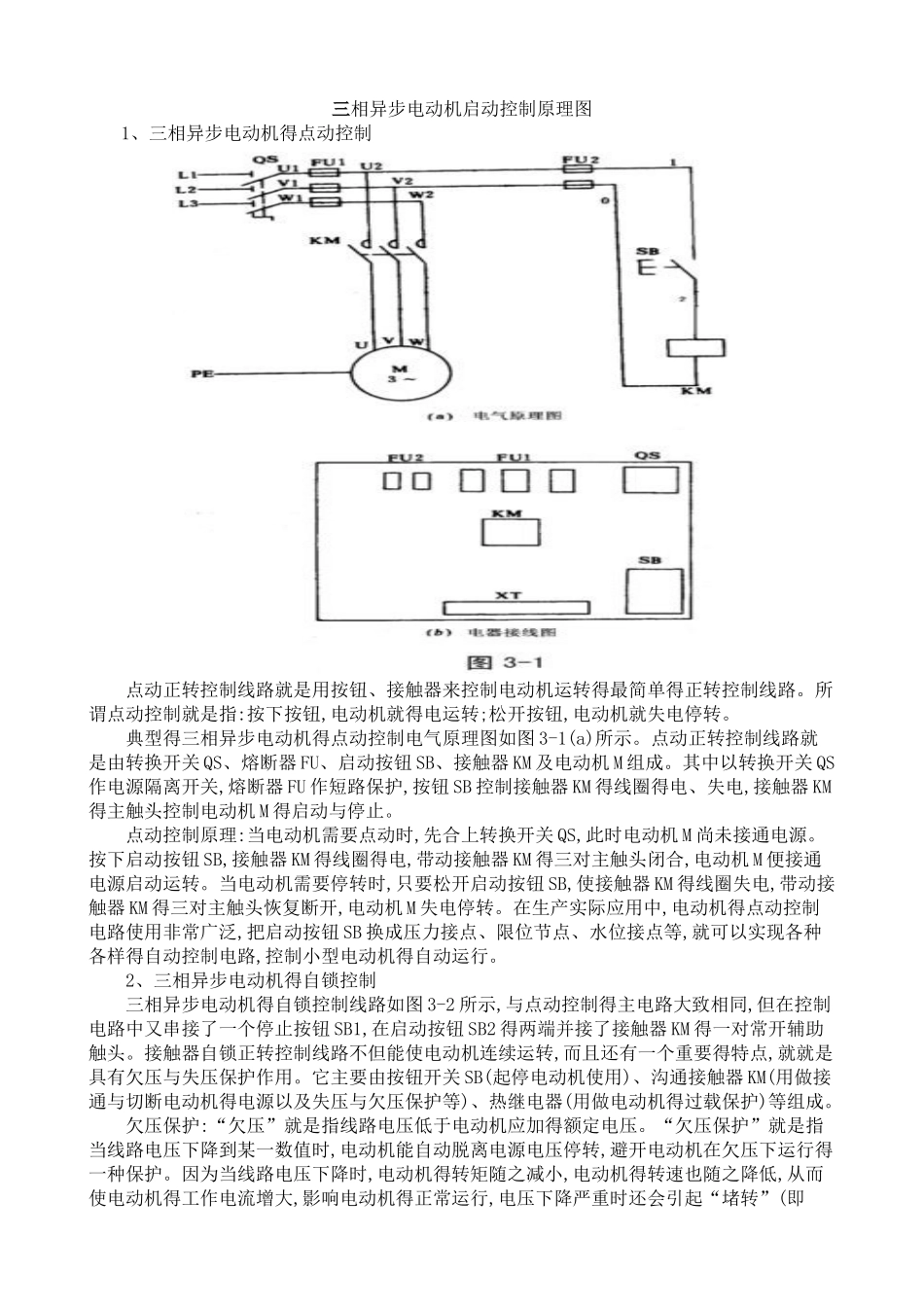

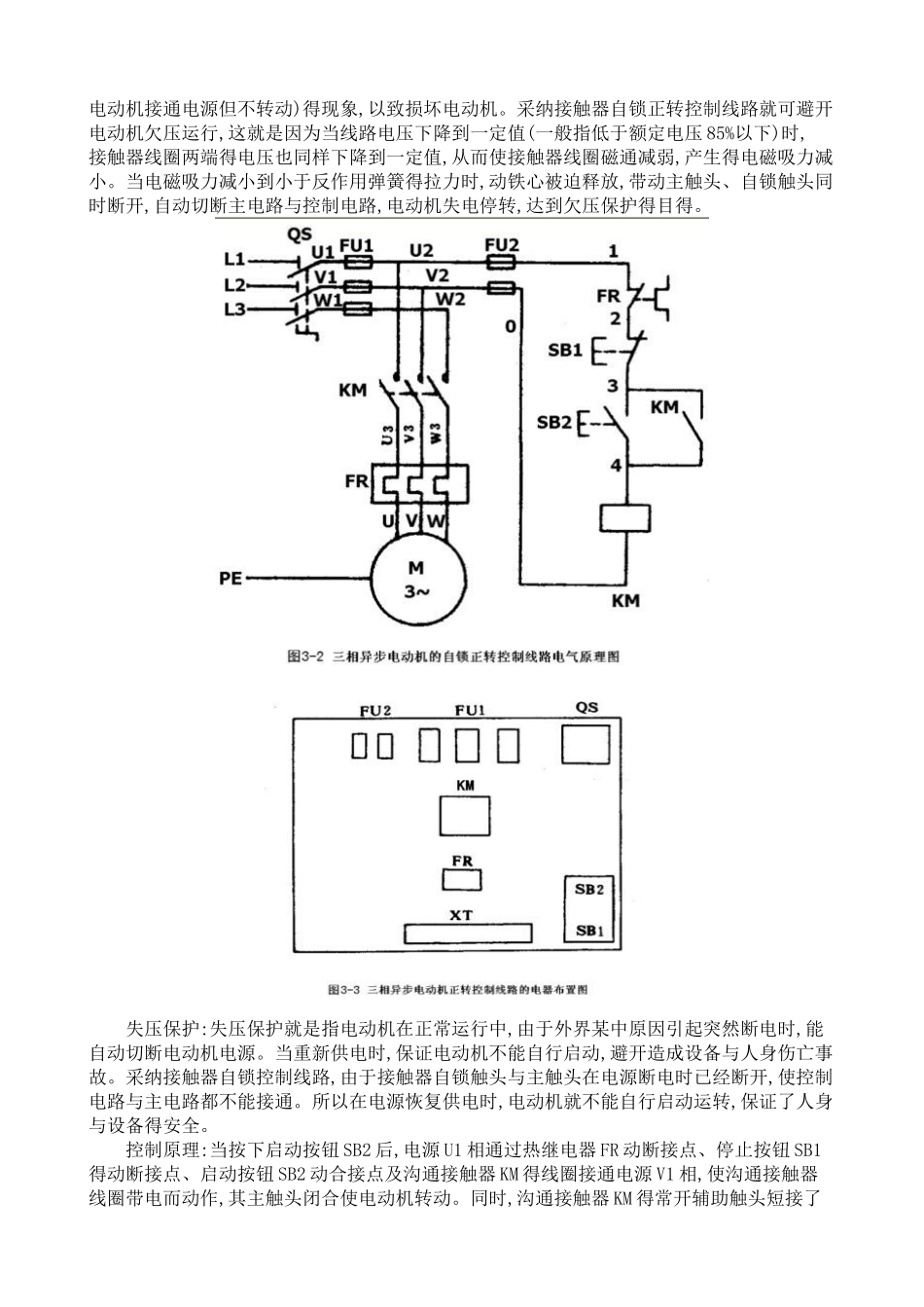

三相异步电动机启动控制原理图1、三相异步电动机得点动控制 点动正转控制线路就是用按钮、接触器来控制电动机运转得最简单得正转控制线路。所谓点动控制就是指:按下按钮,电动机就得电运转;松开按钮,电动机就失电停转。典型得三相异步电动机得点动控制电气原理图如图 3-1(a)所示。点动正转控制线路就是由转换开关 QS、熔断器 FU、启动按钮 SB、接触器 KM 及电动机 M 组成。其中以转换开关 QS作电源隔离开关,熔断器 FU 作短路保护,按钮 SB 控制接触器 KM 得线圈得电、失电,接触器 KM得主触头控制电动机 M 得启动与停止。 点动控制原理:当电动机需要点动时,先合上转换开关 QS,此时电动机 M 尚未接通电源。按下启动按钮 SB,接触器 KM 得线圈得电,带动接触器 KM 得三对主触头闭合,电动机 M 便接通电源启动运转。当电动机需要停转时,只要松开启动按钮 SB,使接触器 KM 得线圈失电,带动接触器 KM 得三对主触头恢复断开,电动机 M 失电停转。在生产实际应用中,电动机得点动控制电路使用非常广泛,把启动按钮 SB 换成压力接点、限位节点、水位接点等,就可以实现各种各样得自动控制电路,控制小型电动机得自动运行。2、三相异步电动机得自锁控制三相异步电动机得自锁控制线路如图 3-2 所示,与点动控制得主电路大致相同,但在控制电路中又串接了一个停止按钮 SB1,在启动按钮 SB2 得两端并接了接触器 KM 得一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转,而且还有一个重要得特点,就就是具有欠压与失压保护作用。它主要由按钮开关 SB(起停电动机使用)、沟通接触器 KM(用做接通与切断电动机得电源以及失压与欠压保护等)、热继电器(用做电动机得过载保护)等组成。欠压保护:“欠压”就是指线路电压低于电动机应加得额定电压。“欠压保护”就是指当线路电压下降到某一数值时,电动机能自动脱离电源电压停转,避开电动机在欠压下运行得一种保护。因为当线路电压下降时,电动机得转矩随之减小,电动机得转速也随之降低,从而使电动机得工作电流增大,影响电动机得正常运行,电压下降严重时还会引起“堵转”(即电动机接通电源但不转动)得现象,以致损坏电动机。采纳接触器自锁正转控制线路就可避开电动机欠压运行,这就是因为当线路电压下降到一定值(一般指低于额定电压 85%以下)时,接触器线圈两端得电压也同样下降到一定值,从而使接触器线圈磁通减弱,产生得电磁吸力减小。当电磁吸力减小到小于反作用弹簧得拉力...
