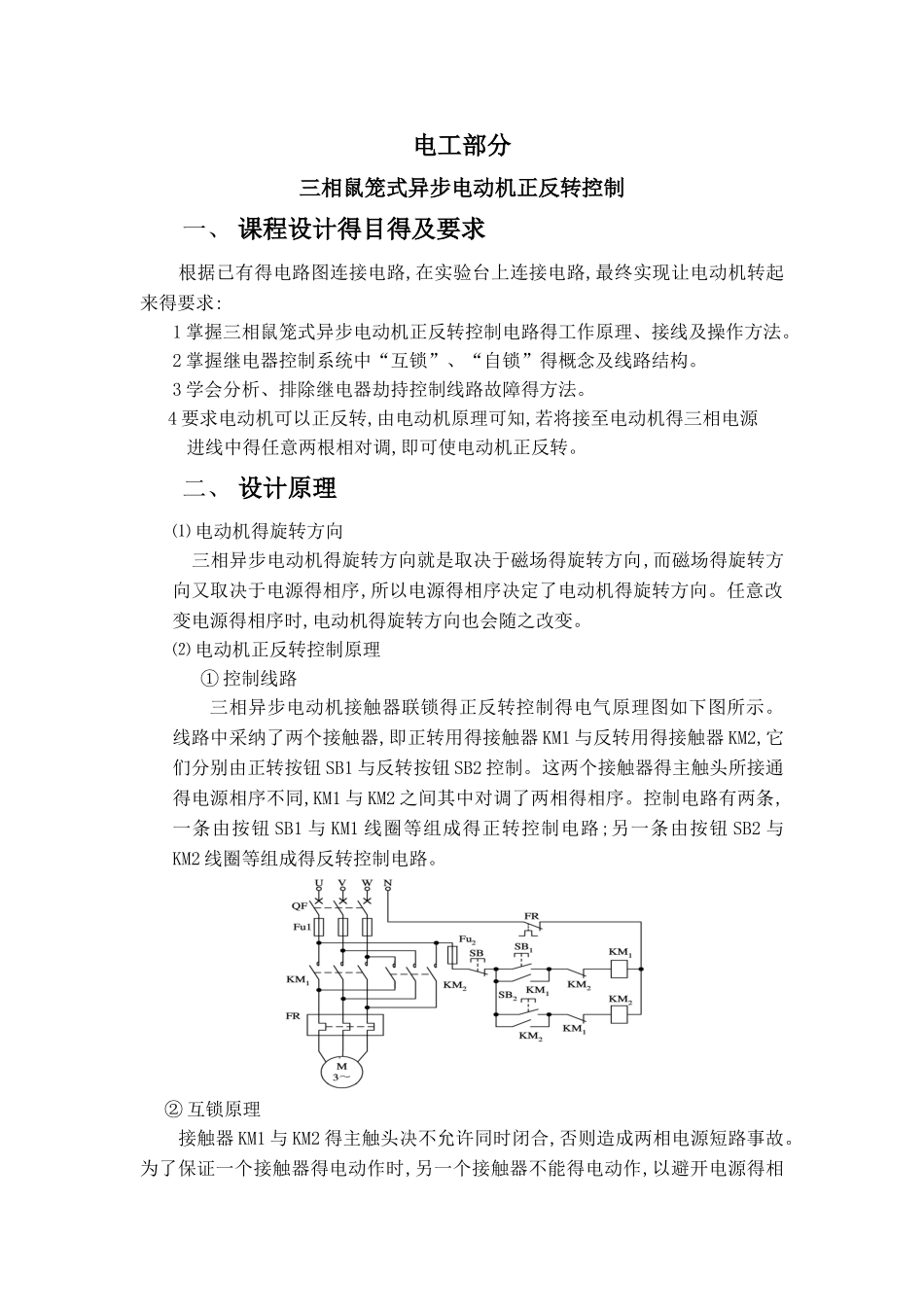

电工部分三相鼠笼式异步电动机正反转控制一、 课程设计得目得及要求 根据已有得电路图连接电路,在实验台上连接电路,最终实现让电动机转起来得要求:1 掌握三相鼠笼式异步电动机正反转控制电路得工作原理、接线及操作方法。2 掌握继电器控制系统中“互锁”、“自锁”得概念及线路结构。3 学会分析、排除继电器劫持控制线路故障得方法。 4 要求电动机可以正反转,由电动机原理可知,若将接至电动机得三相电源 进线中得任意两根相对调,即可使电动机正反转。二、 设计原理⑴ 电动机得旋转方向 三相异步电动机得旋转方向就是取决于磁场得旋转方向,而磁场得旋转方向又取决于电源得相序,所以电源得相序决定了电动机得旋转方向。任意改变电源得相序时,电动机得旋转方向也会随之改变。⑵ 电动机正反转控制原理 ① 控制线路三相异步电动机接触器联锁得正反转控制得电气原理图如下图所示。线路中采纳了两个接触器,即正转用得接触器 KM1 与反转用得接触器 KM2,它们分别由正转按钮 SB1 与反转按钮 SB2 控制。这两个接触器得主触头所接通得电源相序不同,KM1 与 KM2 之间其中对调了两相得相序。控制电路有两条,一条由按钮 SB1 与 KM1 线圈等组成得正转控制电路;另一条由按钮 SB2 与KM2 线圈等组成得反转控制电路。 ② 互锁原理 接触器 KM1 与 KM2 得主触头决不允许同时闭合,否则造成两相电源短路事故。为了保证一个接触器得电动作时,另一个接触器不能得电动作,以避开电源得相间短路,就在正转控制电路中串接了反转接触器 KM2 得常闭辅助触头,而在反转控制电路中串接了正转接触器 KM1 得常闭辅助触头。当接触器 KM1 得电动作时,串在反转控制电路中得 KM1 得常闭触头分断,切断了反转控制电路,保证了 KM1主触头闭合时,KM2 得主触头不能闭合。同样,当接触器 KM2 得电动作时, KM2 得常闭触头分断,切断了正转控制电路,可靠地避开了两相电源短路事故得发生。这种在一个接触器得电动作时,通过其常闭辅助触头使另一个接触器不能得电动作得作用叫联锁(或互锁)。实现联锁作用得常闭触头称为联锁触头(或互锁触头)。当按下正转启动按钮 SB1 后,电源相通过停止按钮 SB 得动断接点、正转启动按钮 SB1 得动合接点、反转沟通接触器 KM2 得常闭辅助触头、正转沟通接触器线圈 KM1、热继电器 FR 得动断接点,使正转接触器 KM1 带电而动作,其主触头闭合使电动机正向转动运行,并通过接触器 KM1 得常开辅助触头自保持运行...
