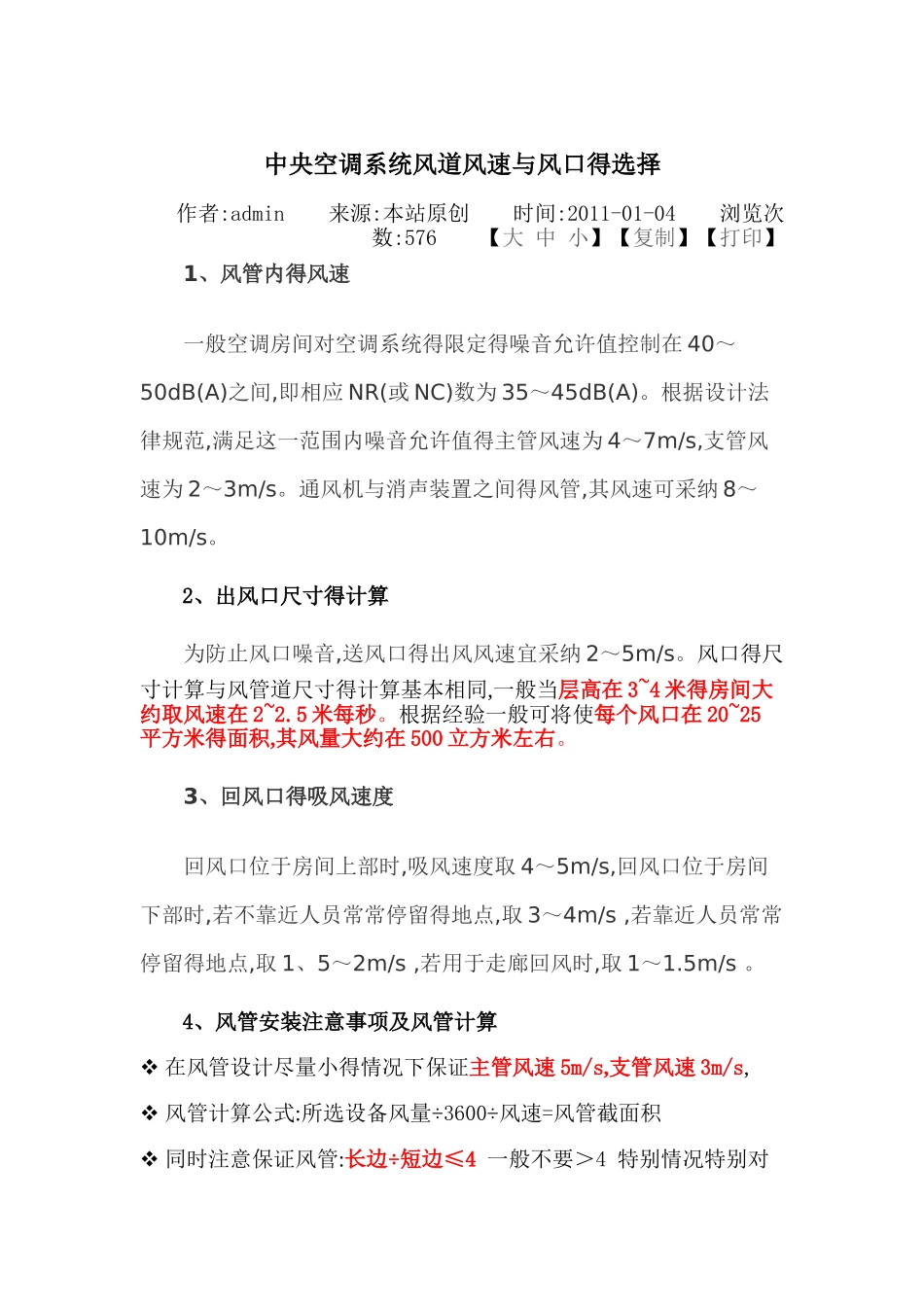

中央空调系统风道风速和风口的选择

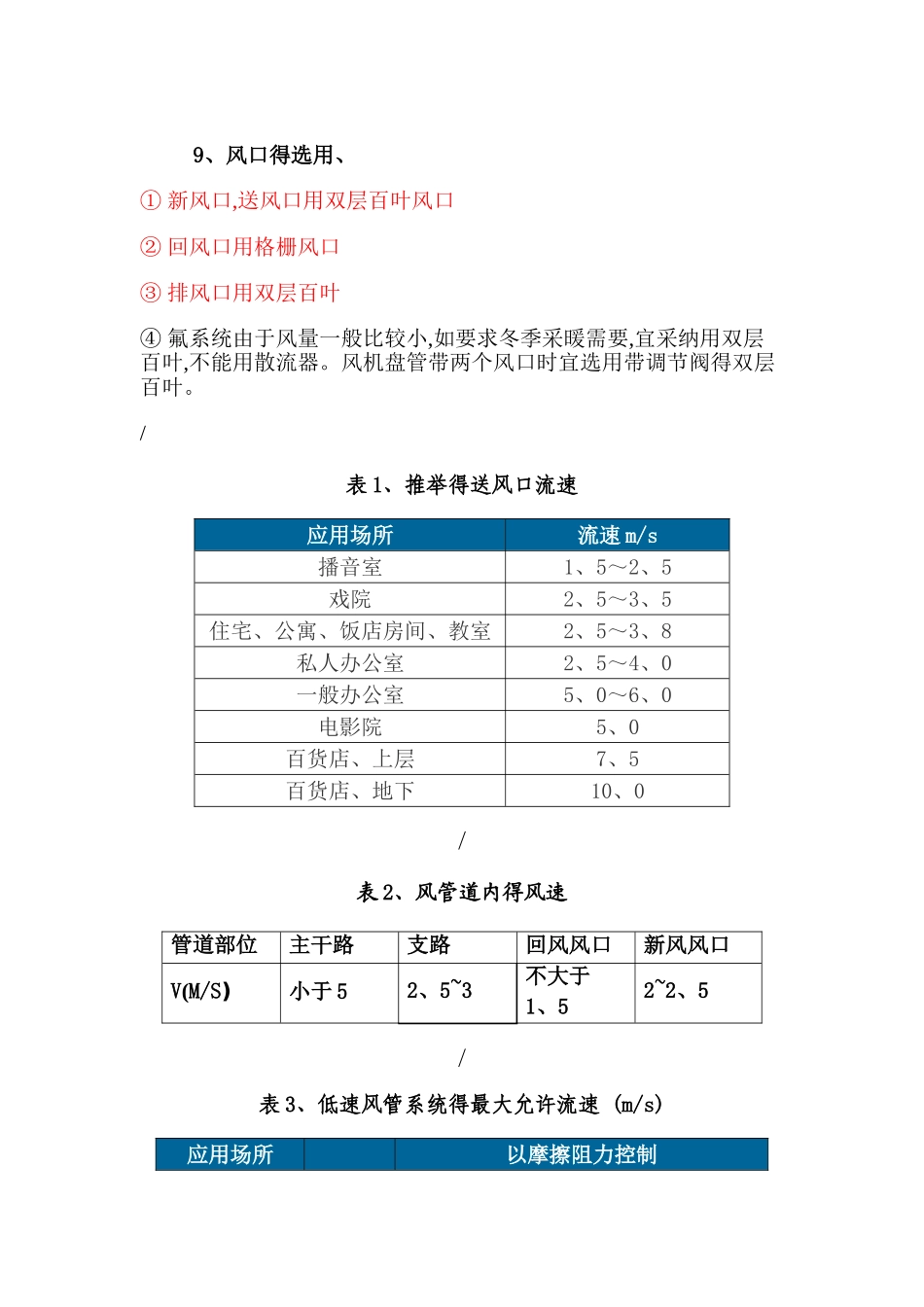

中央空调系统风道风速与风口得选择作者:admin 来源:本站原创 时间:2011-01-04 浏览次数:576 【大 中 小】【复制】【打印】1、风管内得风速 一般空调房间对空调系统得限定得噪音允许值控制在 40～50dB(A)之间,即相应 NR(或 NC)数为 35～45dB(A)。根据设计法律规范,满足这一范围内噪音允许值得主管风速为 4～7m/s,支管风速为 2～3m/s。通风机与消声装置之间得风管,其风速可采纳 8～10m/s。2、出风口尺寸得计算为防止风口噪音,送风口得出风风速宜采纳 2～5m/s。风口得尺寸计算与风管道尺寸得计算基本相同,一般当层高在 3~4 米得房间大约取风速在 2~2.5 米每秒。根据经验一般可将使每个风口在 20~25平方米得面积,其风量大约在 500 立方米左右。3、回风口得吸风速度 回风口位于房间上部时,吸风速度取 4～5m/s,回风口位于房间下部时,若不靠近人员常常停留得地点,取 3～4m/s ,若靠近人员常常停留得地点,取 1、5～2m/s ,若用于走廊回风时,取 1～1.5m/s 。4、风管安装注意事项及风管计算 在风管设计尽量小得情况下保证主管风速 5m/s,支管风速 3m/s, 风管计算公式:所选设备风量÷3600÷风速=风管截面积 同时注意保证风管:长边÷短边≤4 一般不要＞4 特别情况特别对待。 风口得选择:所选房间风量÷3600÷风速=散流器喉部截面积 注意:双百叶风口截面积为以上公式所得面积÷0、75、计算风管尺寸1)等阻尼法(等压法)就是一种方便得计算法,适用于多种场合。2)根据下表确定主风管中得基本阻尼系数。风管类型阻尼系数(mmH2o)送风管0、05-0、2回风管0、03-0、12因回风管位于吸风部位,主要承受外部压力,应注意减轻其风管负担。对于风管系统,常采纳送风管 0、08-0、15mmH2O/m,回风管 0、06-0、1 mmH2O/m 作为基准。6、在进行风管机得风管道设计时,注意在风管机得进、出风处加静压箱,以均衡风压,减少噪音,并且使静压箱内得流速保证在 3 米每秒以下,其长度可根据实际情况来定。7、风压估算 如弯头、三通、变径等较少得情况下每米损失 4pa 左右。 如弯头、三通、变径等较多得情况下每米损失 6pa 左右8、接风管得风盘得风口设计1)第一个送风口与风盘得出风口得距离要适当;2)带有两个出风口得风盘送风管要变径;3)风盘得送风口与回风口距离要适当。(≤5 米)9、风口得选用、① 新风口,送风口用双层百叶风口② 回风口用格栅风口③ 排风口用双层百叶④ 氟系统由于风量一般比较小,如要求冬季采暖需要,宜采...
