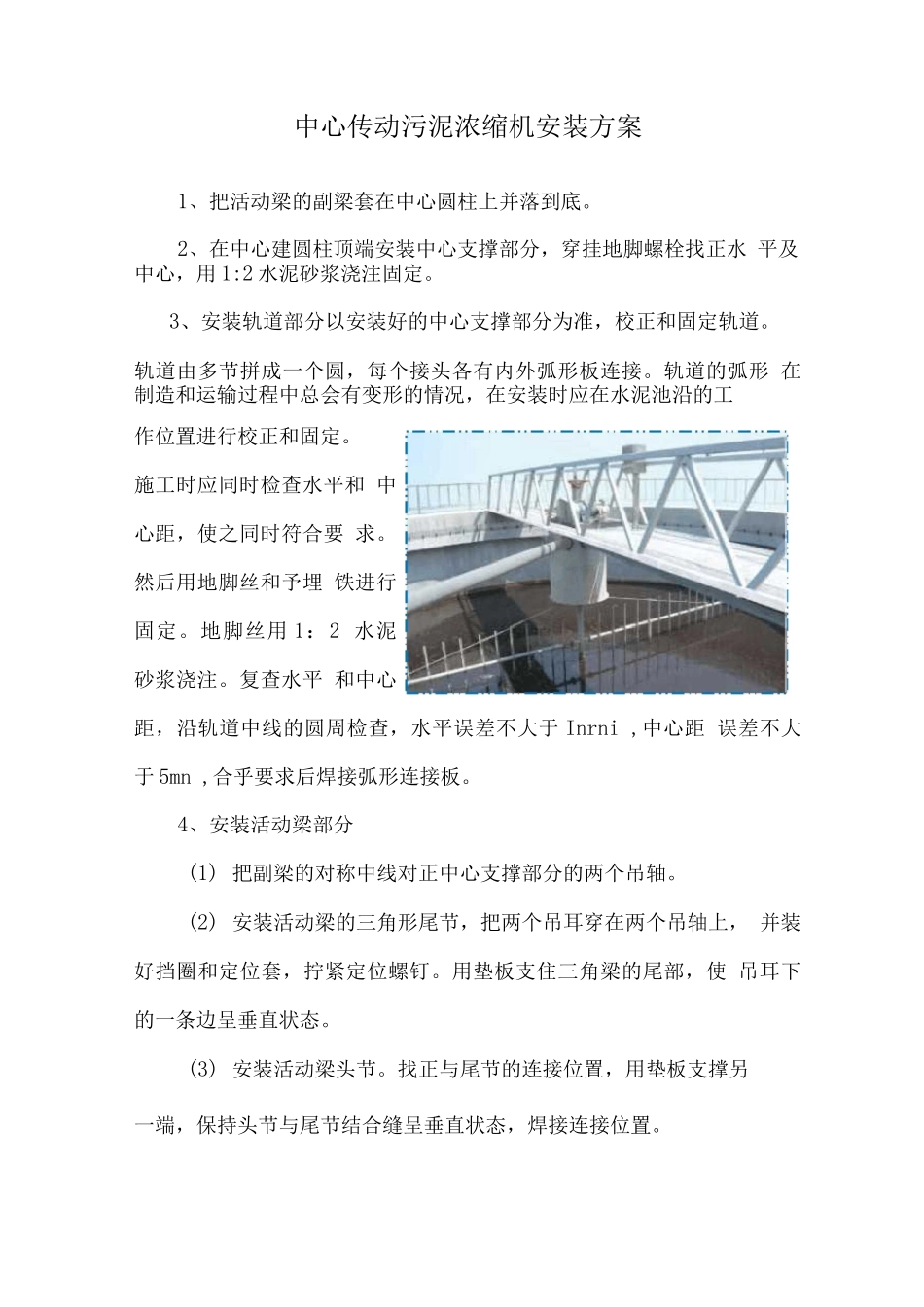

中心传动污泥浓缩机安装方案

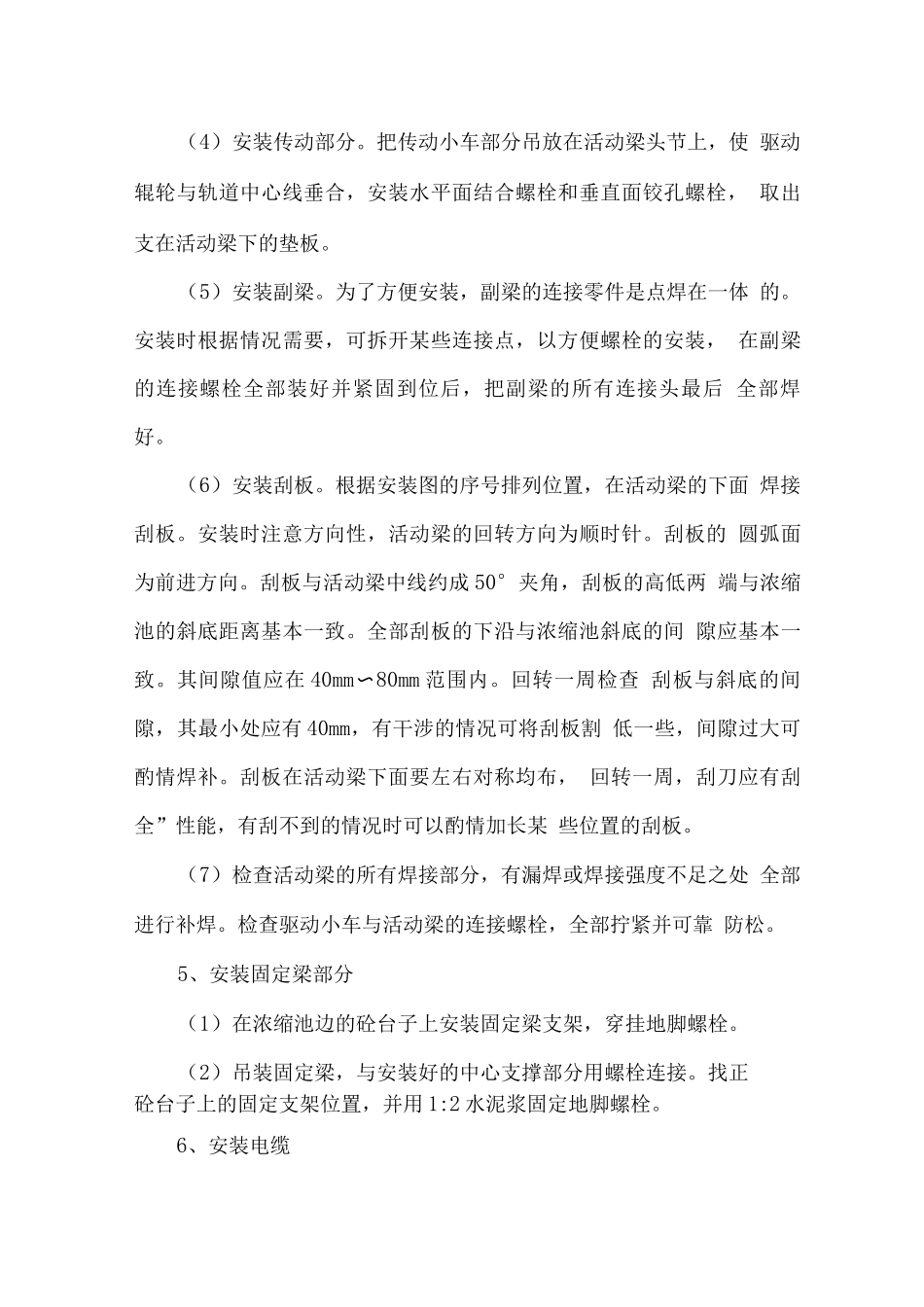

中心传动污泥浓缩机安装方案1、把活动梁的副梁套在中心圆柱上并落到底。2、在中心建圆柱顶端安装中心支撑部分，穿挂地脚螺栓找正水 平及中心，用 1:2 水泥砂浆浇注固定。3、安装轨道部分以安装好的中心支撑部分为准，校正和固定轨道。轨道由多节拼成一个圆，每个接头各有内外弧形板连接。轨道的弧形 在制造和运输过程中总会有变形的情况，在安装时应在水泥池沿的工作位置进行校正和固定。施工时应同时检查水平和 中心距，使之同时符合要 求。然后用地脚丝和予埋 铁进行固定。地脚丝用 1：2 水泥砂浆浇注。复查水平 和中心距，沿轨道中线的圆周检查，水平误差不大于 Inrni ,中心距 误差不大于 5mn ,合乎要求后焊接弧形连接板。4、安装活动梁部分(1) 把副梁的对称中线对正中心支撑部分的两个吊轴。(2) 安装活动梁的三角形尾节，把两个吊耳穿在两个吊轴上， 并装好挡圈和定位套，拧紧定位螺钉。用垫板支住三角梁的尾部，使 吊耳下的一条边呈垂直状态。(3) 安装活动梁头节。找正与尾节的连接位置，用垫板支撑另一端，保持头节与尾节结合缝呈垂直状态，焊接连接位置。（4）安装传动部分。把传动小车部分吊放在活动梁头节上，使 驱动辊轮与轨道中心线垂合，安装水平面结合螺栓和垂直面铰孔螺栓， 取出支在活动梁下的垫板。（5）安装副梁。为了方便安装，副梁的连接零件是点焊在一体 的。安装时根据情况需要，可拆开某些连接点，以方便螺栓的安装， 在副梁的连接螺栓全部装好并紧固到位后，把副梁的所有连接头最后 全部焊好。（6）安装刮板。根据安装图的序号排列位置，在活动梁的下面 焊接刮板。安装时注意方向性，活动梁的回转方向为顺时针。刮板的 圆弧面为前进方向。刮板与活动梁中线约成 50°夹角，刮板的高低两 端与浓缩池的斜底距离基本一致。全部刮板的下沿与浓缩池斜底的间 隙应基本一致。其间隙值应在 40mm〜80mm 范围内。回转一周检查 刮板与斜底的间隙，其最小处应有 40mm，有干涉的情况可将刮板割 低一些，间隙过大可酌情焊补。刮板在活动梁下面要左右对称均布， 回转一周，刮刀应有刮全”性能，有刮不到的情况时可以酌情加长某 些位置的刮板。（7）检查活动梁的所有焊接部分，有漏焊或焊接强度不足之处 全部进行补焊。检查驱动小车与活动梁的连接螺栓，全部拧紧并可靠 防松。5、安装固定梁部分（1）在浓缩池边的砼台子上安装固定梁支架，穿挂地脚螺栓。（2）吊装固定梁，与安装好的中心支撑部分用螺...
