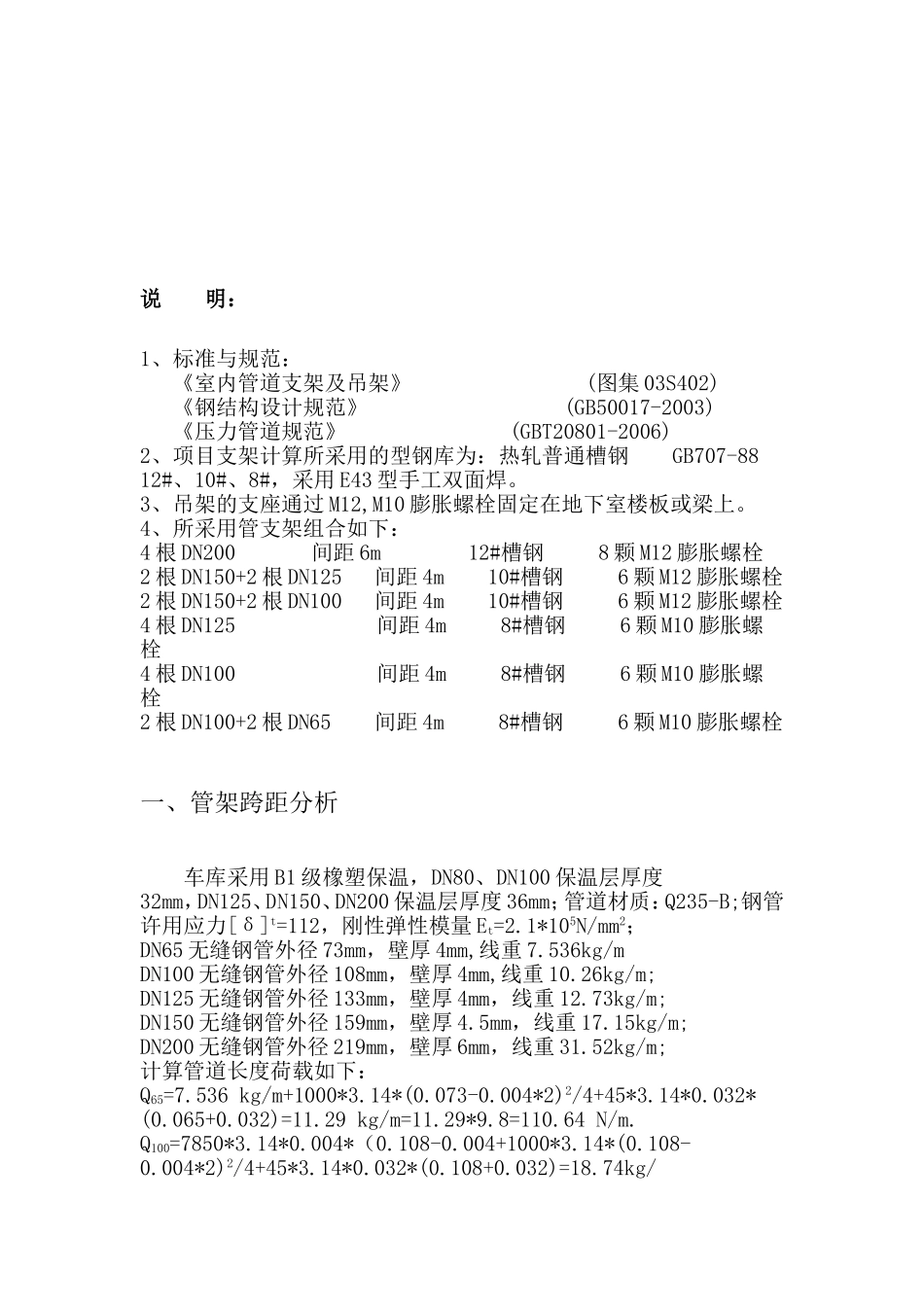

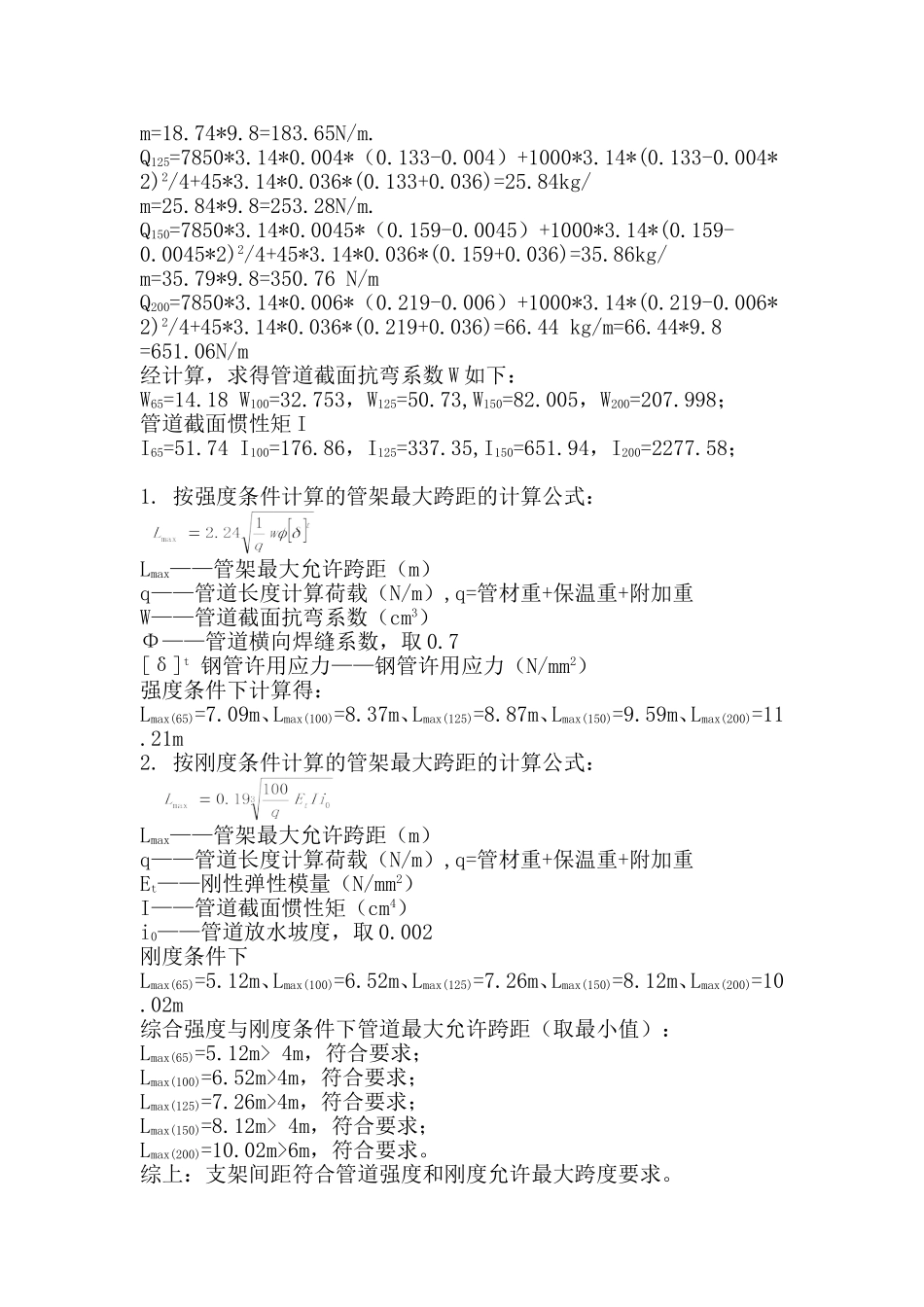

管道支吊架负荷计算书 说 明：1、标准与规范： 《室内管道支架及吊架》 (图集 03S402) 《钢结构设计规范》 (GB50017-2003) 《压力管道规范》 (GBT20801-2006)2、项目支架计算所采用的型钢库为：热轧普通槽钢 GB707-88 12#、10#、8#，采用 E43 型手工双面焊。 3、吊架的支座通过 M12,M10 膨胀螺栓固定在地下室楼板或梁上。4、所采用管支架组合如下： 4 根 DN200 间距 6m 12#槽钢 8 颗 M12 膨胀螺栓2 根 DN150+2 根 DN125 间距 4m 10#槽钢 6 颗 M12 膨胀螺栓2 根 DN150+2 根 DN100 间距 4m 10#槽钢 6 颗 M12 膨胀螺栓4 根 DN125 间距 4m 8#槽钢 6 颗 M10 膨胀螺栓4 根 DN100 间距 4m 8#槽钢 6 颗 M10 膨胀螺栓2 根 DN100+2 根 DN65 间距 4m 8#槽钢 6 颗 M10 膨胀螺栓一、管架跨距分析车库采用 B1 级橡塑保温，DN80、DN100 保温层厚度32mm，DN125、DN150、DN200 保温层厚度 36mm；管道材质：Q235-B;钢管许用应力[δ]t=112，刚性弹性模量 Et=2.1*105N/mm2；DN65 无缝钢管外径 73mm，壁厚 4mm,线重 7.536kg/mDN100 无缝钢管外径 108mm，壁厚 4mm,线重 10.26kg/m;DN125 无缝钢管外径 133mm，壁厚 4mm，线重 12.73kg/m;DN150 无缝钢管外径 159mm，壁厚 4.5mm，线重 17.15kg/m;DN200 无缝钢管外径 219mm，壁厚 6mm，线重 31.52kg/m;计算管道长度荷载如下：Q65=7.536 kg/m+1000*3.14*(0.073-0.004*2)2/4+45*3.14*0.032*(0.065+0.032)=11.29 kg/m=11.29*9.8=110.64 N/m.Q100=7850*3.14*0.004*（0.108-0.004+1000*3.14*(0.108-0.004*2)2/4+45*3.14*0.032*(0.108+0.032)=18.74kg/ m=18.74*9.8=183.65N/m.Q125=7850*3.14*0.004*（0.133-0.004）+1000*3.14*(0.133-0.004*2)2/4+45*3.14*0.036*(0.133+0.036)=25.84kg/m=25.84*9.8=253.28N/m.Q150=7850*3.14*0.0045*（0.159-0.0045）+1000*3.14*(0.159-0.0045*2)2/4+45*3.14*0.036*(0.159+0.036)=35.86kg/m=35.79*9.8=350.76 N/mQ200=7850*3.14*0.006*（0.219-0.006）+1000*3.14*(0.219-0.006*2)2/4+45*3.14*0.036*(0.219+0.036)=66.44 kg/m=66.44*9.8=651.06N/m经计算，求得管道截面抗弯系数 W 如下：W65=14.18 W100=32.753，W125=50.73,W150=82.005，W200=207.998；管道截面惯性矩 II65=51.74 I100=176.86，I125=337.35,I150=651.94，I200=2277.58；1. 按强度条件计算的管架最大跨距的计算...
