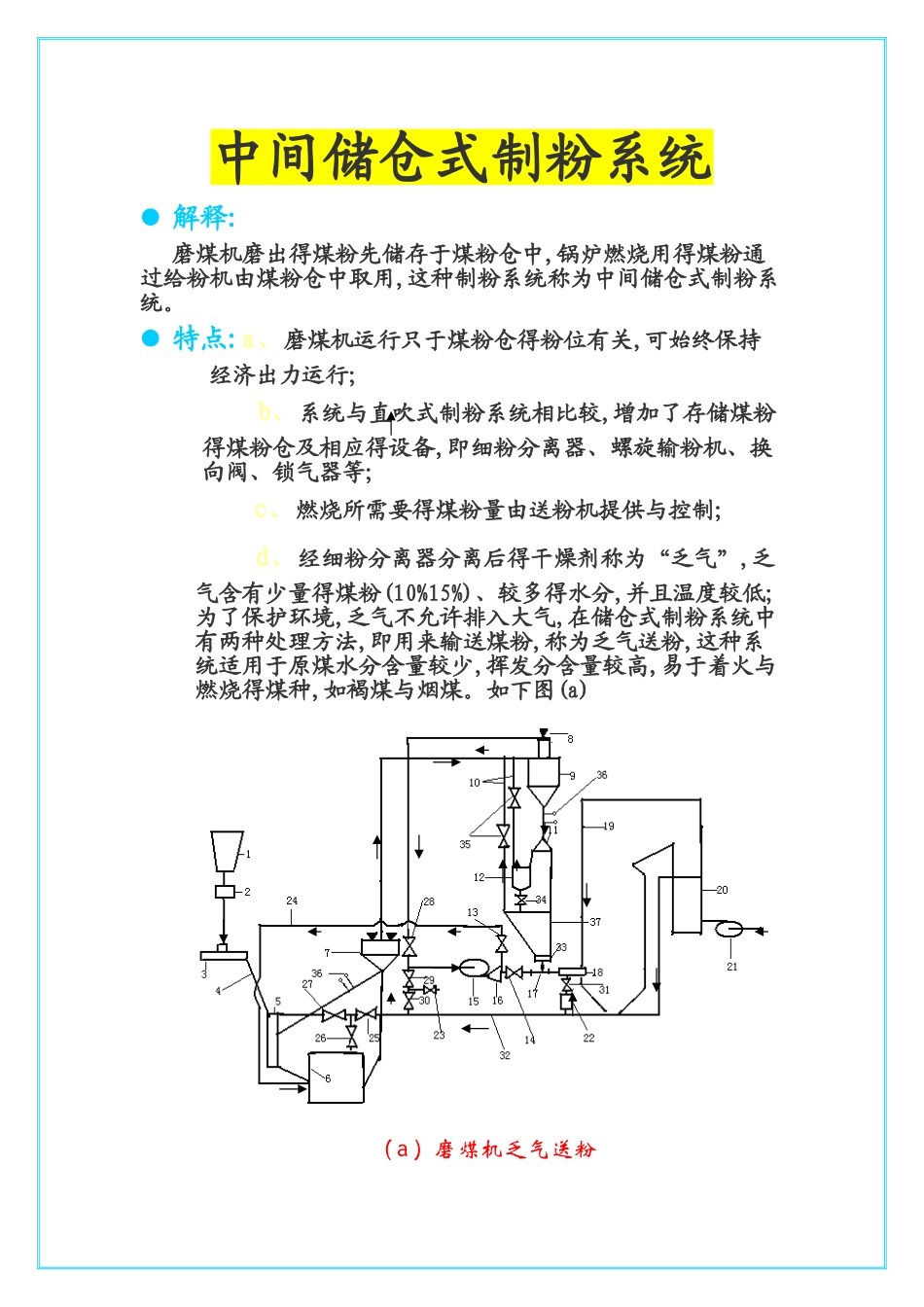

中间储仓式制粉系统 解释:磨煤机磨出得煤粉先储存于煤粉仓中,锅炉燃烧用得煤粉通过给粉机由煤粉仓中取用,这种制粉系统称为中间储仓式制粉系统。 特点:a、磨煤机运行只于煤粉仓得粉位有关,可始终保持 经济出力运行;b、系统与直吹式制粉系统相比较,增加了存储煤粉得煤粉仓及相应得设备,即细粉分离器、螺旋输粉机、换向阀、锁气器等; c、燃烧所需要得煤粉量由送粉机提供与控制; d、经细粉分离器分离后得干燥剂称为“乏气”,乏气含有少量得煤粉(10%15%)、较多得水分,并且温度较低;为了保护环境,乏气不允许排入大气,在储仓式制粉系统中有两种处理方法,即用来输送煤粉,称为乏气送粉,这种系统适用于原煤水分含量较少,挥发分含量较高,易于着火与燃烧得煤种,如褐煤与烟煤。如下图(a) ( a ) 磨煤机乏气送粉1—原煤斗 2—自动磅秤 3—给煤机 4—落煤管 5—干燥管 6—磨煤机 7—粗风分离器 8—防爆器 9—细粉分离器 10—吸潮管 11—换向阀 12—螺旋输送器 13—再循环风门 14—一次风门 15—一次风机 16—一次风箱 17—混合器 18—燃烧器 19—锅炉 20—空气预热器 21—送风机 22—二次风箱 23、26—冷风门 24—再循环管 25、30—热风门 27、29—混合风门 28—乏气门 31—二次风门 32—热风管 33—给粉机 34— 35— 36—锁气器 37—煤粉仓或直接送入炉膛燃烧,称为“三次风”,即热风送粉系统,这一系统适用于燃烧无烟煤、贫煤、劣质烟煤等不易着火与燃烧得煤种。如下图(b);( b ) 热风送粉1—原煤斗 2—自动磅秤 3—给煤机 4—落煤管 5—干燥管 6—磨煤机 7—粗风分离器 8—防爆器 9—细粉分离器 10—排粉机 11—换向阀 12—螺旋输送器 13—再循环门 14—一次风门 15—一次风机 16—一次风箱 17—混合器 18—三次风箱 19、27—混合风门 20—空气预热器 21—送风机 22—二次风箱 23—三次风喷嘴 24—给粉机 25、28—热风门 26—冷风门 29—热风管 30—燃烧器 31—二次风门 32—乏气门 33— 34— 35—再循环管 36—锁气器 37—煤粉仓 e 、经排粉风机升压后得乏气一部分送入磨煤机作为“再循环风”,用来协调通风量与磨煤出力。 优缺点:a、中间储仓式制粉系统主要优点就是: (1)由于煤粉仓储存有煤粉,或通过螺旋输粉机利用邻 仓煤粉,调节灵敏方便,提高了锅炉运行燃料供应得可靠性。 (2)磨煤机运行出了不受锅炉负荷制约,因此,磨煤机可常常处于经济工况下运行。 (3)通过排粉...
