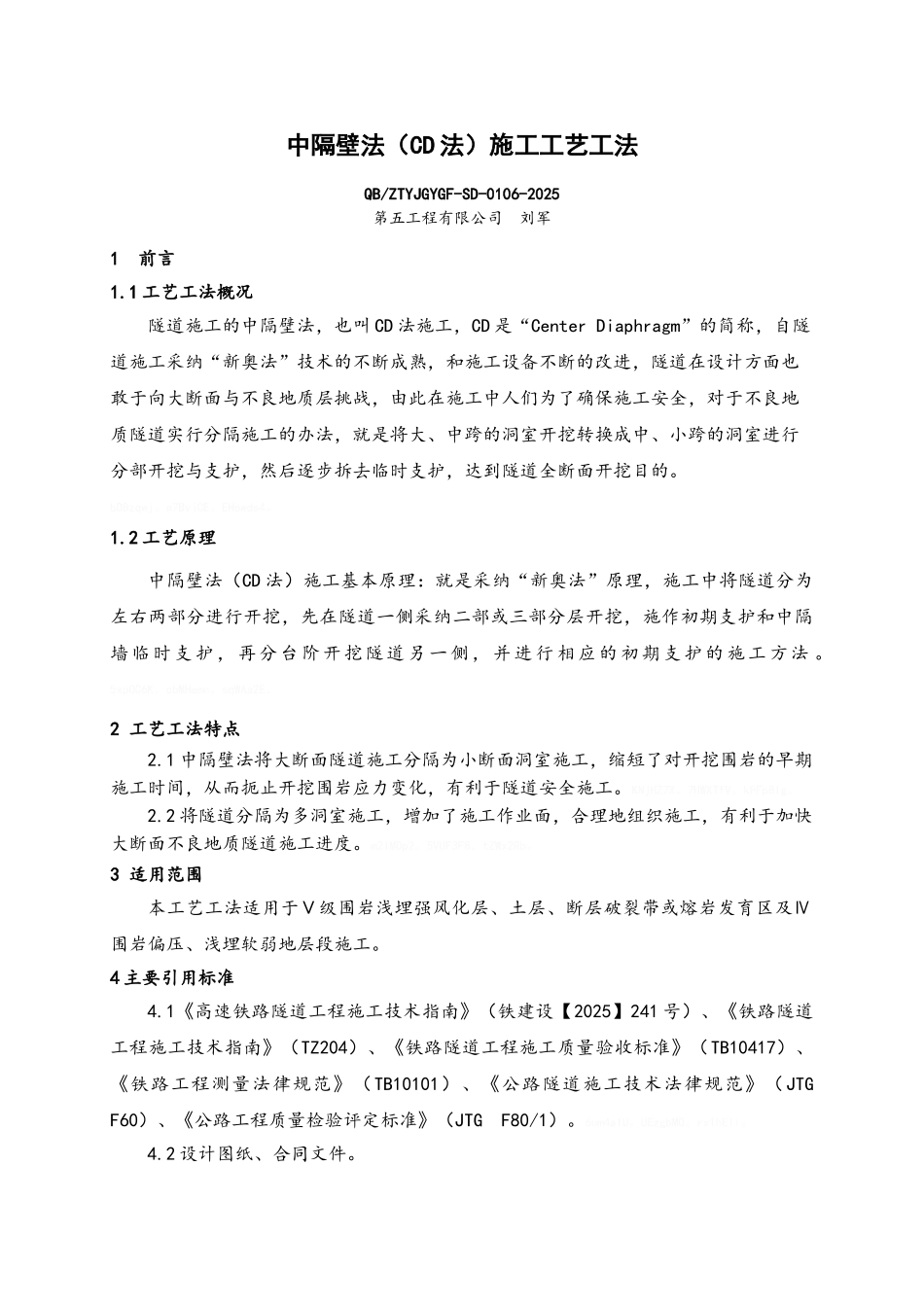

中隔壁法施工工艺工法

中隔壁法（CD 法）施工工艺工法QB/ZTYJGYGF-SD-0106-2025第五工程有限公司 刘军1 前言1.1 工艺工法概况隧道施工的中隔壁法，也叫 CD 法施工，CD 是“Center Diaphragm”的简称，自隧道施工采纳“新奥法”技术的不断成熟，和施工设备不断的改进，隧道在设计方面也敢于向大断面与不良地质层挑战，由此在施工中人们为了确保施工安全，对于不良地质隧道实行分隔施工的办法，就是将大、中跨的洞室开挖转换成中、小跨的洞室进行分部开挖与支护，然后逐步拆去临时支护，达到隧道全断面开挖目的。bDBzqwj。a7BvjCE。EHowds4。1.2 工艺原理中隔壁法（CD 法）施工基本原理：就是采纳“新奥法”原理，施工中将隧道分为左右两部分进行开挖，先在隧道一侧采纳二部或三部分层开挖，施作初期支护和中隔墙临时支护，再分台阶开挖隧道另一侧，并进行相应的初期支护的施工方法 。5xpOC6K。cbMHemn。sqWAa2E。2 工艺工法特点 2.1 中隔壁法将大断面隧道施工分隔为小断面洞室施工，缩短了对开挖围岩的早期施工时间，从而扼止开挖围岩应力变化，有利于隧道安全施工。KNjHZ7X。7HWXTfV。kPFp8lg。 2.2 将隧道分隔为多洞室施工，增加了施工作业面，合理地组织施工，有利于加快大断面不良地质隧道施工进度。m2IMDp2。5VUF3F8。tZWx2Rb。3 适用范围本工艺工法适用于Ⅴ级围岩浅埋强风化层、土层、断层破裂带或熔岩发育区及Ⅳ围岩偏压、浅埋软弱地层段施工。4 主要引用标准4.1《高速铁路隧道工程施工技术指南》（铁建设【2025】241 号）、《铁路隧道工程施工技术指南》（TZ204）、《铁路隧道工程施工质量验收标准》（TB10417）、《铁路工程测量法律规范》（TB10101）、《公路隧道施工技术法律规范》（JTG F60）、《公路工程质量检验评定标准》（JTG F80/1）。6um4aIU。UEzgbM0。rx1hEli。4.2 设计图纸、合同文件。5 施工方法根据“新奥法”原理，遵循“早预报、管超前、弱爆破、短开挖、少扰动、严治水、强支护、早封闭、勤量测、紧衬砌”的原则稳步前进。采纳人工配合挖掘机和弱爆破开挖，超前支护一般在洞口段采纳长管棚，在洞内采纳小注浆导管，在完成超前支护后，从隧道的一侧自上而下采纳台阶法分别完成开挖与初期支护，初期支护采纳钢架、锚杆、网喷砼。第一侧施作的隧道中部临时支护即为中隔壁；待第一侧开挖进尺 10～20m 后，第二侧用同样的方法自上而下采纳台阶法进行开挖与初期支护，第二侧完成开挖与支护后，整个隧道开挖形成带有中隔壁支...
