丰田A340E型自动变速器

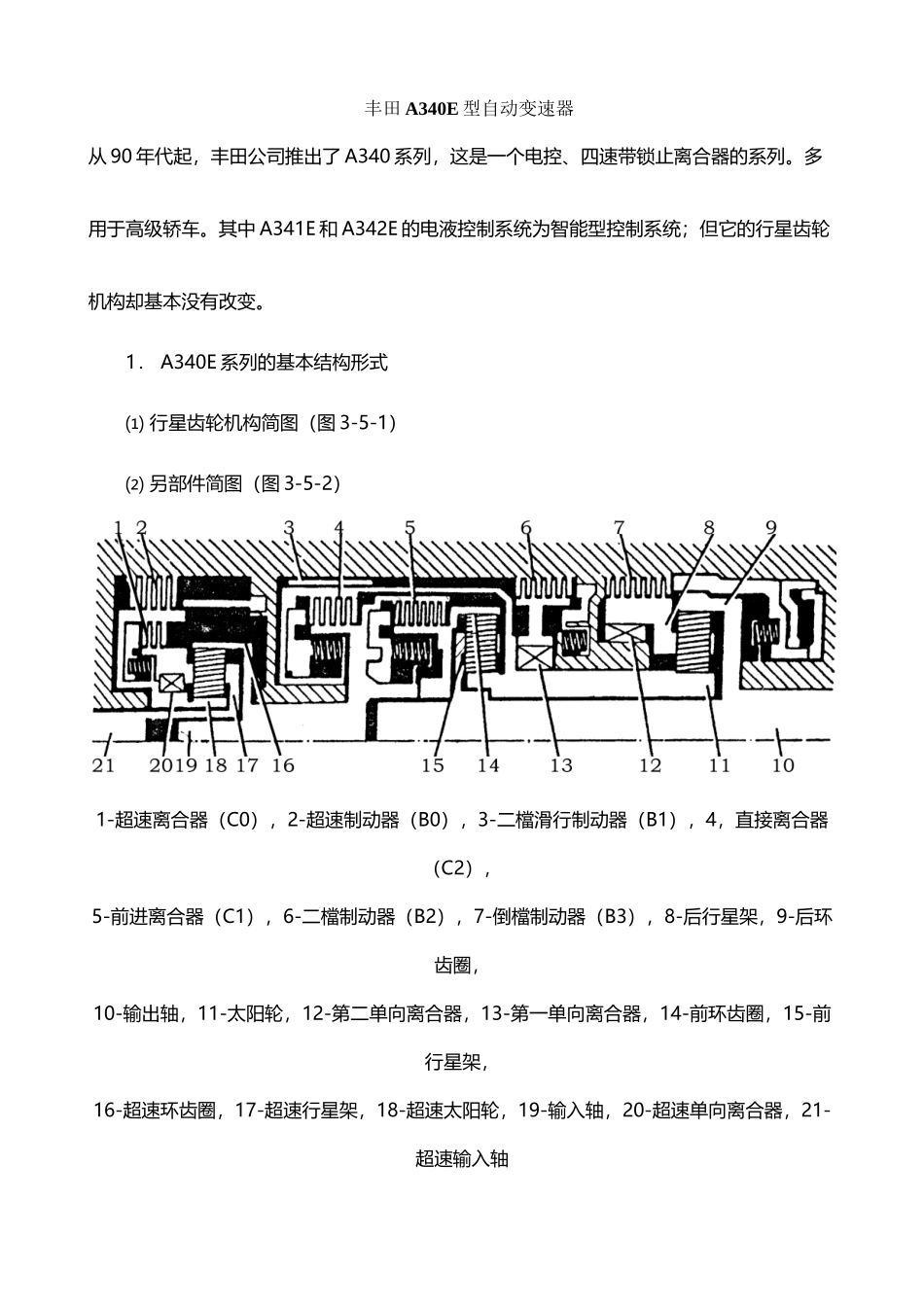

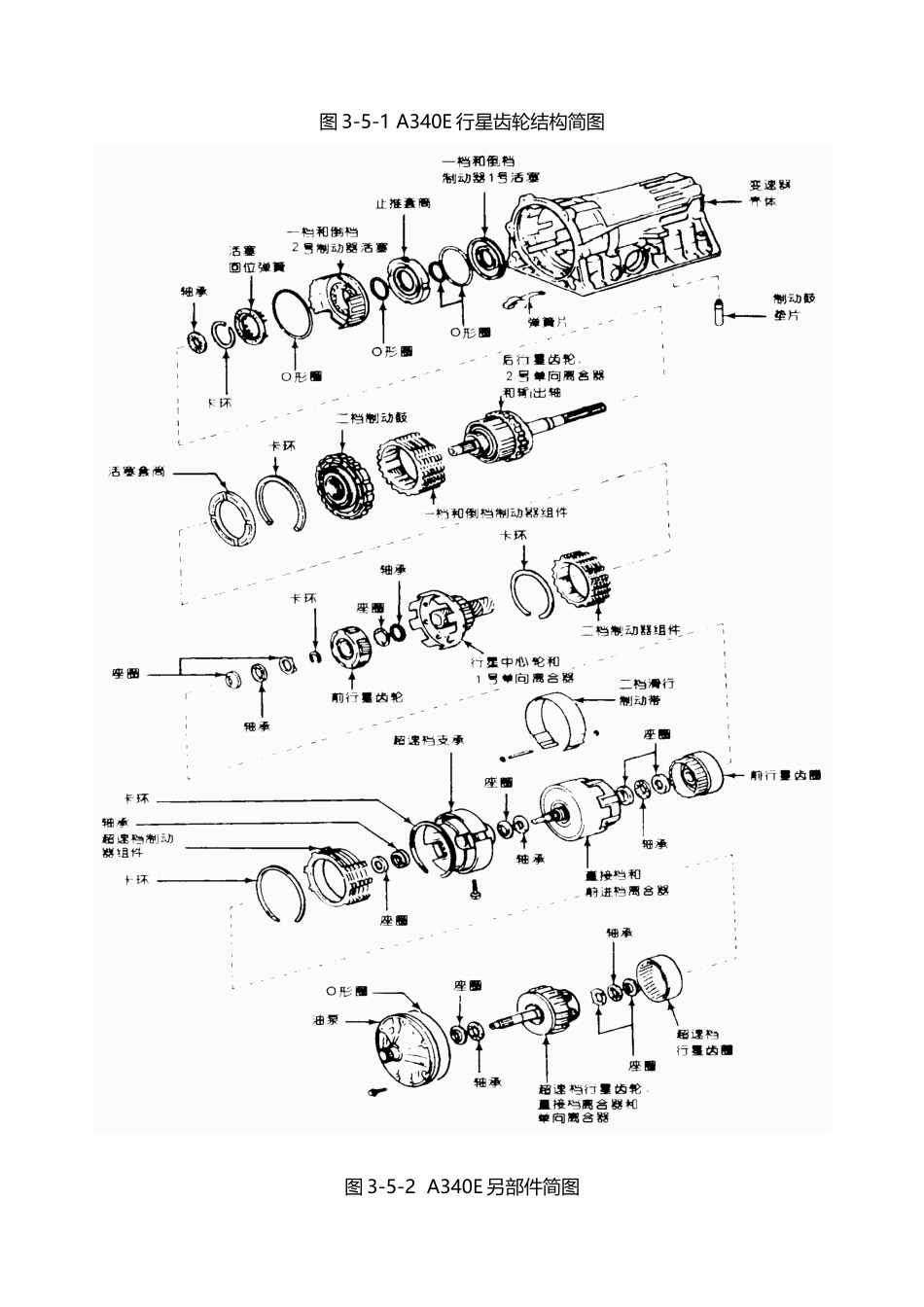

丰田 A340E型自动变速器(25 页)Good is good, but better carries it.精益求精，善益求善。 丰田 A340E 型自动变速器从 90 年代起，丰田公司推出了 A340 系列，这是一个电控、四速带锁止离合器的系列。多用于高级轿车。其中 A341E 和 A342E 的电液控制系统为智能型控制系统；但它的行星齿轮机构却基本没有改变。1． A340E 系列的基本结构形式⑴ 行星齿轮机构简图（图 3-5-1）⑵ 另部件简图（图 3-5-2）1-超速离合器（C0），2-超速制动器（B0），3-二檔滑行制动器（B1），4，直接离合器（C2），5-前进离合器（C1），6-二檔制动器（B2），7-倒檔制动器（B3），8-后行星架，9-后环齿圈，10-输出轴，11-太阳轮，12-第二单向离合器，13-第一单向离合器，14-前环齿圈，15-前行星架，16-超速环齿圈，17-超速行星架，18-超速太阳轮，19-输入轴，20-超速单向离合器，21-超速输入轴图 3-5-1 A340E 行星齿轮结构简图图 3-5-2 A340E 另部件简图2、主要另部件简介（1）超速行星排组件图 3-5-3 为超速行星排组件的另部件分解图。它和 A43D 既相似又有不同之处。相似之处是：超速行星架（轮）、超速离合器毂、超速输入轴为一体，超速单向离合器仍安装于超速离合器毂内，超速离合器鼓和超速太阳轮也为一体。不同之处是：A340E 超速离合器鼓的外花键表面就是超速制动器的制动毂，所以，A340E 的离合器鼓是三件（离合器鼓、制动毂、太阳轮）一体。1 座圈，2 止推轴承，3 离合器鼓，4 活塞，5 O 型圈，6 回位弹簧，7 卡簧，8 钢片，9 摩察片，10 法兰，11、12 卡环，13 挡板，14 单向离合器，15 外环，16 止推垫圈， 1 2 3 4 5 6 7 8 9 10 1112131415161718192021222317 超速行星架，18、20 座圈，19 止推轴承，21 唤齿圈，22 齿圈法兰，23 卡环图 3-5-3 超速行星排组件（2）超速制动器组件如图 3-5-4 所示为超速制动器的分解图。超速支架固连于自动变速器壳体上；超速制动器活塞安装于超速支架内；卡环依次把活塞回位弹簧（座）、活塞限制于超速支架内。要注意的是，在超速制动器组件内并没有超速制动器鼓和超速制动毂。超速制动器鼓是自动变速器壳体而超速制动毂是超速离合器鼓的外表面。图 3-5-4 超速制动器组件（5）直接离合器和前进离合器组件卡环法兰摩察片钢片法兰座圈止推轴承卡环回位弹簧O型圈活塞超速支架密封油环止推垫圈座圈前进离合器 C1 和直接离合器 C2 分别作为超速...
