互感器常用电气参数简介

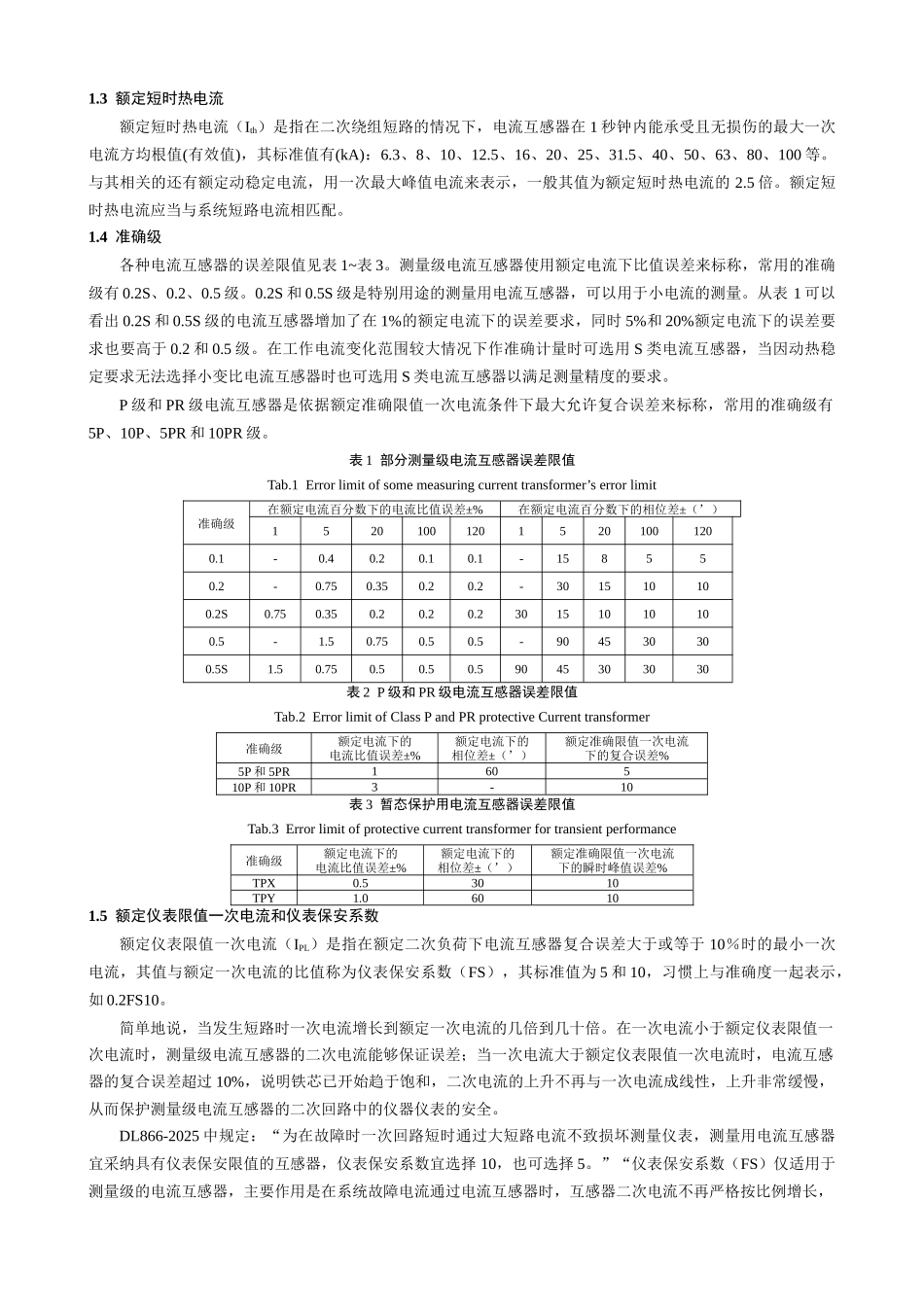

互感器常用电气参数简介王兆军1 李彬彬2 白妮1 张健1（1.西安西电开关电气有限公司，2.西安西电国际工程有限责任公司，西安 710077）摘要 电流互感器和电压互感器是电力系统中常用的设备，它是将大电流和高电压变换为可以测量的小电流、低电压。本文介绍了互感器的一些常用电气参数的意义和常常选用的值。关键词 电流互感器；电压互感器；电气参数Introduction of Common Electrical Parameters for TransformersWang Zhaojun1 Li Binbin2 Bai Ni1 Zhang Jian1（1. Xian XD Switchgear Electric Co.,LTD 2. Xian Electric Engineering Co.,LTD Xian 710077 China）Abstract Current transformers and voltage transformers are commonly used in power systems, which convert high voltage and high current into measurable low voltage and low current. This article describes the meaning of some common electrical parameters of the transformer and the frequently used values.Keywords：Current transformer， Voltage transformer, Electrical parameters0 引言互感器分为电压互感器和电流互感器，它是在电网中将高电压和大电流变换为可以测量的低电压、小电流 ，供给仪表和继电保护装置实现测量、计量、保护等作用。互感器的变比误差、角度误差、铁芯饱和特性等性能的好坏将直接影响保护装置动作特性和测量系统的测量精度等二次设备的性能。本文介绍了互感器的一些常用电气参数的意义和常常选用的值，希望能够对读者在使用互感器方面有所帮助。1 电流互感器的额定值根据不同用途可以将电流互感器分为测量和保护两大类，测量、监控回路应选用测量级电流互感器，保护回路应选用保护级电流互感器。保护级电流互感器按其性能、用途不同可以分为用于稳态保护的 P 级、PR 级、PX 级、PXR 级和用于暂态保护的 TPX 级、TPY 级、TPZ 级。1.1 额定一次电流和额定连续热电流额 定 一 次 电 流 （ Ipr ） 是 电 流 互 感 器 性 能 基 准 的 一 次 电 流 。 一 次 电 流 标 准 值 为 ：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A 以及它们十进位倍数或小数。有下划线者为优先值。电流互感器额定一次电流的选择宜满足正常运行的实际负荷电流达到额定值的 60%，且不应小于 30%（S级为 20%）的要求，...
