井字架安装施工方案

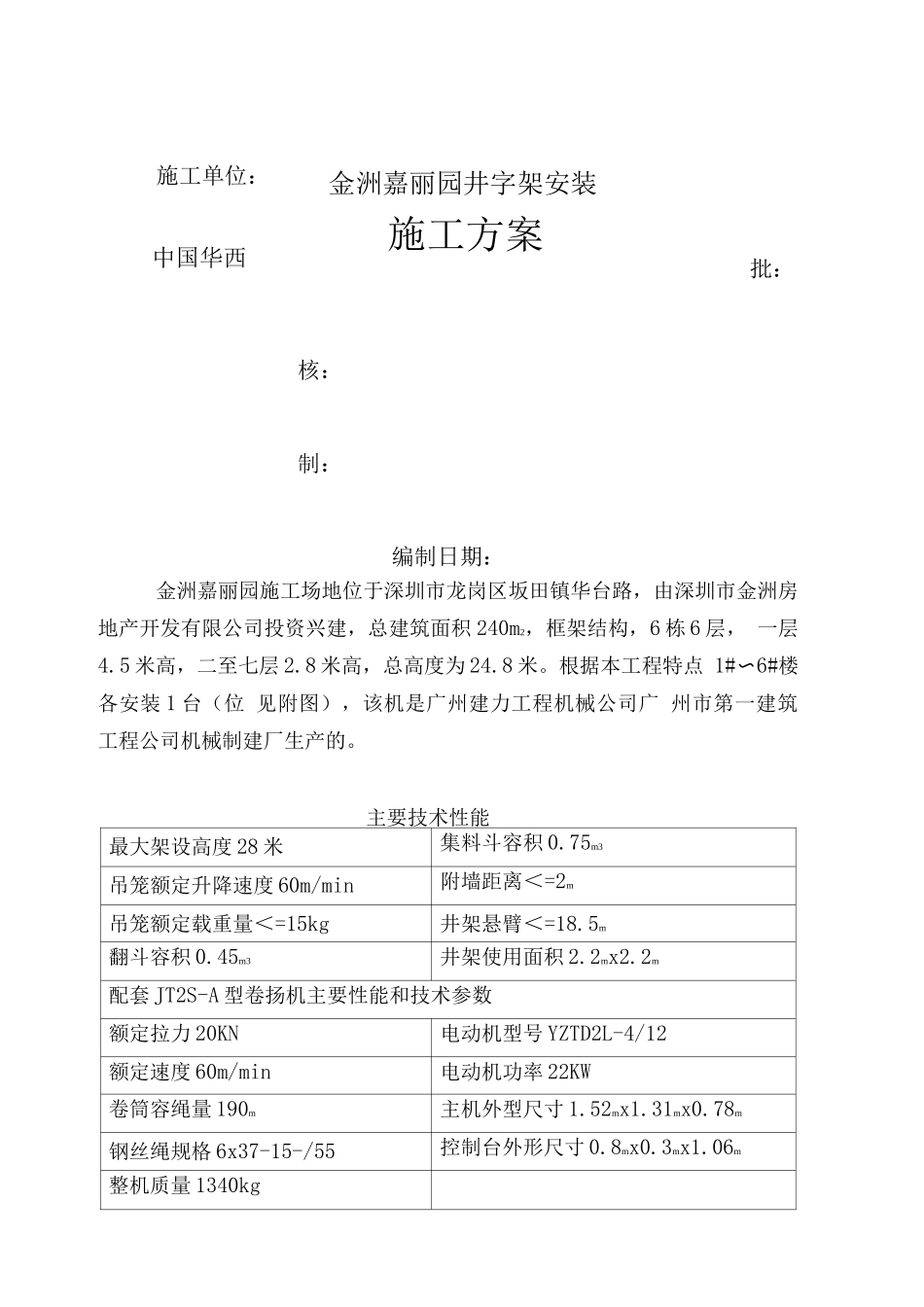

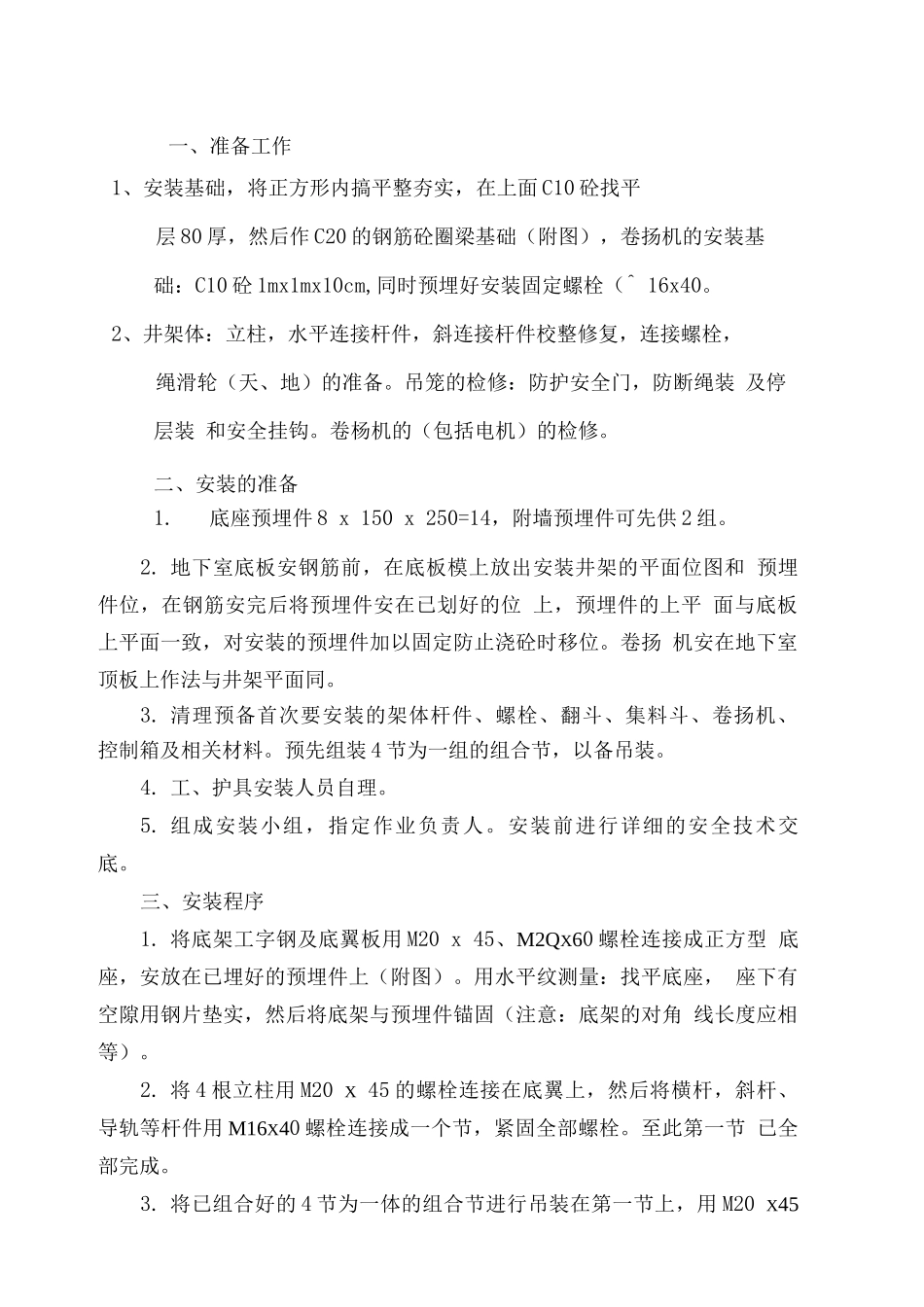

（金洲嘉丽园井字架安装）施工方案甲图平四中国华西企业有限公司二三年三月施工单位：批：核：制：编制日期：金洲嘉丽园施工场地位于深圳市龙岗区坂田镇华台路，由深圳市金洲房 地产开发有限公司投资兴建，总建筑面积 240m2，框架结构，6 栋 6 层， 一层4.5 米高，二至七层 2.8 米高，总高度为 24.8 米。根据本工程特点 1#〜6#楼各安装 1 台（位 见附图），该机是广州建力工程机械公司广 州市第一建筑工程公司机械制建厂生产的。主要技术性能最大架设高度 28 米集料斗容积 0.75m3吊笼额定升降速度 60m/min附墙距离＜=2m吊笼额定载重量＜=15kg井架悬臂＜=18.5m翻斗容积 0.45m3井架使用面积 2.2mx2.2m配套 JT2S-A 型卷扬机主要性能和技术参数额定拉力 20KN电动机型号 YZTD2L-4/12额定速度 60m/min电动机功率 22KW卷筒容绳量 190m主机外型尺寸 1.52mx1.31mx0.78m钢丝绳规格 6x37-15-/55控制台外形尺寸 0.8mx0.3mx1.06m整机质量 1340kg金洲嘉丽园井字架安装中国华西施工方案一、准备工作1、安装基础，将正方形内搞平整夯实，在上面 C10 砼找平层 80 厚，然后作 C20 的钢筋砼圈梁基础（附图），卷扬机的安装基 础：C10 砼 1mx1mx10cm,同时预埋好安装固定螺栓（^ 16x40。2、井架体：立柱，水平连接杆件，斜连接杆件校整修复，连接螺栓，绳滑轮（天、地）的准备。吊笼的检修：防护安全门，防断绳装 及停层装 和安全挂钩。卷杨机的（包括电机）的检修。二、安装的准备1.底座预埋件 8 x 150 x 250=14，附墙预埋件可先供 2 组。2. 地下室底板安钢筋前，在底板模上放出安装井架的平面位图和 预埋件位，在钢筋安完后将预埋件安在已划好的位 上，预埋件的上平 面与底板上平面一致，对安装的预埋件加以固定防止浇砼时移位。卷扬 机安在地下室顶板上作法与井架平面同。3. 清理预备首次要安装的架体杆件、螺栓、翻斗、集料斗、卷扬机、 控制箱及相关材料。预先组装 4 节为一组的组合节，以备吊装。4. 工、护具安装人员自理。5. 组成安装小组，指定作业负责人。安装前进行详细的安全技术交 底。三、安装程序1. 将底架工字钢及底翼板用 M20 x 45、M2QX60 螺栓连接成正方型 底座，安放在已埋好的预埋件上（附图）。用水平纹测量：找平底座， 座下有空隙用钢片垫实，然后将底架与预埋件锚固（注意：底架的对角 线长度应相等）。2. 将 4 根立柱用 M20 X 45 的螺栓连接在底翼上，然后将...
