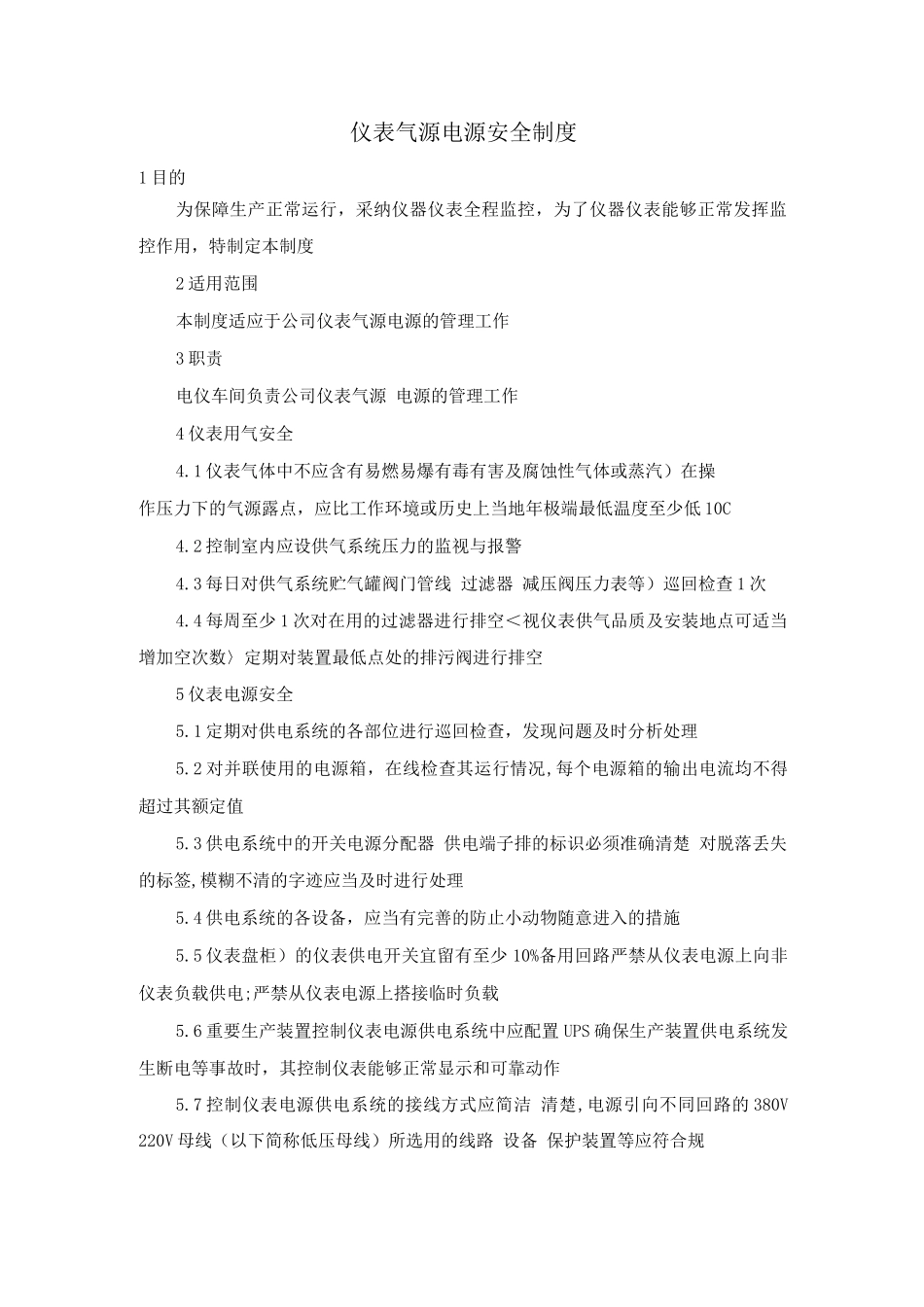

仪表气源电源安全制度1 目的为保障生产正常运行，采纳仪器仪表全程监控，为了仪器仪表能够正常发挥监控作用，特制定本制度2 适用范围本制度适应于公司仪表气源电源的管理工作3 职责电仪车间负责公司仪表气源 电源的管理工作4 仪表用气安全4.1 仪表气体中不应含有易燃易爆有毒有害及腐蚀性气体或蒸汽）在操作压力下的气源露点，应比工作环境或历史上当地年极端最低温度至少低 10C4.2 控制室内应设供气系统压力的监视与报警4.3 每日对供气系统贮气罐阀门管线 过滤器 减压阀压力表等）巡回检查 1 次4.4 每周至少 1 次对在用的过滤器进行排空＜视仪表供气品质及安装地点可适当增加空次数〉定期对装置最低点处的排污阀进行排空5 仪表电源安全5.1 定期对供电系统的各部位进行巡回检查，发现问题及时分析处理5.2 对并联使用的电源箱，在线检查其运行情况,每个电源箱的输出电流均不得超过其额定值5.3 供电系统中的开关电源分配器 供电端子排的标识必须准确清楚 对脱落丢失的标签,模糊不清的字迹应当及时进行处理5.4 供电系统的各设备，应当有完善的防止小动物随意进入的措施5.5 仪表盘柜）的仪表供电开关宜留有至少 10%备用回路严禁从仪表电源上向非仪表负载供电;严禁从仪表电源上搭接临时负载5.6 重要生产装置控制仪表电源供电系统中应配置 UPS 确保生产装置供电系统发生断电等事故时，其控制仪表能够正常显示和可靠动作5.7 控制仪表电源供电系统的接线方式应简洁 清楚,电源引向不同回路的 380V 220V 母线（以下简称低压母线）所选用的线路 设备 保护装置等应符合规5.8 控制仪表电源供电系统的配置在满足生产装置正常运行后，还可进行 UPS 离线检修蓄电池定期维护等工作5.9 控制仪表电源系统的切换装置,应能实现无扰动切换，其切换时间应满足控制仪表的运行要求;低压母线的直供馈出回路可根据系统电源质量等情况，配置隔离变压器或稳压器5.10 在控制仪表电源系统中，要实行防雷 EP 谐波吸收装置保护措施,防止过电压对控制仪表电源系统的危害5.11 具备两路供电的控制仪表，应具备两路非同期工频沟通电源同时工作的条件5.12 控制仪表电源供电系统的配置,应由仪表专业提出供电要求，电气仪表专业共同确定仪表电源供电系统的配置方案5.13 控制仪表电源质量(1)电源电压:沟通 220V±10%电源频率：50HZ±1HZ;(2) 电源瞬间断电时间应小于用电设备的允许电源瞬间断电时间瞬时电压降:小于 20%6 仪表电源运行安全6....
